| उत्पत्ति के प्लेस: | चीन |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | HYDX-6 |
| न्यूनतम आदेश मात्रा: | N/एम |
|---|---|
| पैकेजिंग विवरण: | 1 * 40 मुख्यालय कंटेनर |
| प्रसव के समय: | 3 सप्ताह |
| नमूना: | कमिंस 6CTA (टर्बोचार्ज्ड और चार्ज पानी ठंडा) | विस्थापन: | 8.3L (2.19 अमेरिकी गैलन) |
|---|---|---|---|
| शक्ति: | 178kW (240HP) | रेटेड RPM (फैक्टरी सेटिंग): | 2200rpm |
| रोटेशन की मोटर: | डबल हाइड्रोलिक मोटर-परिवर्तनीय और प्रतिवर्ती निर्माता: SAUER-DANFOSS | वजन: | 14500 किलोग्राम (31973 पाउंड) |
| परिवहन आयाम (L × W × H): | 5900 × 2240 × 2500 मिमी (232.3 × 88.1 × 98.4 इंच) | ||
| प्रमुखता देना: | फुल हाइड्रोलिक डायमंड कोर रिग,179KW डायमंड कोर रिग,कमिंस डायमंड कोर रिग |
||

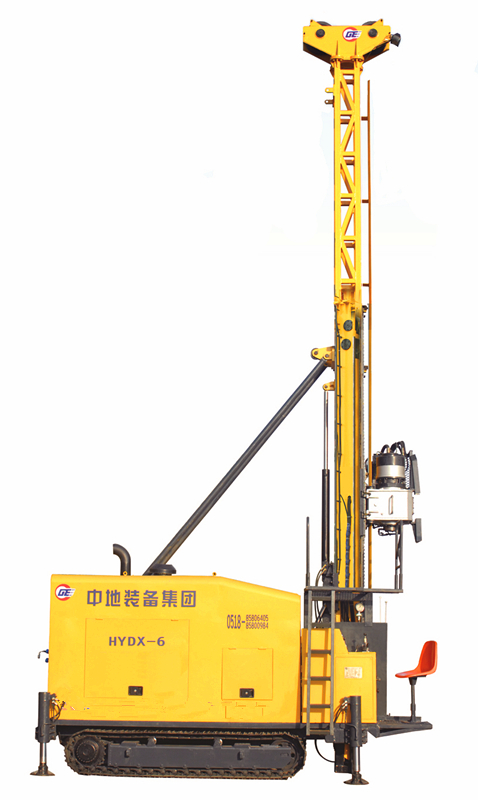

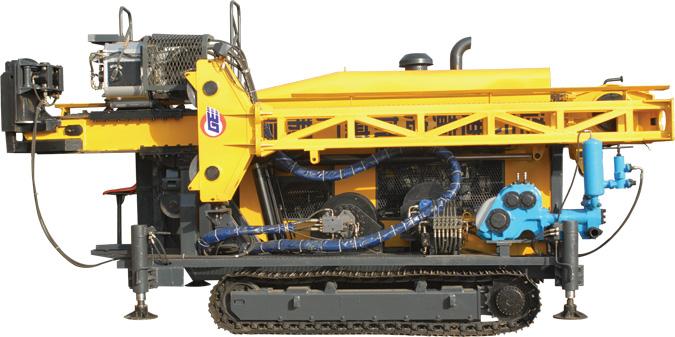

HYDX-6 पूर्ण हाइड्रोलिक डायमंड कोर रिग 179KW कमिंस डीजल इंजन के साथ
यह HYDX-6 हाइड्रोलिक ड्रिलिंग रिग एक नया उत्पाद है जो लियानयुंगंग एचएच ड्रिल-टेक ड्रिलिंग मशीनरी द्वारा बनाया गया है।यह दुनिया में उन्नत तकनीकों के आधार पर विकसित एक अच्छी तरह से टाइप किया गया नया रिग है।HYDX-6 डिजाइन में उचित, प्रदर्शन में उत्कृष्ट, संचालन के लिए आसान और रखरखाव के लिए सुविधाजनक है।
HYDX-6 हाइड्रोलिक डायमंड कोर रिग को तिरछा और ऊर्ध्वाधर ड्रिलिंग दोनों पर लागू किया जा सकता है।हीरे और कार्बाइड मिश्र धातु की बिट ड्रिलिंग से लैस होने के नाते, इसका उपयोग भूविज्ञान, धातु विज्ञान, कोयला खनन, परमाणु उद्योग और जल विज्ञान मापने के क्षेत्रों में किया जा सकता है।यह BQ, NQ, HQ, और PQ ड्रिलिंग के लिए एक उत्कृष्ट चीन ड्रिल रिग है।
1. रिग की मुख्य विशेषताएं:
हाइड्रोलिक डायमंड कोर रिग, जो पटरियों से सुसज्जित है, में हाइड्रोलिक ड्राइविंग सिस्टम है।यह एक संक्षिप्त लेकिन उन्नत संरचना का मालिक है, जिसकी शक्ति एक चर मोटर द्वारा संचालित है और इसकी गति 2 गियर के लिए समायोज्य है।तेल सिलेंडर गति-परिवर्तनशील श्रृंखला के साथ काम करने के साथ, इसका प्रदर्शन स्थिर और विश्वसनीय है।एक उचित छेद-ड्रिलिंग कोण सुनिश्चित करने के लिए मस्तूल 0 ° से 90 ° तक की सीमा में समायोज्य है।रिग का कम गुरुत्वाकर्षण केंद्र एक स्थिर संचालन का वादा करता है।और यह हाइड्रोलिक डायमंड कोर रिग एक व्यापक दृष्टिकोण के साथ ऑपरेटरों को सुविधाजनक और आरामदायक काम करने की स्थिति प्रदान करता है।संक्षेप में, हाइड्रोलिक डायमंड कोर रिग में एक सुंदर रूपरेखा है और एक लोगों को उन्मुख डिजाइन विचार दिखाता है।
(1) विश्वसनीय गुणवत्ता हाइड्रोलिक डायमंड कोर रिग
इंजन, डीजल इंजन, हाइड्रोलिक पंप, गियर रिड्यूसर और कुछ प्रमुख वाल्व और हाइड्रोलिक सामान सहित मुख्य भाग और सहायक उपकरण, सभी प्रसिद्ध ब्रांडों के साथ उत्पाद हैं।
(२) उच्च दक्षता
बड़ा टोक़, शक्तिशाली ड्राइविंग बल, तर्कसंगत और व्यावहारिक डिजाइन, उन्नत नियंत्रण मोड और एक 6-मीटर लंबा (19.7 फीट) ड्रिलिंग रॉड रिग के उच्च संचालन दक्षता की गारंटी देता है।
(३) पर्यावरण संरक्षण
डीजल इंजन को पेशेवर रूप से शोर और अन्य संदूषण को कम करने के लिए डिज़ाइन किया गया है (शोर 72db से अधिक नहीं हो सकता है), जो शहरी क्षेत्रों में संचालित होने के लिए रिग को उचित बनाता है।
(4) एनर्जी सेविंग हाइड्रोलिक डायमंड कोर रिग
लोडिंग-सेंसर-कंट्रोलिंग की उन्नत तकनीक हाइड्रोलिक डायमंड कोर रिग को ड्राइविंग बल और गर्मी के निर्वहन की खपत को न्यूनतम सीमा तक कम करने में मदद करती है।
HYDX-6 में एक उत्कृष्ट बाहरी उपस्थिति, एक संकुचित संरचना, एक विश्वसनीय कार्य और एक लचीला ऑपरेटिंग सिस्टम है।इन सभी कारकों ने घरेलू और विदेश दोनों बाजारों में समान उत्पादों के बीच रिग को सबसे अच्छा विकल्प बनाया है।
II।HYDX-6 का मुख्य प्रदर्शन पैरामीटर
इन तालिकाओं के आंकड़ों की गणना, क्षेत्र के अनुभवों के आधार पर की गई है, और यथोचित अपेक्षा की जा सकती है।वास्तविक ड्रिलिंग क्षमता इन-होल्ड टूल्स और शर्तों, ड्रिलिंग तकनीकों और उपयोग किए गए उपकरणों पर निर्भर करेगी।
| डीजल इंजन | नमूना | कमिंस 6CTA (टर्बोचार्ज्ड और चार्ज पानी ठंडा) |
| विस्थापन | 8.3L (2.19 अमेरिकी गैलन) | |
| शक्ति | 178kW (240HP) | |
| रेटेड RPM (फैक्टरी सेटिंग) | 2200rpm | |
| ड्रिलिंग क्षमता | BQ हाइड्रोलिक डायमंड कोर रिग | 2000 मीटर (6560 फीट) |
| एनक्यू | 1600 मीटर (5248 फीट) | |
| मुख्यालय | 1300 मीटर (4264 फीट) | |
| PQ हाइड्रोलिक डायमंड कोर रिग | 1000 मीटर (3280 फीट) | |
| रोटेशन की मोटर | डबल हाइड्रोलिक मोटर-परिवर्तनीय और प्रतिवर्ती निर्माता: SAUER-DANFOSS | |
| आरपीएम | दो शिफ्ट / स्टेपलेस चेंज 0-1100 RPM | |
| हाइड्रोलिक डायमंड कोर रिग के अनुपात | पहली 8.776: 1 2 डी 2.716: 1 | |
| प्रमुख सलामी बल्लेबाज | हाइड्रोलिक ड्राइव के साथ बग़ल में फिसलने का रास्ता | |
| ड्रिल हेड | हाइड्रोलिक चक (PQ) | हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैम्पिंग, सामान्य रूप से सी क्लोज्ड टाइप एक्सियल होल्डिंग क्षमता 222 400 एन |
| मैक्स।टॉर्कः | 6400 एन · एम (4717 एलबीएफ · फीट) | |
| व्यास धारण करें | 121 मिमी (4.76 इंच) | |
| मैक्स।धुरी की उठाने की क्षमता | 220 kN (49456 lbf) | |
| मैक्स।खिला शक्ति | 110 kN (24728 lbf) | |
| प्राथमिक पंप | हाइड्रोलिक पंप: रोटेटर, चरखी कीचड़ पंप और लेवलिंग जैक की ड्राइविंग के लिए अक्षीय पिस्टन चर विस्थापन ट्रिपल एक्स पंप।लोड सेंसिंग सिस्टम के साथ। | निर्माता: डेनफॉस 1 पंप: 200 एलपीएम 31.5 एमपीए 2 पंप पर: 120 एलपीएम 28 एमपीए 3 पंप पर: 102 एलपीएम 16 एमपीए पर |
| हाइड्रोलिक टैंक | क्षमता | 420 एल (111 अमेरिकी गैलन) |
| उत्थापन गति (एकल तार) | 38-70 मीटर / मिनट (नंगे ड्रम) | |
| मुख्य की क्षमता | उत्थापन बल (एकल तार) | 120kN (26976 lbf) |
| उभाड़ना | स्टील वायर व्यास | 22 मिमी (0.86 इंच) |
| स्टील के तार की लंबाई | 50 मीटर (164 फीट) | |
| वायरलाइन लहरा की क्षमता | उत्थापन बल (एकल तार) | 15 kN (3372 lbf) (नंगे ड्रम) |
| स्टील वायर व्यास | 6 मिमी (0.24 इंच) | |
| स्टील के तार की लंबाई | 2000 मीटर (6560 फीट) | |
| मस्त कद | 11 मीटर (36 फीट) | |
| मस्त समायोजन कोण | 0 ° -90 ° | |
| हाइड्रोलिक डायमंड कोर रिग की ड्रिलिंग कोण | 45 ऑफ हॉरिजॉन्टल डाउन 90º ओवरिकल डाउन | |
| मस्तूल | दूध पिलाने वाला स्ट्रोक | 3800 मिमी (150 इंच) |
| स्लिपेज स्ट्रोक | 1500 मिमी (59 इंच) | |
| पुल को खिलाओ | 22000 किग्रा (48510 पौंड) | |
| थ्रस्ट को खिलाएं | 11000 किग्रा (24255 पाउंड) | |
| रॉड खींचो | 3 मी या 6 मी (9.84 फ़ीट या 19.68 फ़ाइट) | |
| प्रकार | पंप ट्रिपल ट्रिपल सवार | |
| नमूना | BW320 | |
| कीचड़ पंप | आघात | 110 मिमी (4.3 इंच) |
| आउटपुट मात्रा | 320,230,165,118 एल / मिनट (84.5, 61, 44, 31 यूएस गैलन / मिनट) | |
| स्राव दाब | 4.0, 5.0, 6.0, 8.0 Mpa (580, 725, 870, 1160 साई) | |
| पैर दबाना | क्लैंपिंग स्कोप | छेद के माध्यम से 55.5-117.5 मिमी (2.19-4.63 इंच) mm154 मिमी (6.06 इंच) |
| वजन | 14500 किलोग्राम (31973 पाउंड) | |
| अन्य | परिवहन आयाम (L × W × H) | 5900 × 2240 × 2500 मिमी (232.3 × 88.1 × 98.4 इंच) |
| परिवहन मार्ग | स्टील क्रॉलर |
