22 किलोवाट विद्युत छोटे कोर ड्रिलिंग रिग XY - 2 बी 600 मीटर ड्रिलिंग गहराई के साथ
N/A
MOQ
22 Kw Power Small Core Drilling Rig XY - 2B With 600m Drilling Depth
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SINOCOREDRILL
प्रमाणन: CE
मॉडल संख्या: XY-2B
हाई लाइट:

कोर ड्रिल रिसाव

,

हीरा कोर ड्रिलिंग

भुगतान & नौवहन नियमों
पैकेजिंग विवरण: सागर डिलिवरी पैकेज
प्रसव के समय: 30days
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: विस्तृत आदेश पर आधारित
निर्दिष्टीकरण
नींव ढेर ड्रिलिंग: 100 मीटर (328 फीट)
हाइड्रो भूवैज्ञानिक अच्छी तरह से ड्रिलिंग: 150 मीटर (492 फीट)
ड्रिलिंग कोर: 600 मीटर (1968 फीट)
पावर: 22kW
तार रस्सी दीया: 12.5 मिमी (0.49 इंच)
सिलेंडर आईडी: 70 मिमी (2.76 इंच)
सिलेंडर रॉड दीया: 35 मिमी (1.38 इंच)
मैक्स। उठाने की शक्ति: 60 KN (13488 lbf)
उत्पाद विवरण

22 किलोवाट पावर छोटे कोर ड्रिलिंग रिग XY - 2 बी 600 मीटर ड्रिलिंग गहराई के साथ

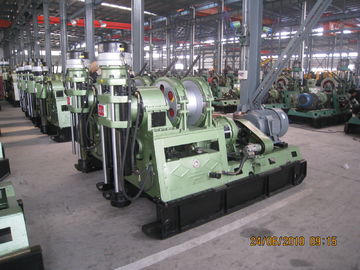

600 मीटर ड्रिलिंग गहराई के साथ छोटे कोर ड्रिलिंग रिग XY-2B

XY-2 कोर ड्रिलिंग एक नई ड्रिलिंग रिग है जो दोनों उपयोगकर्ताओं की बढ़ती मांग और भूवैज्ञानिक उद्योग के विकास को पूरा करने के लिए विकसित की गई है। यह भूवैज्ञानिक इंजीनियरिंग, हाइड्रो-जियोलॉजी अच्छी तरह से और बड़े-व्यास इंजीनियरिंग के लिए लागू किया जाता है। इसकी ड्रिल बिट मुख्य रूप से हीरा और टंगस्टन-इत्तला है।

XY-2 डायमंड कोर रिग हल्के वजन और परिवहन के लिए आसान है। यह Deutz F3L 912 डीजल इंजन या 22KW इलेक्ट्रिक मोटर को गोद लेती है और इसकी गति सीमा व्यापक है। इसकी रस्सी की व्यवस्था के लिए धन्यवाद, इसकी चरखी रस्सी के intertwining से बच सकती है और इसके पहनने को धीमा कर सकती है। उच्च गति के स्तर पर चलने पर, इसका संचरण बेल्ट असमान गठन में हीरे की कोर रिग को नरम बना सकता है और इसलिए क्षति और यांत्रिक विफलता के जोखिम को कम करता है।

विशेष विवरण
1. ड्रिलिंग क्षमता

ड्रिलिंग प्रकार गहराई की ड्रिलिंग
नींव ढेर ड्रिलिंग 100 मीटर (328 फीट)
हाइड्रो भूवैज्ञानिक अच्छी तरह से ड्रिलिंग 150 मीटर (492 फीट)
कोर ड्रिलिंग 600 मीटर (1968 फीट)

2. रोटेटर

पावर इंजन का प्रकार डीजल डायमंड कोर रिग इलेक्ट्रोमोटर डायमंड कोर रिग
सकारात्मक गति (आर / मिनट) 92, 152, 230, 330, 293, 485, 734, 1056 92, 152, 230, 330, 293, 485, 734, 1056
नकारात्मक गति (आर / मिनट) 81, 258 81, 258
मैक्स। स्पिंडल का टॉर्क 2.1 केएन · मी (1548 एलबीएफ · फीट) 2.1 केएन · मी (1548 एलबीएफ · फीट)
स्पिंडल आईडी 93 मिमी (3.66 इंच) 93 मिमी (3.66 इंच)

3. फहराना
उत्थापन क्षमता (रस्सी का एक तिहाई): 31300, 12600, 8800 N (7034, 2831, 1978 जीबी)
तार रस्सी की उठाने की गति (तीसरी रस्सी): 0.64, 1.05, 1.6, 2.3 मीटर / एस (2.1, 3.44, 5.25, 7.54 इंच / एस)
तार रस्सी व्यास: 12.5 मिमी (0.49 इंच)
डायमंड कोर रिग का ड्रम व्यास: 194 मिमी (7.64 इंच)
ब्रेक रिम व्यास: 360 मिमी (14.17 इंच)
ड्रम की लंबाई: 150 मिमी (5.91 इंच)
ब्रेक बैंड की चौड़ाई: -90 मिमी (3.54 इंच)
ड्रम की क्षमता: 80 मीटर (262.4 फीट)
4. यात्रा उपकरण
हीरे की कोर रिग के प्रतिवर्तन सिलेंडर स्ट्रोक: 600 मिमी (23.62 इंच)
ड्रिल रिग और छेद के बीच की दूरी: 420 मिमी (16.54 इंच)
5. दबाव प्रणाली
सिलेंडर आईडी: 70 मिमी (2.76 इंच)
सिलेंडर रॉड दीया: 35 मिमी (1.38 इंच)
मैक्स। डायमंड कोर रिग का दबाव: 45 KN (10116 lbf)
मैक्स। उठाने की शक्ति: 60 KN (13488 lbf)
सिलेंडर स्ट्रोक: 550 मिमी (21.65 इंच)
6. तेल पंप
प्रकार: CBF-E416-AL हीरा कोर रिग
विस्थापन: 16 एल / मिनट (4.22 अमेरिकी गैलन / मिनट)
गति (आर / मिनट): 1500
काम के दबाव: 8 एमपीए (1160 साई)
मैक्स। दबाव: 20 एमपीए (2901 साई)
7. डंडा
(1) हेक्सागोनल केली: 7989 × 79 मिमी, 6676 × 66 मिमी, mm60 × 53 मिमी
(Φ3.50 × 3.11 इंच, ×3.0 × 2.60 इंच, 62.36 × 2.09 इंच)
(2) 289 मिमी, mm71 मिमी, (50 मिमी (inch3.50 इंच, .802.80 इंच, Φ1.97 इंच)
8. पावर इंजन
डीजल इंजन के साथ डायमंड कोर रिग Deutz F3L 912 28KW (37.5HP) 1500 आरपीएम
इलेक्ट्रोमोटर Y180L-4 22KW (29.5HP) 1470 आरपीएम के साथ डायमंड कोर रिग
9. आयाम (L × W × H): 2177 × 950 × 1863 मिमी (85.71 × 37.40 × 73.45%)
10. ड्रिल का वजन (बिना पावर यूनिट): लगभग 1300 किलोग्राम (2867 पाउंड)
