उत्पाद विवरण:
|
वजन: | 2100KGS | पावर: | 75 किलोवाट (इलेक्ट्रिक) / डीजल उपलब्ध |
---|---|---|---|
शैली: | भूमिगत ड्रिलिंग रिग | आयाम: | 2500 * 390 * 620 |
मुख्य पंप रेटेड दबाव: | 31.5mpa | आवृत्ति: | 50 हर्ट्ज |
क्षमता ड्रिलिंग: | मुख्यालय 400 एम / एनक्यू 550 एम बीक्यू 700 एम | मोटर रोटेशन की गति: | 1480rpm |
हाई लाइट: | भूमिगत ड्रिल रिसाव,खनन ड्रिल रिग |

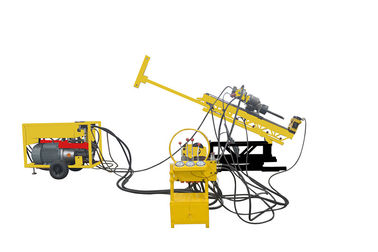

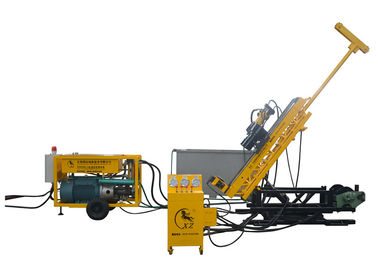

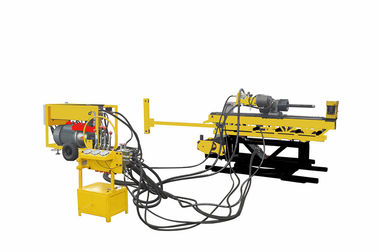

95-3 मुख्यालय 500 मी 75 किलोवाट मोटर पावर हाइड्रोलिक अंडरग्राउंड सुरंग ड्रिलिंग रिग
भूमिगत ड्रिलिंग रिग मेरे अन्वेषण के प्रयोजन के लिए ड्रिलिंग छेद के लिए उपयुक्त है; भी वे रेलवे इंजीनियरिंग, सुरंग और जल संरक्षण परियोजना में इस्तेमाल किया जा सकता है आप अपने उत्कृष्ट और विश्वसनीय प्रदर्शन से निश्चित रूप से बहुत लाभान्वित होंगे।
भूमिगत ड्रिलिंग रिग पावर यूनिट, मशीन बॉडी, कंट्रोल पैनल, रोटेशन यूनिट, रॉड होल्डर और कीचड़ पंप से बना है।
1. तेल पंप घुमाने के लिए मोटर को चलाता है, बफर के बिना हाइड्रोलिक सिलेंडर काम करता है।
2. रोटेशन, फीड, पंपिंग और क्लैंपिंग की मशीन प्रणाली द्रव ड्राइव पर निर्भर होती है; अपने ड्रिलिंग काम को किसी भी अन्य प्रतियोगियों की तुलना में अधिक चिकना बनाना;
3. फास्ट ड्रिलिंग स्पीड, कॉलम द्वारा काम सुरंग में किसी भी कोण से छेद ड्रिल कर सकता है, सर्वोत्तम प्रयोज्यता;
4. वी-गाइड के साथ, उत्पाद प्रमुख अक्ष के बारे में उच्चतम एकाग्रता प्रदान करते हैं;
5. रखरखाव, मरम्मत, disassembly, स्थापना और आंदोलन के लिए आसान।
हाइड्रोलिक ड्रिलिंग मशीन की तकनीकी विनिर्देश (डबल पंप संरचना)
स्पिंडल रोटेशन स्पीड | 0-1300 आर / मिनट | हाइड्रोलिक प्रणाली काम कर रहे दबाव | 20 एमपीए |
स्पिन्डल टोक़ | > 1300 एनएम | अधिकतम कामकाजी दबाव | 25 एमपीए |
अक्षीय धक्का बल | > 62 के.एन. | डिग्री ड्रिलिंग कोण | 0-360 डिग्री |
अक्षीय पुलिंग बल | > 83 के.एन. | खैर ड्रिलिंग कोण | 0-360 डिग्री |
रोटेशन हेड फीड फ्रेम | 1600 मिमी | ग्राउंड ड्रिलिंग एंगल | 0-180 डिग्री |
इंजन की शक्ति | 75KW | मोटर रोटेशन स्पीड | 1480 आरपीएम |
वोल्टेज | 380V | आवृत्ति | 50 हर्ट्ज |
मुख्य पंप रेटेड दबाव | 31.5 एमपीए | सहायक पंप मूल्यांकन दबाव | 31.5 एमपीए |
आयाम (लंबाई * चौड़ाई * ऊंचाई) मिमी | मुख्य शरीर: 2500 * 3 9 0 * 620 पावर इकाई: 1710 * 1100 * 1270 नियंत्रण कक्ष: 550 * 450 * 1150 | ||
वजन | 2100 किलो (मुख्य निकाय: 550 किलोग्राम, पावर यूनिट: 800 किग्रा, नियंत्रण कक्ष: 132 किलोग्राम |
ड्रिलिंग गहराई, ड्रिलिंग व्यास और ड्रिलिंग रॉड सामग्री के बीच संबंध
छेद व्यास (मिमी) | ड्रिलिंग रॉड व्यास (मिमी) | ड्रिलिंग रॉड सामग्री | ड्रिलिंग गहराई (मी) | ||
नीचे | क्षैतिज | ऊपर की ओर | |||
95 (मुख्यालय) | 89 | इस्पात | 400 | 300 | 200 |
75 (NQ) | 71 | इस्पात | 550 | 400 | 300 |
59 (BQ) | 55.5 | इस्पात | 700 | 550 | 400 |
