उत्पाद विवरण:
|
हाई लाइट: | हाइड्रोलिक ड्रिल रिग,हीरे की कोर ड्रिलिंग |
---|

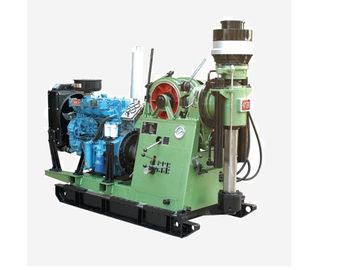

स्पिंडल टाइप कोर ड्रिलिंग रिग (एक्सवाई -2)
IGeneral
XY-2 कोर ड्रिल उपयोगकर्ताओं की आवश्यकताओं को पूरा करने के लिए भूवैज्ञानिक कार्यों के विकास के अनुसार तैयार की गई है। यह एक नया प्रकार तकला कोर ड्रिल रिग है
यह इंजीनियरिंग भूगर्भीय अन्वेषण ड्रिलिंग, हाइड्रोज्योलोजी वेल ड्रिलिंग और बड़े छेद वाले बुनियादी इंजीनियरिंग ड्रिलिंग के लिए तैयार किया गया है जिसमें मुख्य ड्रिलिंग टंगलॉय-कार्बिड-इत्तला और हीरा बिट के साथ मुख्य रूप से किया गया है।
रिग के लक्षण निम्नानुसार हैं:
1. वजन में हल्की, आसान स्थानान्तरण
2. ट्रॉवर्सल चरखी को अपनाना, यह वायर के मनमानी अंतर की गलती को दूर करेगा और लम्बाई में रखी चरखी से जल्दी से बाहर निकलेगा।
3. बेल्ट ट्रांसमिशन उच्च गति स्तर के लिए अपनाने में ड्रिल नरम बनाने के लिए अपनाया जाता है, और घटकों और अन्य यांत्रिक विफलता के नुकसान को कम करता है।
4. बड़े धुरी छेद में
5. कम गति में व्यापक गति सीमा और बड़ी तीव्रता के साथ, यह इंजीनियरिंग भूवैज्ञानिक भूमिगत और जल शोधन के लिए उपयुक्त है।
6. स्थानांतरित करने और मजबूती के लिए रिग स्थिर है।
7. आपके चयन के लिए ड्यूट्ज़ एफ 3 एल 9 12 डीजल इंजन या 22 किलोवाट बिजली की मोटर।
द्वितीय निर्दिष्टीकरण
1. ड्रिलिंग क्षमता
ड्रिलिंग प्रकार: ड्रिलिंग गहराई
फाउंडेशन ढेर ड्रिलिंग: 100 मीटर (328 फीट)
हाइड्रोज्योलॉजिकल वेल ड्रिलिंग: 150 एम (492 फीट)
कोर ड्रिलिंग: 600 मीटर (1 9 68 फीट)
2. रोटेटर
बिजली इंजन का प्रकार: डीजल इलेक्ट्रोमोटर
सकारात्मक गति (आर / मिनट): 92; 152; 230; 330; 293; 485; 734; 1056 92; 152; 230; 330; 293; 485; 734; 1056
नकारात्मक गति (आर / मिनट): 81; 258 81; 258
मैक्स। टखने की टोक़: 2.1 के.एन.एम (1548 एलबीएफ फीट) 2.1 के.एन. मी (1548 एलबीएफ फीट)
स्पिंडल आई डी: 93 मिमी (3.66 इंच) 93 मिमी (3.66 इंच)
3. ऊपर उठाना
उत्थापन क्षमता (रस्सी का एकल-तिहाई) ------------- 31300; 12600; 8800 एन (7034; 2831; 1 9 78 एलबीएफ)
तार रस्सी की गति उठाने की गति (तीसरी रस्सी) ----- 0.64; 1.05; 1.6; 2.3 मी / एस (2.1; 3.44; 5.25; 7.54 इंच / सेक)
तार रस्सी व्यास --------------------------------------------- 12.5 मिमी (0.4 9 इंच )
ड्रम व्यास -------------------------------------------------- 194 मिमी (7.64 इंच)
ब्रेक रिम दीया --------------------------------------------- 360 मिमी (14.17 इंच )
ड्रम की लंबाई ----------------------------------------------- 150 मिमी (5.91 इंच)
ब्रेक बैंड की चौड़ाई ----------------------------------------- 90 मिमी (3.54 इंच)
ड्रम क्षमता ------------------------------------------ 80 मीटर (262.4 फीट)
4. यात्रा डिवाइस
रिट्रेक्शन सिलेंडर स्ट्रोक ------------------------------- 600 मिमी (23.62 इंच)
ड्रिल रिग और छेद के बीच दूरी ------------------- 420 मिमी (16.54 इंच)
5. दबाव प्रणाली
सिलेंडर आईडी ------------------------------------------- 70 मिमी (2.76 इंच )
सिलेंडर रॉड व्यास ------------------------------------- 35 मिमी (1.38 इंच)
मैक्स। दबाव -------------------------------------- 45 केएन (10116 एलबीएफ)
मैक्स। भारोत्तोलन बल ------------------------------------- 60 के.एन. (13488 एलबीएफ)
सिलेंडर स्ट्रोक ------------------------------------ 550 मिमी (21.65 इंच)
6. तेल पंप
टाइप: CBF-E416-AL
विस्थापन ------------------------------------------- 16 एल / मिनट (4.22 अमेरिकी गैलन / मिनट)
स्पीड (आर / मि) ------------------------------------------ 1500
कार्य दबाव ---------------------------------- 8 एमपीए (1160 साई)
मैक्स। दबाव --------------------------------------- 20 एमपीए (2901 साई)
7. ड्रिल रॉड
बीक्यू / एनक्यू / मुख्यालय
8. पावर इंजन
डीजल इंजन डीयूटज़ एफ 3 एल 9 2 28 केडब्ल्यू (37.5 एचपी) 1500 आरपीएम
इलेक्ट्रोमोटर Y180L-4 22KW (29.5 एचपी) 1470 आरपीएम
9. आयाम (एल × वा × एच) ------------------------------- 2177 × 950 × 1863 मिमी (85.71 × 37.40 × 73.35 इंच)
10. ड्रिल का वजन (बिजली इकाई के बिना) -------------- 950 किलो के बारे में
