552 केडब्ल्यू क्षैतिज दिशात्मक ड्रिलिंग रिसाव एफडीपी -300, 95000 एनएम (70300 एलबीएफ फीट)

552 केडब्ल्यू क्षैतिज दिशात्मक ड्रिलिंग रिसाव एफडीपी -300, 95000 एनएम (70300 एलबीएफ फीट)

एफडीपी -300 विनिर्देश

सामान्य

कुल लंबाई: 16500 मिमी (651 इंच)

कुल चौड़ाई: 3150 मिमी (124 इंच)

कुल ऊँचाई: 3340 मिमी (131 इंच)

वजन (पूर्व मिट्टी मिक्सर प्रणाली, ड्रिलिंग रॉड और उपकरण): 44000 किलो (9 7020 एलबी)

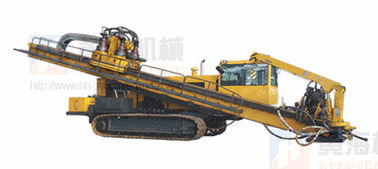

एफडीपी -300 क्षैतिज दिशात्मक ड्रिलिंग रिग, चीन और विदेशों में विभिन्न एचडीडी रिग के फायदे और विशेषताओं के साथ एकीकृत, एक उच्च-पर्याप्त ड्रिल रिग है जो हमारे द्वारा निर्मित 10 वर्षों के अनुभवों को डिजाइन करने के आधार पर आधारित है।

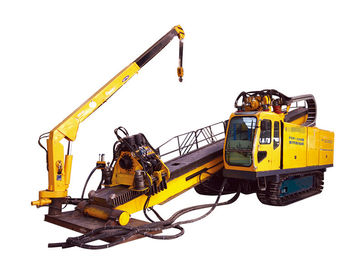

552 किलोवाट की शक्ति पर डीजल इंजन से सुसज्जित, ड्रिल रिग विभिन्न समस्याओं से निपटने के लिए पर्याप्त शक्तिशाली है। सभी नए एफडीपी -300 खिला और खींचने और मैक्स के 3100 के एनएन प्रदान करता है। 95000 एन · मी टोक़ सफल प्रदर्शन हासिल करने के लिए रैक और पंख काटना ट्रांसमिशन सिस्टम उन्नत तकनीक के साथ बनाया गया है, जो ड्रिल सिर के अधिक विश्वसनीय और सुरक्षित आंदोलन को सुनिश्चित करता है। उच्च गुणवत्ता वाले क्रॉलर ने ड्रिल रिग के लिए जल्दी से स्थानांतरित करने के लिए संभव बनाता है। ऑपरेटर के केबिन विस्तृत क्षेत्र के दृश्य और अच्छे ध्वनि इन्सुलेशन के साथ है। निगरानी गेज के सभी प्रकार केबिन में घुड़सवार किए जाते हैं, जो कि रिग को संचालित करना आसान बनाता है। ऑपरेटर के लिए सुविधाजनक काम सुनिश्चित करने के लिए 3.5 टन की क्षमता वाला क्रेन मुख्य मशीन से जुड़ा हुआ है।
मुख्य हाइड्रोलिक घटकों यूरोपीय और अमेरिकी आपूर्तिकर्ताओं के सभी मशहूर ब्रांड हैं, हस्तांतरण मामले और reducer प्रसिद्ध यूरोपीय कारखानों से अपनाया जाता है, इस प्रकार रिग के विश्वसनीय संचालन की गारंटी है।

संचालन

अधिकतम पुलबैक: 3100 केएन (697429 एलबीएफ)

अधिकतम टोक़ (कम गति): 95000 एनएम (70300 एलबीएफ फीट)

अधिकतम जोर गति: 32 मी / मिनट (105 फीट / मिनट)

अधिकतम रोटेशन (कम गति): 37 आरपीएम

अधिकतम रोटेशन (उच्च गति): 74 आरपीएम

ड्रिल स्टेम

प्रकार: एपीआई मानक

लंबाई: 9.6 मीटर (31.5 फुट) तक

पाइप व्यास: 140 मिमी (5.5 इंच) या 168 मिमी (6.625 इंच)

शक्ति

इंजन: कमिंस

क्रॉस पावर रेटिंग: 552 केडब्ल्यू (740 एचपी)

रेटेड आरपीएम: 2200 आरपीएम

ड्रिलिंग फ्लूइड सिस्टम

अधिकतम दबाव: 35 मेगा (5076 साई)

द्रव क्षमताएं

हाइड्रोलिक टैंक: 1150 एल (304 यूएस गैलन)

ईंधन टैंक: 1400 एल (370 अमेरिकी गैलन)
