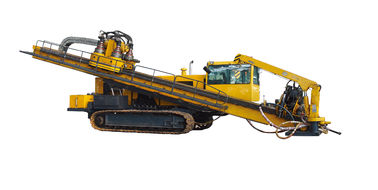

4500 के.एन. एचडीडी क्षैतिज दिशात्मक ड्रिलिंग रिसाव एफडीपी -450 मैक्स .120000 एनएम टोक़

4500 के.एन. एचडीडी क्षैतिज दिशात्मक ड्रिलिंग रिसाव एफडीपी -450 मैक्स .120000 एनएम टोक़

एफडीपी -450 विनिर्देश:

मुख्य मशीन

कुल लंबाई: 17000 मिमी (669 इंच)

कुल चौड़ाई: 3200 मिमी (126 इंच)

कुल ऊँचाई: 3400 मिमी (134 इंच)

वज़न (पूर्व मड मिक्सर सिस्टम, ड्रिलिंग रॉड और टूल्स): 39000 किलो (86666 एलबी)

एफडीपी -450 क्षैतिज दिशात्मक ड्रिलिंग रिग, चीन और विदेशों में विभिन्न एचडीडी रिग के फायदे और विशेषताओं के साथ एकीकृत, एक उच्च-पर्याप्त ड्रिल रिग है जो हमारे द्वारा निर्मित 10 से अधिक वर्षों के अनुभवों को डिजाइन करने पर आधारित है।

डीजल इंजन किट और अलग पावर स्टेशन से सुसज्जित, ड्रिल रिग विभिन्न समस्याओं से निपटने के लिए पर्याप्त शक्तिशाली है। सभी नए एफडीपी -44 4500 के एन एन खिलाडी और खींचने वाले बल और मैक्स .120000 एनएम। सफल प्रदर्शन हासिल करने के लिए प्रदान करता है। रैक और पंख काटना ट्रांसमिशन सिस्टम उन्नत तकनीक के साथ बनाया गया है, जो ड्रिल सिर के अधिक विश्वसनीय और सुरक्षित आंदोलन को सुनिश्चित करता है। उच्च गुणवत्ता वाले क्रॉलर ने ड्रिल रिग के लिए जल्दी से स्थानांतरित करने के लिए संभव बनाता है। ऑपरेटर के केबिन विस्तृत क्षेत्र के दृश्य और अच्छे ध्वनि इन्सुलेशन के साथ है। निगरानी गेज के सभी प्रकार केबिन में घुड़सवार किए जाते हैं, जो कि रिग को संचालित करना आसान बनाता है। ऑपरेटर के लिए सुविधाजनक काम सुनिश्चित करने के लिए 4 टन की क्षमता वाला एक क्रेन मुख्य मशीन से जुड़ा हुआ है।
मुख्य हाइड्रोलिक घटकों यूरोपीय और अमेरिकी आपूर्तिकर्ताओं के सभी मशहूर ब्रांड हैं, हस्तांतरण मामले और reducer प्रसिद्ध यूरोपीय कारखानों से अपनाया जाता है, इस प्रकार रिग के विश्वसनीय संचालन की गारंटी है।

पावर यूनिट

कुल लंबाई: 8000 मिमी (315 इंच)

कुल चौड़ाई: 2300 मिमी (91 इंच)

कुल ऊँचाई: 2400 मिमी (9 5 इंच)

वज़न: 18000 किलो (40000 एलबी)

संचालन

अधिकतम पुलबैक: 4500 केएन (1012397 एलबीएफ)

अधिकतम टोक़ (कम गति): 120000 एनएम (88800 एलबीएफ फीट)

अधिकतम जोर गति: 27 मी / मिनट (89 फीट / मिनट)

अधिकतम रोटेशन (कम गति): 42 आरपीएम

अधिकतम रोटेशन (उच्च गति): 84 आरपीएम

ड्रिल स्टेम

प्रकार: एपीआई मानक

लंबाई: 9.6 मीटर (31.5 फुट) तक

पाइप व्यास: 140 मिमी (5.5 इंच) या 168 मिमी (6.625 इंच)

ड्रिलिंग फ्लूइड सिस्टम

अधिकतम दबाव: 35 मेगा (5076 साई)

द्रव क्षमताएं

हाइड्रोलिक टैंक: 1450 एल (383 यूएस गैलन)

ईंधन टैंक: 2 x 1600 एल (2 x 423 यूएस गैलन)
