उत्पाद विवरण:
|
प्रकार: | पूर्ण हाइड्रोलिक भूतल कोर ड्रिलिंग रिग | नमूना: | Cr12 |
---|---|---|---|
यन्त्र: | कमिंस QSB6.7 (ईयू स्टेज IIIA) | ड्रिलिंग क्षमता: | बीक्यू 1350 एम एनक्यू 1050 एम मुख्यालय 720 एम पीक्यू 470 एम |
परिवहन आयाम: | 5980 × 2240 × 2480mm | वजन: | 8200 किग्रा |
हाई लाइट: | कोर ड्रिल रिग्स,डायमंड कोर ड्रिलिंग |

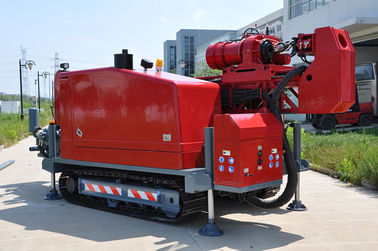

CR12 1200 मीटर फुल हाइड्रोलिक सरफेस कोर ड्रिलिंग रिग कमिंस डीजल इंजन 153kW (205HP)
साइनोकोरेड्रिल ग्रुप द्वारा पेश किए गए HYDX-5A के उन्नत उपकरणों को अपडेट करें।
1. टुकड़ा प्रकार बिजली सिर, पक्ष के लिए ऑफसेट किया जा सकता है, कोर और होस्टिंग और उठाने के काम करने के लिए आसान है।

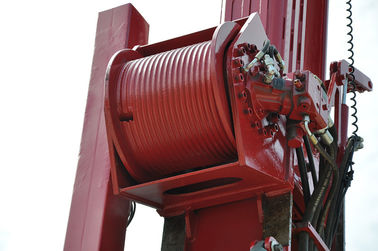

2. मस्तूल पर मुख्य चरखी के बढ़ते कोरिंग ड्रिल रिग कंपन को कम करता है।
3.The telescopic mast ensures the reliability of drilling.The underside end of the drilling mast anchors the ground surface while drilling, providing additional stability. 3. दूरबीन मस्तूल ड्रिलिंग की विश्वसनीयता सुनिश्चित करता है। ड्रिलिंग मास्टर्स के नीचे का सिरा अतिरिक्त स्थिरता प्रदान करते हुए ड्रिलिंग करते समय जमीन की सतह को लंगर डालता है। While transportation the mast can be moved to center of gravity of the rig for more safety. परिवहन के दौरान मस्तूल को अधिक सुरक्षा के लिए रिग के गुरुत्वाकर्षण के केंद्र में ले जाया जा सकता है।
4.Patented jaws with chuck and hydraulic opening/ spring closing function insure fail-safe operation. 4. चक और हाइड्रोलिक उद्घाटन / वसंत समापन समारोह बीमा असफल-सुरक्षित संचालन के साथ पेटेंट जवानों। Spring clamp and disk chuck clutch drill rods securely. स्प्रिंग क्लैंप और डिस्क चक क्लच ड्रिल रॉड सुरक्षित रूप से। Drill head with direct drive from hydraulic cylinder ensure stability during drilling process, as well as more accurate and reliable with pressure regulation while drilling with pressure increase or decrease हाइड्रोलिक सिलेंडर से सीधे ड्राइव के साथ ड्रिल सिर ड्रिलिंग प्रक्रिया के दौरान स्थिरता सुनिश्चित करते हैं, साथ ही दबाव में वृद्धि या कमी के साथ ड्रिलिंग के दौरान अधिक सटीक और विश्वसनीय होते हैं।

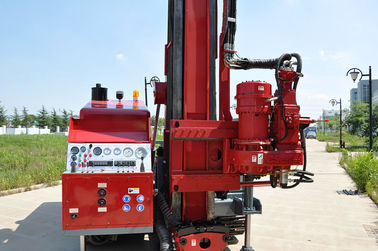

5.The operator panel is equipped with non-fixing control Joysticks, which provide additional safety for the operator. 5. ऑपरेटर पैनल नॉन-फिक्सिंग कंट्रोल जॉयस्टिक से सुसज्जित है, जो ऑपरेटर के लिए अतिरिक्त सुरक्षा प्रदान करता है। Drilling and rotation joystick with friction damper and non-fixing hoist joystick provide convenience and safe operation. घर्षण स्पंज और गैर-फिक्सिंग लहरा जॉयस्टिक के साथ ड्रिलिंग और रोटेशन जॉयस्टिक सुविधा और सुरक्षित संचालन प्रदान करते हैं। There is auto alarm function for low level of hydraulic oil. हाइड्रोलिक तेल के निम्न स्तर के लिए ऑटो अलार्म फ़ंक्शन है।
6. सबसे बड़ा उठाई सिलेंडर
मस्तूल की स्थिति में वृद्धि के लिए प्रतिबल वाल्वों से लैस।
7.SELF-CONTAINED OPERATOR PANE
सरल हाइड्रोलिक प्रणाली को संचालित करना और बनाए रखना आसान है, और लिफ्ट-टू-शिफ्ट लीवर अतिरिक्त ऑपरेटर सुरक्षा प्रदान करते हैं।
8.SIMPLE हाइड्रोलिक डेस्क
पीटीओ-चालित सहायक पंप के साथ डेयर-कपल्ड हाइड्रोलिक पंप आसान रखरखाव के लिए अनुमति देते हैं।
9.SOLID लेटिस मैस्ट डिजाइन
कठोर डिजाइन सबसे कठिन परिस्थितियों में भी बेहतर प्रदर्शन और विश्वसनीयता प्रदान करता है।
10.NITRO-चक
हाइड्रोलिक ओपन / स्प्रिंग क्लोज फंक्शन के साथ पेटेंट नाइट्रोजन गैस स्प्रिंग जॉज़ फेल-सेफ ऑपरेशन सुनिश्चित करते हैं।
डीजल इंजन | नमूना | कमिंस QSB6.7 (ईयू स्टेज IIIA) |
विस्थापन | 6.7L | |
शक्ति | 153kW (205HP) | |
रेटेड RPM (फैक्टरी सेटिंग) | 2000rpm | |
ड्रिलिंग क्षमता | BQ | 1350 मी |
NQ | 1050 मी | |
मुख्यालय | 720 मी | |
पी क्यू | 470 मी | |
ड्रिल हेड | रोटेशन की मोटर |
दो-स्पीड हाइड्रोलिक मोटर निर्माता: जर्मनी का रेक्स्रोथ |
आरपीएम | तीन शिफ्ट / चरण कम बदलें 0-1250 RPM | |
अनुपात |
पहली 8.276: 1 दूसरा 4.164: 1 3nd 1: 1 |
|
प्रमुख सलामी बल्लेबाज | हाइड्रोलिक ड्राइव के साथ साइड स्लाइडिंग तरीका | |
हाइड्रोलिक चक (PQ) |
हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैम्पिंग, सामान्य रूप से C बंद प्रकार अक्षीय होल्डिंग क्षमता 228000 एन |
|
Max. मैक्स। Torque टोक़ | 4750 एन · एम | |
व्यास धारण करें | 121 मिमी | |
Max. मैक्स। Lifting capacity of Spindle धुरी की उठाने की क्षमता | 220 केएन | |
Max. मैक्स। Feeding Power खिला शक्ति | 110 केएन | |
प्राथमिक पंप
|
हाइड्रोलिक पंप: घूर्णी, चरखी कीचड़ पंप और लेवलिंग जैक की ड्राइविंग के लिए अक्षीय पिस्टन चर विस्थापन ट्रिपल एक्स पंप। लोड सेंसिंग सिस्टम के साथ। |
निर्माता: डेनमार्क के डैनफॉस पहला पंप: 31.5MPa पर 260LPM दूसरा पंप: 130MPPM 28MPa पर तीसरा पंप: 28MPa पर 130 एलपीएम |
हाइड्रोलिक टैंक | क्षमता | 420 एल (111 अमेरिकी गैलन) |
मुख्य लहरा की क्षमता | उत्थापन गति (एकल तार) | 0-80 मीटर / मिनट (नंगे ड्रम) |
उत्थापन बल (एकल तार) | 800kN | |
स्टील वायर व्यास | 22 मिमी (0.86 इंच) | |
स्टील के तार की लंबाई | 45 मी | |
वायरलाइन लहरा की क्षमता | उत्थापन बल (एकल तार) | 15 kN (3372 lbf) (नंगे ड्रम) |
स्टील वायर व्यास | 6 मिमी (0.24 इंच) | |
स्टील के तार की लंबाई | 1600 मी | |
मस्तूल | मस्त कद | 9.5 मी |
मस्त समायोजन कोण | 0 ° -90 ° | |
ड्रिलिंग कोण |
45 ऑफ क्षैतिज क्षैतिज 90ºvertical नीचे
|
|
खिला स्ट्रोक | 3650 मिमी | |
स्लिपेज स्ट्रोक | 1500 मिमी | |
पुल को खिलाओ | 18000kg | |
थ्रस्ट को खिलाएं | 7500kg | |
रॉड खींचो | 3 मी या 6 मी (9.84 फ़ीट या 19.68 फ़ीट) | |
कीचड़ पंप | प्रकार | पंप ट्रिपल ट्रिपल सवार |
नमूना | BW250 | |
आघात | 110 मिमी (4.3 इंच) | |
आउटपुट मात्रा | 250,180,122 एल / मिनट | |
स्राव दाब | 5.0, 6.0, 8.0 एमपीए | |
पैर दबाना | क्लैंपिंग स्कोप |
55.5-118 मिमी छेद के माध्यम से Ф165 मिमी |
अन्य | वजन | 8200 किग्रा |
परिवहन आयाम (L × W × H) | 5980 × 2240 × 2480mm | |
परिवहन मार्ग | स्टील क्रॉलर |
