उत्पाद विवरण:
|
| प्रकार: | पूर्ण हाइड्रोलिक भूतल कोर ड्रिलिंग रिग | नमूना: | CR16 |
|---|---|---|---|
| यन्त्र: | कमिंस QSB6.7 (ईयू स्टेज IIIA) | ड्रिलिंग क्षमता: | बीक्यू 2050 एम एनक्यू 1650 एम मुख्यालय 1350 एम पीक्यू 950 एम |
| परिवहन आयाम: | 5980 × 2240 × 2480mm | वजन: | 10500 किग्रा |
| हाई लाइट: | 2050 m कोर ड्रिल रिग,240hp कोर ड्रिल रिग,डीजल इंजन कोर ड्रिल रिग |
||

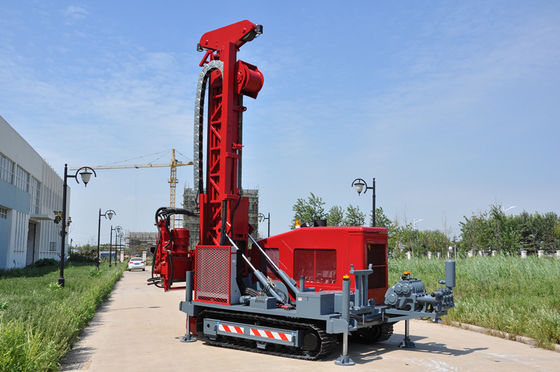

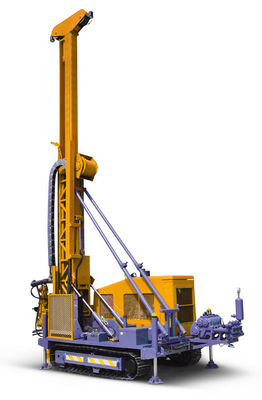

6.7L 178kW (240HP) कमिंस डीजल इंजन फुल हाइड्रोलिक कोर ड्रिलिंग मशीन 2050m
HYDX-6। उन्नत मशीन के उन्नत उपकरणों को अपडेट करें।
मस्तूल की स्थिति में वृद्धि के लिए प्रतिबल वाल्वों से लैस।
सरल हाइड्रोलिक प्रणाली को संचालित करना और बनाए रखना आसान है, और लिफ्ट-टू-शिफ्ट लीवर अतिरिक्त ऑपरेटर सुरक्षा प्रदान करते हैं।
पीटीओ द्वारा संचालित सहायक पंप के साथ डेयर-कपल्ड हाइड्रोलिक पंप आसान रखरखाव के लिए अनुमति देते हैं।
कठोर डिजाइन सबसे कठिन परिस्थितियों में भी बेहतर प्रदर्शन और विश्वसनीयता प्रदान करता है।
हाइड्रोलिक ओपन / स्प्रिंग क्लोज फंक्शन के साथ पेटेंट नाइट्रोजन गैस स्प्रिंग जॉज़ फेल-सेफ ऑपरेशन सुनिश्चित करते हैं।
डीजल इंजन | नमूना | कमिंस QSB6.7 (ईयू स्टेज IIIA) |
| विस्थापन | 6.7 एल | |
| शक्ति | 178kW (240HP) | |
| आरपीएम रेटेड | 2000rpm | |
ड्रिलिंग क्षमता | BQ | 2050 मी |
| एनक्यू | 1650 मी | |
| मुख्यालय | 1350 मी | |
| पी क्यू | 950 मी | |
ड्रिल हेड |
रोटेशन की मोटर | दो-स्पीड हाइड्रोलिक मोटर
|
| आरपीएम | तीन शिफ्ट स्टेपलेस चेंज: 0-1250 RPM | |
| अनुपात | पहली 8.2: 1 2 4.2: 1 3nd 1: 1 | |
| प्रमुख सलामी बल्लेबाज |
हाइड्रोलिक ड्राइव के साथ बग़ल में फिसलने का रास्ता | |
हाइड्रोलिक चक (PQ) |
हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैम्पिंग, सामान्य रूप से C बंद प्रकार 243000 एन की अक्षीय होल्डिंग क्षमता | |
| मैक्स।टॉर्कः | 6750 एन · एम | |
| व्यास धारण करें | 121 मिमी | |
| मैक्स।धुरी की उठाने की क्षमता | 250 केएन | |
मैक्स।खिला शक्ति
| 110 केएन | |
प्राथमिक पंप
| हाइड्रोलिक पंप: घूर्णी, चरखी कीचड़ पंप और लेवलिंग जैक की ड्राइविंग के लिए अक्षीय पिस्टन चर विस्थापन ट्रिपल एक्स पंप। लोड सेंसिंग सिस्टम के साथ। | निर्माता: डेनमार्क के डैनफॉस पहला पंप: 31.5MPa पर 260LPM दूसरा पंप: 130LPM 31.5MPa पर तीसरा पंप: 31.5MPa पर 130 एलपीएम |
हाइड्रोलिक टैंक | क्षमता | 420 एल (111 अमेरिकी गैलन) |
मुख्य लहरा की क्षमता | उत्थापन गति (एकल तार) | 0-75 मीटर / मिनट (नंगे ड्रम) |
| उत्थापन बल (एकल तार) | 120 केएन | |
| स्टील वायर व्यास | 22 मिमी (0.86 इंच) | |
| स्टील के तार की लंबाई | 45 मी | |
वायरलाइन लहरा की क्षमता | उत्थापन बल (एकल तार) | 15 kN (3372 lbf) (नंगे ड्रम) |
| स्टील वायर व्यास | 6 मिमी (0.24 इंच) | |
| स्टील के तार की लंबाई | 2200 मी | |
मस्तूल | मस्त कद | 9.5 मी |
| मस्त समायोजन कोण | 0 ° -90 ° | |
| ड्रिलिंग एंगल | 45 ऑफ हॉरिजॉन्टल डाउन 90º ओवरिकल डाउन
| |
| दूध पिलाने वाला स्ट्रोक | 3700 मिमी | |
| स्लिपेज स्ट्रोक | 1000 मिमी | |
| पुल को खिलाओ | 25 टन | |
| थ्रस्ट को खिलाएं | 9 टन | |
| रॉड खींचो | 3 मी या 6 मी (9.84 फ़ीट या 19.68 फ़ाइट) | |
कीचड़ पंप | प्रकार |
पंप ट्रिपल ट्रिपल सवार |
| नमूना | BW320 | |
| आघात | 110 मिमी (4.3 इंच) | |
| आउटपुट मात्रा | 320 एल / मिनट | |
| स्राव दाब | 8.0 मेपा | |
| 器 器 井口 पैर दबाना | क्लैंपिंग स्कोप | 55.5-118 मिमी छेद के माध्यम से Ф165 मिमी |
अन्य | वजन | 10.50 टन |
एल × डब्ल्यू × एच) परिवहन आयाम | 5980 × 2240 × 2480 मिमी | |
| परिवहन मार्ग | स्टील क्रॉलर
| |
* इन तालिकाओं के आंकड़ों की गणना, क्षेत्र के अनुभवों के आधार पर की गई है, और यथोचित अपेक्षा की जा सकती है।वास्तविक ड्रिलिंग क्षमता इन-होल्ड टूल्स और शर्तों, ड्रिलिंग तकनीकों और उपयोग किए गए उपकरणों पर निर्भर करेगी।
| ||
