Φ150-mm400 मिमी 300 ~ 400 मीटर गहरा पानी अच्छी तरह से बोरहोल डीटीएच सूखी मिट्टी, रॉक, रेत क्षेत्र

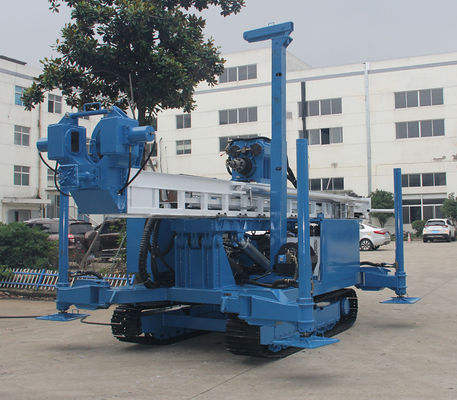

YDL-300DT हाइड्रोलिक ड्रिलिंग रिग एक नया वाटर वेल ड्रिलिंग उत्पाद है जिसका उद्देश्य गहरे पानी के कुएं के छेद की परियोजना की मांग को पूरा करना और नए बाजार को जब्त करना है। यह एक नया, प्रभावी, ऊर्जा-बचत और बहुक्रियाशील पूर्ण हाइड्रोलिक ड्रिलिंग रिग है।

अनुप्रयोग:

● वाटर वेल होल और भूतापीय छिद्र।
● माइक्रोपाइल, मेट्रो, भवन, हवाई अड्डा, और अन्य
एंकरिंग के लिए गहरी नींव के गड्ढे।
● सिंगल, डबल, ट्रिपल जेट ग्राउटिंग
● ब्लास्ट होल, एंटी-फ्लोटिंग एंकरिंग होल।

मुख्य विशेषताएं:

● मजबूत ड्रिल की क्षमता, वाइड एप्लीकेटन, फास्ट ड्रिल स्पीड, आसान एक्सीलेंस हैंडलिंग।
● रोटेट गति समायोज्य है जो ड्रिल तकनीकों की विविधता के लिए ड्रिल को उपलब्ध बनाती है।
● मस्तूल पर दो पीसी सिलेंडर हैं जो पुल को 25T तक की क्षमता का बनाते हैं।

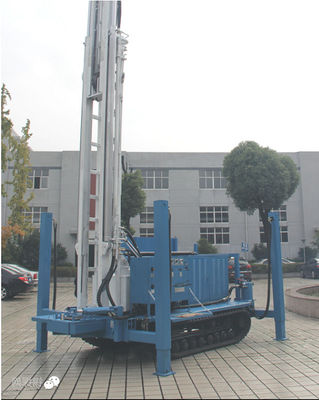

● ड्रिल रिग टेलीस्कोपिंग मास्ट को अपनाता है। स्ट्रोक 7 मीटर है जो 6 मीटर ड्रिल रॉड का उपयोग करने के लिए उपलब्ध है
वन टाइम।
● उत्पादन शाफ्ट में टेलीस्कोपिंग के पेटेंट डिजाइन प्रभावी ढंग से ड्रिलिंग उपकरण की रक्षा करेंगे।
● ड्रिल ने स्वचालित रिंच के लिए एक हाइड्रोलिक क्लैंप और ब्रेकआउट सिस्टम स्थापित किया
ड्रिल पाइप और उपकरण।
● क्रॉलर चेसिस टर्निंग प्लेटफॉर्म सिस्टम के साथ, इसे आसानी से और तेजी से स्थानांतरित करने के लिए बनाते हैं।रबर
क्रॉलर वैकल्पिक है।
● ड्रिल रिग 4 पीसी लंबी जैक को गोद लेता है जो बिना क्रेन के ट्रक को लोड करना आसान है।
● ड्रिल ने 1.5 टन चरखी लगाई।

ड्रिल तकनीकों की विविधता के लिए उपलब्ध:

सूखी बरमा ---------------------------------- सूखी मिट्टी
डीटीएच हथौड़ा ------------------------------ रॉक क्षेत्र
मड केसिंग ड्रिल ------------------------- रेत या ढीला क्षेत्र
डीटीएच ओडेक्स ड्रिल ------------------------ बजरी या टूटी हुई चट्टान क्षेत्र

YDL-300DT ड्रिलिंग रिग तकनीकी पैरामीटर

होल व्यास ole150- mm400 मिमी
छेद की गहराई 300-400 मी
रॉक कठोरता लागू करें 6 = 6-20
एयर कंप्रेसर दबाव 1.2-4MPa
एयर कंप्रेसर प्रवाह 16-50m3 / मिनट
रोटरी गति 0 r 25r / मिनट
4,9,12,14,19,24,
25,28,38,48,50,63,
76,101, 127r / मिनट

0 / 39r / मिनट 6,14,18,22,30,37,39,44,
59,75,78,99,119,159, 200r / मिनट

टोक़ एनएम 13900Nm (17MPa) 10000Nm (17MPa)

अधिकतम 25 क्षमता ऊपर खींचो

गति 0-3 मी। / मिनट 3,3.74,7.54,15.08,18.1,
21.84 मी / मिनट
खिला क्षमता 12.8T
खिला गति 0-5.9m / मिनट 5.9,7.34,14.78,29.57,
42.83 मी / मिनट
फीडिंग सिलेंडर स्ट्रोक 3500 मिमी
मैक्स रोटरी हेड स्ट्रोक 7000 मिमी
मस्त स्लाइडिंग स्ट्रोक 1500 मिमी
मस्त काम करने वाला कोण -5 ° 90 °
जमीन से न्यूनतम ऊंचाई 360 मिमी
चरखी खींच क्षमता 1.5T
चरखी गति 20 मीटर / मिनट
चरखी वायरलाइन dia ф10mm
चरखी के तार की लंबाई 50 मी
मंच मोड़ विधि Manul (पिन)
क्रॉलर चाल गति 1.5ｋm / h
चढ़ाई की क्षमता 25 °
इलेक्ट्रिक मोटर 55 + 18.5KW
डीजल प्रकार 110kw, 1500r / मिनट
कुल मिलाकर (L × W × H) मिमी 6800 × 2100 × 2750 (परिवहन)
वजन 10000 किग्रा
