उत्पाद विवरण:
|
| प्रकार: | रूट्स एयर ब्लोअर | आकार: | SL4005 / SL5003 / SL5006 / SL5009 ..etc |
|---|---|---|---|
| ठंडा करने का तरीका: | एयर कूल्ड और वाटर कूल्ड | आवेदन: | ब्लोअर या वैक्यूम |
| स्थापित साइट: | इनडोर, आउटडोर, परिवेश का तापमान, चाहे कोई खतरनाक जगह हो | ड्राइविंगवे: | युग्मन, वी-बेल्ट |
| हाई लाइट: | sl4005 रूट्स टाइप एयर ब्लोअर,sl4005 एयर रूट ब्लोअर,वाटर कूल्ड एयर रूट ब्लोअर |
||

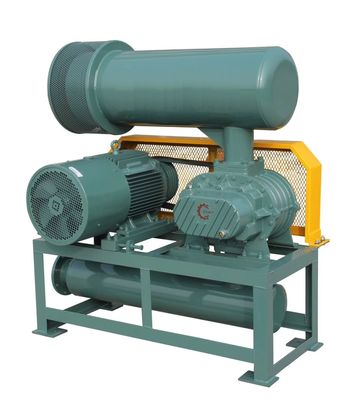

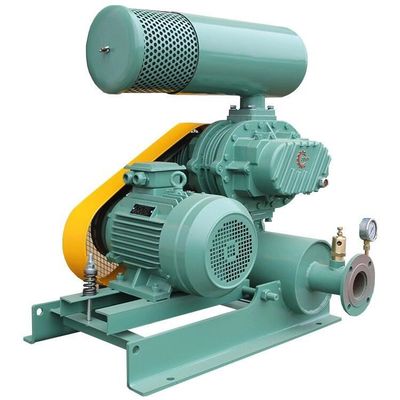

कम शोर कॉम्पैक्ट संरचना थ्री-लोब डबल ऑयल टैंक रूट्स एयर ब्लोअर
उत्पाद वर्णन
1) रूट्स ब्लोअर एक बड़ा पंखा है।
2) वायु प्रवाह गति के समानुपाती होता है।तीन-लोब प्ररित करनेवाला हर बार घूमता है, और दो प्ररित करने वाले तीन बार सांस लेते हैं और बाहर निकलते हैं
दो-लोब प्रकार की तुलना में, गैस की धड़कन कम होती है, भार परिवर्तन छोटा होता है, यांत्रिक शक्ति अधिक मजबूत होती है, शोर कम होता है, और कंपन छोटा होता है
3) दो समानांतर शाफ्ट पर 2 पीसी थ्री-लोब इम्पेलर हैं।थोड़ा सा अंतर प्ररित करने वालों और अण्डाकार टैंक की आंतरिक सतह और प्रत्येक प्ररित करनेवाला के बीच होता है।
प्ररित करनेवाला विपरीत दिशा में निरंतर गति से घूमता है।टैंक और इम्पेलर्स से घिरी एक निश्चित मात्रा में गैस को सक्शन साइड से एग्जॉस्ट साइड में ले जाया जाता है
4) प्रत्येक प्ररित करनेवाला और सिंक्रोनाइज़िंग गियर हमेशा सही चरण की स्थिति रखता है, आपसी संपर्क नहीं होता है, इसलिए इसे आंतरिक स्नेहन के बिना तेज किया जा सकता है, यह सरल, स्थिर संचालन और प्रदर्शन है, यह विभिन्न उद्देश्यों के लिए अनुकूल है और व्यापक रूप से उपयोग करता है खेतों की रेंज।
तीन लोब प्ररित करनेवाला कार्य सिद्धांत
मुख्य संरचना
मुख्य विशेषताएं:
रूट्स एयर ब्लोअर इंस्टॉलेशन संदर्भ
प्ररित करनेवाला सीएनसी मशीनिंग केंद्र
प्ररित करनेवाला प्ररित करनेवाला और शाफ्ट एकीकृत QT500-7 के आकार का है।प्ररित करनेवाला और शाफ्ट (विरूपण, थर्मल विस्तार, गलत संरेखण, पहनने, आदि) के अलगाव के कारण होने वाली कमियों से बचने के लिए इसे मशीनिंग केंद्र द्वारा एकीकृत रूप से संसाधित किया जाता है।
रूट्स ब्लोअर परफॉर्मेंस टेस्ट सेंटर
हमारी कंपनी माइक्रो कंप्यूटर रूट ब्लोअर टेस्ट सिस्टम का उपयोग करती है जिसे जापानी और अमेरिकी कंपनियों के तकनीकी मार्गदर्शन में चीन में हमारे प्रसिद्ध परीक्षण विकास और अनुसंधान संस्थानों द्वारा संयुक्त रूप से विकसित किया गया है।
यह परीक्षण प्रणाली उन्नत सीआरएएस सिग्नल अधिग्रहण और निगरानी प्रणाली पेश करती है
राष्ट्रीय उद्योग मानक <<JB/T8941.2-1999 सामान्य प्रयोजन रूट्स एयर ब्लोअर प्रदर्शन परीक्षण विधि>> के अनुसार, यह विभिन्न सिग्नल सेंसर और प्रदर्शन उपकरणों से लैस है जो परीक्षण सटीकता, उच्च विश्वसनीयता और आसान अवलोकन की आवश्यकताओं को पूरा करते हैं।
यह कंप्यूटर में हवा के प्रवाह, हवा के दबाव, शोर, कंपन, गति, तापमान, करंट, वोल्टेज और अन्य संकेतों को एकत्र करता है।यह कंप्यूटर द्वारा ऑनलाइन निगरानी, विश्लेषण, रिकॉर्ड भंडारण का एहसास कर सकता है, और यह घरेलू समकक्षों के बीच अग्रणी स्तर है
रूट्स ब्लोअर मॉडल चयन:
मिश्रित हवा के मामले में, कृपया संरचना अनुपात और आणविक भार का संकेत दें।
मानक स्थिति (एस: 201, एक मानक वायुमंडलीय दबाव, सापेक्ष आर्द्रता 65% राज्य वायु प्रवाह)
सक्शन की स्थिति (सक्शन तापमान दबाव, तापमान मान)
विशेष विवरण
| आदर्श |
निकास पोर्ट दीया (एमएम) |
स्पीड |
विभिन्न इनलेट वायु प्रवाह के लिए अलग दबाव (एम3/मिनट) और शाफ्ट पावर (किलोवाट) | |||||||||||||||
| 0.1 किग्रा/सेमी2 | 0.2 किग्रा / सेमी2 | 0.3 किग्रा / सेमी2 | 0.4 किग्रा / सेमी2 | 0.5 किग्रा / सेमी2 | 0.6 किग्रा/सेमी2 | 0.7 किग्रा / सेमी2 | 0.8 किग्रा / सेमी2 | |||||||||||
| आरपीएम | 1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
| 0.01 एमपीए | 0.02एमपीए | 0.03एमपीए | 0.04एमपीए | 0.05 एमपीए | 0.06 एमपीए | 0.07एमपीए | 0.08एमपीए | |||||||||||
|
एम3/ मिनट |
किलोवाट |
एम3/ मिनट |
किलोवाट |
एम3/ मिनट |
किलोवाट |
एम3/ मिनट |
किलोवाट |
एम3/ मिनट |
किलोवाट |
एम3/ मिनट |
किलोवाट |
एम3/ मिनट |
किलोवाट | एम3/मिनट | किलोवाट | |||
|
क्र 4005 |
50 (२") |
1000 | २.४६ | 0.80 | 2.11 | 1.30 | 1.88 | 1.80 | 1.67 | 2.40 | 1.48 | 2.90 | 1.25 | 3.50 | ||||
| १२०० | 3.11 | 0.90 | 2.78 | 1.60 | २.५३ | 2.20 | 2.32 | 2.90 | 2.13 | 3.50 | 1.91 | 4.20 | 1.76 | 4.70 | ||||
| 1400 | 3.76 | 1.10 | 3.43 | 1.80 | 3.18 | 2.60 | 2.97 | 3.30 | 2.78 | 4.10 | 2.56 | 4.90 | २.४२ | 5.50 | ||||
| 1600 | 4.41 | 1.20 | 4.08 | 2.10 | 3.83 | 2.90 | 3.62 | 3.80 | 3.43 | 4.70 | 3.22 | 5.60 | 3.07 | 6.30 | ||||
| 1800 | 5.06 | 1.40 | 4.73 | 2.30 | 4.48 | 3.30 | 4.27 | 4.30 | 4.08 | 5.30 | 3.87 | 6.20 | 3.72 | 7.10 | ||||
| 2000 | 5.71 | 1.50 | 5.38 | 2.60 | 5.13 | 3.70 | 4.92 | 4.80 | 4.73 | 5.90 | 4.52 | 6.90 | 4.38 | 7.90 | ||||
| २२०० | 6.36 | 1.70 | 6.03 | 2.80 | 5.78 | 4.00 | 5.57 | 5.20 | 5.38 | 6.40 | 5.18 | 7.60 | 5.03 | 8.70 | ||||
|
क्र 5003 |
65 (2.5") |
800 | 2.37 | 1.00 | 2.02 | 1.60 | 1.75 | 2.10 | 1.63 | 2.60 | 1.43 | 3.20 | १.२३ | 4.02 | ||||
| 1000 | 3.18 | 1.30 | 2.83 | 2.00 | 2.56 | 2.60 | २.४३ | 3.30 | 2.13 | 4.00 | 1.95 | 4.60 | 1.75 | 5.50 | ||||
| १२०० | 3.98 | 1.50 | 3.63 | 2.40 | 3.36 | 3.20 | 3.13 | 4.00 | 2.93 | 4.80 | 2.75 | 5.60 | 2.59 | 6.40 | ||||
| 1400 | 4.78 | 1.80 | 4.43 | 2.70 | 4.16 | 3.70 | 3.94 | 4.60 | 3.74 | 5.60 | 3.56 | 6.50 | 3.39 | 7.40 | 3.24 | 8.40 | ||
| 1600 | 5.59 | 2.10 | 5.24 | 3.00 | 5.17 | 4.20 | 4.94 | 5.30 | 4.68 | 6.40 | 4.56 | 7.40 | 4.29 | 8.50 | 4.14 | 9.60 | ||
| 1800 | 6.39 | 2.30 | 6.04 | 3.50 | 5.87 | 4.70 | 5.75 | 5.90 | 5.45 | 7.10 | 5.17 | 8.50 | 5.09 | 9.60 | 4.98 | 10.80 | ||
| 2000 | 7.20 | 2.60 | 6.85 | 3.90 | 6.66 | 5.30 | 6.54 | 6.60 | 6.35 | 7.90 | 6.06 | 9.60 | 5.80 | 10.60 | 5.65 | 12.00 | ||
| २२०० | 8.00 | 2.80 | 7.65 | 4.30 | 7.38 | 5.80 | 7.16 | 7.30 | 6.96 | 8.70 | 6.78 | 10.6 | 6.61 | 11.70 | 6.45 | 13.20 | ||
| आदर्श |
निकास पोर्ट दीया (एमएम) |
स्पीड |
विभिन्न इनलेट वायु प्रवाह के लिए अलग दबाव (एम3/मिनट) और शाफ्ट पावर (किलोवाट) | |||||||||||||||
| 0.1 किग्रा/सेमी2 | 0.2 किग्रा / सेमी2 | 0.3 किग्रा / सेमी2 | 0.4 किग्रा / सेमी2 | 0.5 किग्रा / सेमी2 | 0.6 किग्रा/सेमी2 | 0.7 किग्रा / सेमी2 | 0.8 किग्रा / सेमी2 | |||||||||||
|
आरपीएम |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
| 0.01 एमपीए | 0.02एमपीए | 0.03एमपीए | 0.04एमपीए | 0.05 एमपीए | 0.06 एमपीए | 0.07एमपीए | 0.08एमपीए | |||||||||||
| एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | |||
|
क्र 5006 |
100 (४") |
800 | 3.84 | 1.30 | 3.35 | 2.20 | 2.97 | 3.00 | 2.66 | 3.80 | 2.38 | 4.70 | 2.12 | 5.50 | ||||
| 1000 | 5.34 | 1.70 | 4.98 | 2.70 | 4.78 | 3.80 | 4.66 | 4.80 | 4.53 | 5.90 | 4.38 | 6.90 | 3.97 | 7.90 | ||||
| १२०० | 6.36 | 2.00 | 6.25 | 3.30 | 6.01 | 4.50 | 5.88 | 5.80 | 5.46 | 7.00 | 4.98 | 8.88 | 4.65 | 9.50 | ||||
| 1400 | 7.88 | 2.30 | 7.78 | 3.80 | 7.56 | 5.30 | 7.46 | 6.70 | 7.23 | 8.20 | 6.90 | 9.70 | 6.56 | 11.10 | 6.34 | 12.60 | ||
| 1600 | 9.70 | 2.70 | 9.55 | 4.30 | 9.37 | 6.00 | 9.12 | 7.70 | 8.76 | 9.40 | 8.21 | 11.00 | 8.05 | 12.70 | 7.88 | 14.40 | ||
| 1800 | 11.13 | 3.00 | 11.00 | 4.90 | 10.67 | 6.80 | 10.23 | 8.70 | 9.88 | 10.50 | 9.50 | 12.40 | 9.18 | 14.30 | 8.89 | 16.20 | ||
| 2000 | 12.39 | 3.30 | 12.22 | 5.40 | 11.78 | 7.50 | 11.56 | 10.20 | 11.34 | 11.70 | 11.11 | १३.८० | 10.89 | १५.९० | 10.22 | 18.00 | ||
| २२०० | १३.६४ | 3.70 | १३.१५ | 6.00 | 12.78 | 8.30 | 12.46 | 10.60 | 12.18 | 12.90 | 11.93 | 15.20 | ११.६९ | १७.५० | 11.48 | 19.80 | ||
|
क्र 5009 |
100 (४") |
800 | 5.83 | 1.70 | 5.20 | 2.90 | 4.72 | 4.20 | 4.32 | 5.40 | 3.96 | 6.00 | 3.62 | 6.90 | ||||
| 1000 | 7.98 | 2.10 | 7.67 | 3.70 | 7.32 | 5.20 | 7.04 | 6.70 | 6.80 | 8.30 | 6.45 | 9.30 | ||||||
| १२०० | 9.50 | 2.60 | 8.87 | 4.40 | 8.39 | 6.20 | 7.99 | 8.10 | 7.63 | 9.90 | 7.21 | 10.90 | ||||||
| 1400 | 11.33 | 3.00 | 10.71 | 5.10 | 10.23 | 7.30 | 9.82 | 9.40 | 9.47 | 11.60 | 9.12 | 12.60 | ||||||
| 1600 | १३.१७ | 3.40 | 12.54 | 5.90 | 12.03 | 8.30 | 11.66 | 10.80 | 11.30 | 13.20 | 10.78 | 15.20 | ||||||
| 1800 | 15.00 | 3.90 | 14.38 | 6.60 | १३.९० | 9.40 | १३.४९ | 12.10 | १३.१४ | 14.90 | 12.14 | १६.९० | ||||||
| 2000 | १६.८४ | 4.30 | 16.21 | 7.40 | 15.73 | 10.40 | १५.३३ | १३.५० | 14.97 | १६.५० | १३.५७ | 18.50 | ||||||
| २२०० | 18.67 | 4.70 | 18.05 | 8.10 | १७.५७ | 11.50 | १७.१६ | 14.80 | १६.८१ | 18.20 | १६.११ | 20.20 | ||||||
| आदर्श |
निकास बंदरगाह दीया (एमएम) |
स्पीड |
विभिन्न इनलेट वायु प्रवाह के लिए अलग दबाव (एम3/मिनट) और शाफ्ट पावर (किलोवाट) | |||||||||||||||
| 0.1 किग्रा/सेमी2 | 0.2 किग्रा / सेमी2 | 0.3 किग्रा / सेमी2 | 0.4 किग्रा / सेमी2 | 0.5 किग्रा / सेमी2 | 0.6 किग्रा/सेमी2 | 0.7 किग्रा / सेमी2 | 0.8 किग्रा / सेमी2 | |||||||||||
|
आरपीएम |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
| 0.01 एमपीए | 0.02एमपीए | 0.03एमपीए | 0.04एमपीए | 0.05 एमपीए | 0.06 एमपीए | 0.07एमपीए | 0.08एमपीए | |||||||||||
| एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | |||
|
क्र 6005 |
80 (३") |
800 | 4.63 | 1.70 | 4.07 | 2.70 | 3.65 | 3.60 | 3.29 | 4.60 | 2.97 | 5.60 | 2.68 | 6.60 | २.४२ | 7.60 | ||
| 1000 | 6.13 | 2.10 | 5.57 | 3.30 | 5.14 | 4.60 | 4.78 | 5.80 | 4.46 | 7.10 | 4.17 | 8.30 | 3.91 | 9.50 | 3.66 | 10.80 | ||
| १२०० | 7.62 | 2.50 | 7.07 | 4.00 | 6.64 | 5.50 | 6.28 | 7.00 | 5.96 | 8.50 | 5.67 | 10.00 | 5.76 | 11.50 | 5.00 | 12.90 | ||
| 1400 | 9.12 | 2.90 | 8.56 | 4.60 | 8.13 | 6.40 | 7.77 | 8.10 | 7.45 | 9.90 | 7.17 | 11.60 | 6.90 | 13.40 | 6.65 | १५.१० | ||
| 1600 | 10.61 | 3.30 | 10.06 | -- | 9.63 | 7.30 | 9.27 | 9.30 | 8.95 | 11.30 | 8.66 | १३.३० | 8.40 | 15.30 | 8.15 | 17.30 | ||
| 1800 | 12.11 | 3.70 | 11.55 | 6.00 | 11.12 | 8.20 | 10.76 | 10.50 | 10.44 | 12.70 | 10.16 | 14.90 | 9.89 | 17.20 | 9.64 | 19.40 | ||
| 2000 | १३.६० | 4.10 | 13.05 | 6.60 | 12.62 | 9.10 | 12.26 | 11.60 | 11.94 | 14.10 | 11.65 | १६.६० | 11.39 | 19.10 | 11.14 | २१.६० | ||
|
क्र ६००८ |
125 (५") |
800 | 7.41 | 2.30 | 6.51 | 3.80 | 5.83 | 5.40 | 5.25 | 7.00 | 4.74 | 8.60 | 4.28 | 10.20 | 3.86 | 11.80 | ||
| 1000 | 10.45 | 2.80 | 9.88 | 4.80 | 9.46 | 6.80 | 9.12 | 8.80 | ८.५३ | 10.80 | 8.21 | 12.80 | 7.88 | 14.80 | 7.12 | १६.७० | ||
| १२०० | 12.98 | 3.40 | 12.29 | 5.80 | 11.61 | 8.20 | 11.12 | 10.50 | 10.52 | 12.90 | 10.21 | 15.30 | 9.64 | 17.70 | 9.25 | 20.10 | ||
| 1400 | १५.५८ | 3.90 | १५.१२ | 6.70 | 14.77 | 9.50 | 14.42 | 12.30 | १३.९१ | १५.१० | 13.45 | 17.90 | 13.01 | 20.70 | 12.64 | 23.40 | ||
| 1600 | १६.९७ | 4.50 | 16.45 | 7.70 | १५.९९ | 10.90 | 15.43 | 14.10 | 14.97 | 17.20 | 14.35 | 20.40 | १३.६७ | 23.60 | 13.03 | 26.80 | ||
| 1800 | 19.67 | 5.10 | 19.46 | 8.70 | 18.99 | 12.20 | 18.50 | १५.८० | 18.10 | 19.40 | 17.78 | 23.00 | 17.40 | 26.60 | 17.03 | 30.10 | ||
| 2000 | २१.७५ | 5.60 | 20.85 | 9.60 | 20.17 | १३.६० | 19.59 | 17.60 | 19.08 | २१.६० | 18.62 | 25.50 | 18.20 | 29.50 | 17.81 | 33.50 | ||
| आदर्श |
निकास पोर्ट दीया (एमएम) |
स्पीड |
विभिन्न इनलेट वायु प्रवाह के लिए अलग दबाव (एम3/मिनट) और शाफ्ट पावर (किलोवाट) | |||||||||||||||
| 0.1 किग्रा/सेमी2 | 0.2 किग्रा / सेमी2 | 0.3 किग्रा / सेमी2 | 0.4 किग्रा / सेमी2 | 0.5 किग्रा / सेमी2 | 0.6 किग्रा/सेमी2 | 0.7 किग्रा / सेमी2 | 0.8 किग्रा / सेमी2 | |||||||||||
|
आरपीएम |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
| 0.01 एमपीए | 0.02एमपीए | 0.03एमपीए | 0.04एमपीए | 0.05 एमपीए | 0.06 एमपीए | 0.07एमपीए | 0.08एमपीए | |||||||||||
| एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | |||
|
क्र 6015 |
१५० (६") |
800 | 14.90 | 3.60 | 14.22 | 6.60 | 13.94 | 9.60 | 12.86 | 12.60 | 10.40 | 14.30 | 8.70 | १६.३० | ||||
| 1000 | 19.38 | 4.60 | 18.71 | 8.30 | 17.43 | 12.00 | १६.३४ | १५.८० | 15.20 | 19.93 | 14.20 | 22.93 | ||||||
| १२०० | 22.87 | 5.50 | २१.२० | 10.00 | 19.91 | 14.40 | 18.83 | 18.90 | १७.८३ | २१.४० | १६.०७ | 23.40 | ||||||
| 1400 | २७.३६ | 6.40 | 25.68 | 11.60 | 24.40 | १६.८० | 23.31 | 22.10 | 22.02 | 25.00 | 20.12 | 28.00 | ||||||
| 1600 | 31.84 | 7.30 | 30.17 | १३.३० | 28.88 | 19.30 | २७.८० | 25.20 | 26.21 | 28.60 | 24.56 | 31.60 | ||||||
| 1800 | 36.33 | 8.20 | 34.65 | 14.90 | 33.37 | २१.७० | 32.28 | 28.40 | 30.40 | 32.20 | २७.४९ | 36.20 | ||||||
| 2000 | 40.81 | 9.10 | 39.14 | १६.६० | 37.85 | 24.10 | 36.77 | 31.50 | 34.59 | 35.70 | 30.50 | 39.70 | ||||||
|
क्र 7006 |
100 (४") |
700 | 6.93 | 2.10 | 6.26 | 3.60 | 5.75 | 5.00 | 5.32 | 6.40 | 4.94 | 7.80 | 4.59 | 9.30 | 4.27 | 10.70 | 4.24 | 10.90 |
| 800 | 8.15 | 2.50 | 7.48 | 4.10 | 6.97 | 5.70 | 6.54 | 7.30 | 6.16 | 9.00 | 5.81 | 10.60 | 5.50 | 12.20 | 5.20 | १३.८० | ||
| 1000 | 10.59 | 3.10 | 9.92 | 5.10 | 9.41 | 7.10 | 8.98 | 9.20 | 8.60 | 11.20 | 8.25 | 13.20 | 7.94 | 15.30 | 7.64 | 17.30 | ||
| १२०० | 13.03 | 3.70 | 12.36 | 6.10 | 11.85 | 8.60 | 11.42 | 11.00 | 11.04 | 13.40 | 10.69 | १५.९० | 10.38 | 18.30 | 10.08 | 20.80 | ||
| 1400 | १५.४७ | 4.30 | 14.81 | 7.10 | 14.29 | 10.00 | १३.८६ | 12.80 | 13.48 | 15.70 | १३.१३ | 18.50 | 12.82 | २१.४० | 12.52 | 24.20 | ||
| 1600 | १७.९१ | 4.90 | 17.25 | 8.20 | १६.७३ | 11.40 | १६.३० | 14.70 | १५.९२ | 17.90 | १५.५८ | २१.२० | 15.26 | 24.40 | 14.96 | 27.70 | ||
| आदर्श |
निकास पोर्ट दीया मिमी |
स्पीड |
विभिन्न इनलेट वायु प्रवाह के लिए अलग दबाव (एम3/मिनट) और शाफ्ट पावर (किलोवाट) | |||||||||||||||
| 0.1 किग्रा/सेमी2 | 0.2 किग्रा / सेमी2 | 0.3 किग्रा / सेमी2 | 0.4 किग्रा / सेमी2 | 0.5 किग्रा / सेमी2 | 0.6 किग्रा/सेमी2 | 0.7 किग्रा / सेमी2 | 0.8 किग्रा / सेमी2 | |||||||||||
|
आरपीएम |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
| 0.01 एमपीए | 0.02एमपीए | 0.03एमपीए | 0.04एमपीए | 0.05 एमपीए | 0.06 एमपीए | 0.07एमपीए | 0.08एमपीए | |||||||||||
| एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | |||
|
क्र 7011 |
१५० (६") |
700 | 12.99 | 3.30 | 11.87 | 5.90 | 11.77 | 8.60 | 11.45 | 11.20 | 10.98 | १३.८० | 10.09 | 16.40 | 9.56 | 19.00 | ||
| 800 | 16.23 | 3.80 | १५.११ | 6.80 | 14.78 | 9.80 | 14.54 | 12.80 | १३.९० | 15.70 | १३.३३ | 18.70 | 12.80 | २१.७० | 12.11 | 24.70 | ||
| 1000 | 20.71 | 4.80 | 19.59 | 8.50 | 18.74 | 12.20 | 18.02 | 16.00 | 17.38 | 19.70 | १६.८१ | 23.40 | 16.28 | २७.१० | 14.79 | 30.90 | ||
| १२०० | 24.88 | 5.70 | 24.11 | 10.00 | 23.25 | 14.50 | 22.52 | 19.00 | २१.८८ | 23.40 | २१.३१ | २७.९० | 20.78 | 32.40 | 19.28 | 36.90 | ||
| 1400 | 29.72 | 6.50 | २८.५९ | 11.70 | २७.७३ | १६.९० | २७.०० | 22.10 | 26.36 | २७.४० | २५.७९ | 32.60 | 25.26 | 37.80 | 24.76 | 43.00 | ||
| 1600 | 33.20 | 7.40 | 32.07 | 13.40 | 31.21 | 19.30 | 30.48 | 25.30 | 29.84 | 31.30 | 29.27 | 37.20 | 28.74 | 43.20 | 28.24 | 49.20 | ||
|
क्र ७०१८ |
200 (८") |
700 | २१.५५ | 4.80 | 19.79 | 9.10 | 18.45 | 13.40 | 17.33 | 17.60 | १६.३० | 18.50 | 14.80 | 19.50 | ||||
| 800 | 26.22 | 5.50 | २५.४६ | 10.40 | 24.12 | 15.30 | २३.५६ | 20.20 | 22.70 | 26.50 | 20.70 | 30.50 | ||||||
| 1000 | 32.54 | 6.90 | 30.79 | १३.०० | 29.45 | 19.10 | 28.32 | 25.20 | २७.६० | 30.34 | 25.60 | 35.34 | ||||||
| १२०० | 39.87 | 8.30 | 38.12 | 15.60 | 36.77 | 22.90 | 35.65 | 30.20 | 34.90 | 35.60 | 32.63 | 40.60 | ||||||
| 1400 | 47.20 | 9.70 | 45.44 | 18.20 | 44.10 | 26.70 | 42.98 | 35.30 | 40.00 | 39.45 | 37.00 | 44.45 | ||||||
| 1600 | 54.53 | 11.00 | 52.77 | 20.80 | 51.43 | 30.60 | 50.30 | 40.30 | 48.65 | 44.20 | 43.55 | 50.20 | ||||||
| आदर्श |
निकास पोर्ट दीया मिमी |
स्पीड |
विभिन्न इनलेट वायु प्रवाह के लिए अलग दबाव (एम3/मिनट) और शाफ्ट पावर (किलोवाट) | |||||||||||||||
| 0.1 किग्रा/सेमी2 | 0.2 किग्रा / सेमी2 | 0.3 किग्रा / सेमी2 | 0.4 किग्रा / सेमी2 | 0.5 किग्रा / सेमी2 | 0.6 किग्रा/सेमी2 | 0.7 किग्रा / सेमी2 | 0.8 किग्रा / सेमी2 | |||||||||||
|
आरपीएम |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
| 0.01 एमपीए | 0.02एमपीए | 0.03एमपीए | 0.04एमपीए | 0.05 एमपीए | 0.06 एमपीए | 0.07एमपीए | 0.08एमपीए | |||||||||||
| एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | |||
|
क्र 8016 |
200 (८") |
700 | 20.38 | 7.05 | 18.18 | 10.56 | १६.५४ | 14.36 | १५.११ | 17.37 | १३.९० | २१.५८ | 12.80 | 25.78 | ||||
| 850 | 25.87 | 8.56 | २३.६७ | १३.३८ | 22.02 | 17.44 | 20.60 | २१.१० | 19.39 | 26.20 | 18.29 | 31.30 | ||||||
| 1000 | 31.35 | 10.08 | 29.16 | १५.०९ | २७.५१ | 20.52 | 26.09 | 24.82 | 24.88 | 30.82 | २३.७८ | 36.82 | 22.72 | 42.83 | २१.८० | 48.83 | ||
| ११५० | 36.84 | 11.59 | 34.65 | 17.35 | 33.00 | २३.५९ | 31.57 | 28.54 | 30.37 | 35.45 | 29.27 | 42.35 | 28.21 | 49.25 | २७.२९ | 56.15 | ||
| १२५० | 40.50 | 12.60 | 38.30 | 18.86 | 36.66 | 25.65 | 35.23 | 31.02 | 34.02 | 38.53 | 32.93 | 46.03 | 31.87 | 53.53 | 30.95 | ६१.०४ | ||
| 1400 | 45.99 | 14.11 | 43.79 | २१.१२ | 42.15 | 28.72 | 40.72 | 34.75 | 39.51 | 43.15 | 38.41 | 51.55 | 37.35 | 59.96 | 36.44 | 68.36 | ||
| 1500 | 49.65 | १५.११ | 47.45 | 22.63 | 45.80 | 30.78 | 44.38 | 37.23 | 43.17 | 46.23 | 42.07 | 55.24 | 41.01 | 64.24 | 40.10 | 73.24 | ||
|
क्र 8024 |
२५० (१०") |
700 | 30.85 | 9.34 | २७.७३ | 14.94 | 25.32 | 20.92 | २३.२९ | 25.74 | २१.५४ | 32.04 | 19.95 | 38.33 | ||||
| 850 | 39.07 | 11.34 | 35.95 | 18.14 | 33.54 | २५.४१ | 31.51 | 31.26 | 29.76 | 38.90 | २८.१७ | 46.54 | ||||||
| 1000 | 47.29 | 13.34 | 44.17 | २१.३४ | 41.76 | 29.89 | 39.73 | 36.77 | 37.98 | 45.77 | 36.39 | 54.76 | ||||||
| ११५० | 55.51 | 15.34 | 52.39 | 24.54 | 49.98 | 34.37 | 47.95 | 42.29 | 46.20 | 52.63 | 44.61 | 62.97 | ||||||
| १२५० | 60.99 | १६.६७ | 57.87 | 26.67 | 55.46 | 37.36 | 53.43 | 45.97 | 51.68 | 57.21 | 50.09 | 68.45 | ||||||
| 1400 | 69.21 | 18.67 | 66.09 | 29.87 | 63.68 | 41.85 | 61.65 | 51.48 | 59.90 | 64.27 | 58.31 | 76.66 | ||||||
| 1500 | ७४.६९ | 20.01 | ७१.५७ | 32.00 | 69.16 | 44.84 | 67.13 | 55.16 | 65.38 | 68.65 | 63.79 | 82.14 | ||||||
| आदर्श |
निकास बंदरगाह व्यास (एमएम) |
स्पीड |
विभिन्न इनलेट वायु प्रवाह के लिए अलग दबाव (एम3/मिनट) और शाफ्ट पावर (किलोवाट) | |||||||||||||||
| 0.1 किग्रा/सेमी2 | 0.2 किग्रा / सेमी2 | 0.3 किग्रा / सेमी2 | 0.4 किग्रा / सेमी2 | 0.5 किग्रा / सेमी2 | 0.6 किग्रा/सेमी2 | 0.7 किग्रा / सेमी2 | 0.8 किग्रा / सेमी2 | |||||||||||
|
आरपीएम |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
| 0.01 एमपीए | 0.02एमपीए | 0.03एमपीए | 0.04एमपीए | 0.05 एमपीए | 0.06 एमपीए | 0.07एमपीए | 0.08एमपीए | |||||||||||
| एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | |||
|
क्र 9020 |
२५० (१०") |
700 | 34.83 | 10.06 | 31.68 | १६.३२ | 29.26 | 23.00 | २७.२० | 28.40 | २५.४४ | 35.35 | 23.81 | 42.31 | ||||
| 850 | 43.92 | 12.22 | 40.77 | 19.82 | 38.35 | २७.९३ | 36.29 | 34.48 | 34.53 | 42.93 | 32.89 | 51.38 | ||||||
| 1000 | 53.01 | 14.37 | 49.86 | 23.32 | 47.43 | 32.86 | 45.37 | 40.57 | 43.62 | 50.50 | 41.98 | 60.44 | 40.47 | 70.38 | 39.13 | 80.32 | ||
| ११५० | 62.09 | १६.५३ | 58.94 | 26.82 | 56.52 | 37.79 | 54.46 | 46.65 | 52.70 | 58.08 | 51.07 | 69.51 | 49.55 | 80.94 | 48.22 | ९२.३७ | ||
| १२५० | 68.15 | १७.९६ | 65.00 | 29.15 | 62.58 | 41.08 | 60.52 | 50.71 | 58.76 | 63.13 | 57.13 | 75.55 | 55.61 | 87.98 | 54.28 | 100.40 | ||
| 1400 | 77.24 | 20.12 | ७४.०९ | 32.64 | ७१.६६ | 46.01 | 69.60 | 56.79 | ६७.८५ | 70.71 | 66.21 | ८४.६२ | 64.70 | 98.54 | 63.36 | 112.45 | ||
| 1500 | ८३.३० | २१.५६ | 80.15 | 34.98 | 77.72 | 49.30 | 75.66 | 60.85 | 73.91 | 75.76 | 72.27 | 90.67 | 70.76 | 105.57 | 69.42 | 120.48 | ||
|
क्र 9030 |
300 (१२") |
700 | 52.65 | 13.82 | 48.12 | २३.५४ | 44.68 | 33.83 | 41.78 | 42.20 | 39.24 | 52.61 | 36.97 | 63.01 | ||||
| 850 | 66.25 | १६.७९ | 61.71 | 28.58 | 58.27 | 41.08 | 55.37 | 51.24 | 52.83 | 63.88 | 50.57 | 76.52 | ||||||
| 1000 | 79.84 | 19.75 | 75.31 | 33.62 | ७१.८६ | 48.32 | 68.96 | 60.28 | 66.43 | 75.15 | 64.16 | 90.02 | ||||||
| ११५० | ९३.४३ | 22.71 | 88.90 | 38.67 | 85.46 | 55.57 | 82.56 | 69.33 | 80.02 | ८६.४३ | 77.75 | १०३.५२ | ||||||
| १२५० | १०२.४९ | 25.67 | ९७.९६ | 43.71 | 94.52 | 62.82 | 91.62 | ७८.३७ | 89.08 | ९७.७० | ८६.८२ | ११७.०३ | ||||||
| 1400 | ११६.०९ | २७.६५ | १११.५६ | 47.07 | 108.11 | ६७.६५ | 105.21 | ८४.४० | १०२.६८ | 105.21 | 100.41 | 126.03 | ||||||
| 1500 | 125.15 | 29.62 | 120.62 | 50.44 | ११७.१८ | 72.49 | ११४.२८ | 90.43 | १११.७४ | 112.73 | 109.47 | १३५.०३ | ||||||
| आदर्श |
निकास बंदरगाह दीया (एमएम) |
स्पीड |
विभिन्न इनलेट वायु प्रवाह के लिए अलग दबाव (एम3/मिनट) और शाफ्ट पावर (किलोवाट) | |||||||||||||||
| 0.1 किग्रा/सेमी2 | 0.2 किग्रा / सेमी2 | 0.3 किग्रा / सेमी2 | 0.4 किग्रा / सेमी2 | 0.5 किग्रा / सेमी2 | 0.6 किग्रा/सेमी2 | 0.7 किग्रा / सेमी2 | 0.8 किग्रा / सेमी2 | |||||||||||
|
आरपीएम |
1000mmH20 | 2000mmH20 | 3000mmH20 | 4000mmH20 | 5000mmH20 | 6000mmH20 | 7000mmH20 | 8000mmH20 | ||||||||||
| 0.01 एमपीए | 0.02एमपीए | 0.03एमपीए | 0.04एमपीए | 0.05 एमपीए | 0.06 एमपीए | 0.07एमपीए | 0.08एमपीए | |||||||||||
| एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | एम3/मिनट | किलोवाट | |||
|
क्र 10027 |
300 (१२") |
800 | ७४.०४ | 17.21 | 69.22 | 29.60 | 65.60 | 42.71 | 62.59 | 53.39 | 59.88 | 66.58 | 57.57 | 79.77 | ||||
| 900 | 79.06 | 19.36 | ७४.२४ | 33.30 | 70.63 | 48.05 | ६७.६१ | 60.07 | 64.90 | 74.90 | 62.59 | 89.74 | ||||||
| 1000 | 89.11 | २१.५१ | ८४.२९ | 37.00 | 80.67 | 53.39 | 77.66 | 66.74 | 74.95 | ८३.२३ | 72.64 | 99.71 | 70.32 | ११६.१९ | ६८.३२ | १३२.६८ | ||
| ११०० | 99.16 | २३.६६ | ९४.३४ | 40.70 | 90.72 | 58.73 | 87.70 | 73.42 | ८४.९९ | ९१.५५ | 82.68 | 109.68 | 80.37 | 127.81 | 78.36 | १४५.९४ | ||
| १२५० | ११४.२३ | २६.८९ | 109.41 | 46.25 | 105.79 | 66.74 | 102.77 | ८३.४३ | 100.06 | 104.03 | ९७.७५ | 124.64 | 95.44 | १४५.२४ | ९३.४३ | १६५.८५ | ||
| 1400 | 129.30 | 30.11 | १२४.४७ | 51.80 | 120.86 | 74.74 | ११७.८४ | ९३.४४ | 115.13 | 116.52 | 112.82 | १३९.५९ | 110.51 | १६२.६७ | 108.50 | १८५.७५ | ||
|
क्र 10034 |
350 (१४") |
800 | ९४.०८ | 20.95 | 88.39 | 36.78 | ८४.०८ | 53.48 | 80.41 | 67.13 | 77.24 | ८३.७५ | ७४.३३ | 100.37 | ||||
| 900 | 100.42 | २३.५७ | 94.72 | 41.38 | 90.41 | 60.17 | ८६.७४ | 75.52 | ८३.५७ | ९४.२२ | 80.66 | 112.92 | ||||||
| 1000 | ११३.०८ | २६.१९ | १०७.३८ | 45.98 | १०३.०७ | 66.85 | 99.40 | ८३.९१ | ९६.२४ | 104.69 | ९३.३२ | 125.47 | ||||||
| ११०० | 125.74 | 30.12 | १२०.०४ | 52.87 | 115.74 | 76.88 | 112.06 | 96.50 | 108.90 | १२०.३९ | १०५.९९ | 144.28 | ||||||
| १२५० | 144.73 | 34.05 | 139.04 | 59.77 | १३४.७३ | ८६.९१ | १३१.०६ | 109.09 | १२७.८९ | १३६.१० | 124.98 | १६३.१० | ||||||
| 1400 | १६३.७३ | 36.67 | १५८.०३ | 64.37 | १५३.७२ | ९३.५९ | १५०.०५ | 117.48 | १४६.८९ | १४६.५६ | १४३.९७ | १७५.६५ | ||||||
व्यक्ति से संपर्क करें: Amelia
दूरभाष: 86-18051930311
फैक्स: 86-510-82752846
