उत्पाद विवरण:
|
हाई लाइट: | हाइड्रोलिक ड्रिल रिग,कोर ड्रिल रिग्स |
---|

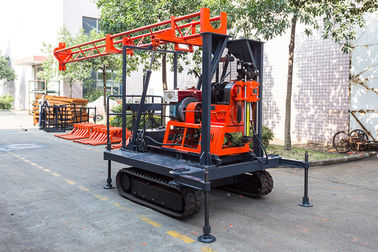

लाइट पोर्टेबल कोर ड्रिल रिग क्रॉलर-घुड़सवार इंजीनियरिंग ड्रिलिंग मशीन
परिचय
XYL-200 क्रॉलर इंजीनियरिंग ड्रिलिंग रिग एक हल्के पोर्टेबल मल्टी फंक्शन भू-तकनीकी इंजीनियरिंग ड्रिलिंग मशीन है, जिसे मूल मॉडल जीवाई -200 -1 ए के आधार पर क्रॉलर की चलती, हाइड्रोलिक टॉवर निर्माण या तह की सुविधाओं के साथ विकसित किया गया है। यह मुख्य रूप से इमारतों, रेलवे, पुलों, पनबिजली, और छोटे व्यास मिरो ढेर ड्रिलिंग के लिए औद्योगिक और नागरिक निर्माण के क्षेत्र में भू-तकनीकी जांच के लिए उपयोग किया जाता है। मशीन एक क्षेत्र में उच्च घनत्व ड्रिलिंग छेद के साथ बहुत अच्छा है।
मुख्य विशेषताएं:
मूल डेटा:
1, ड्रिलिंग क्षमता | |||||||
ड्रिलिंग व्यास (मिमी) | 300 | 76 | 46 | ||||
ड्रिलिंग गहराई (मी) | 60 | 225 | 290 | ||||
रॉड व्यास (मिमी) | 50 | 42 | |||||
कार्यक्षेत्र कोण रेंज | 0 ° ~ 360 ° | ||||||
होल से दूरी दूर | 270mm | ||||||
2, व्हील | |||||||
स्पिंडल स्पीड (आर / मि) | आगे | 900 475 388 205 157 68 | |||||
रिवर्स | 256 85 | ||||||
अधिकतम टौर्क | 2000N · मीटर | ||||||
स्पिंडल स्ट्रोक | 400mm | ||||||
अधिकतम सिलेंडर उठाने बल | 29KN | ||||||
अधिकतम सिलेंडर ड्राइविंग बल | 39KN | ||||||
3, लहरा | |||||||
BobbinDiameter | φ135mm | ||||||
रस्सी व्यास | φ12.5mm | ||||||
रस्सी की क्षमता | 30m | ||||||
भारोत्तोलन क्षमता (एकल पाइप) | 30KN | ||||||
अटेरन लाइनपेड (दूसरी परत) (मी / एस) | 0.27 0.64 0.83 1.58 1.64 | ||||||
4, ऑयल पम्प | |||||||
प्रकार | सीबीएफ-एफ 420-एएलपीएल व्हील ऑयल पंप | ||||||
विस्थापन | 20 मिलीलीटर / r | ||||||
सामान्य रेटेड स्पीड | 2500r / मिनट | ||||||
सामान्य दबाव | 20MPa | ||||||
अधिकतम दबाव | 25MPa | ||||||
5, पावर | प्रकार | मूल्यांकित शक्ति | निर्धारित गति | वजन | |||
(1) मोटर | Y160L -4 | 15KW | 1460r / मिनट | 144kg | |||
(2) डीजल इंजन | ZS1110 | 14.7KW | 2200r / मिनट | 180 किलो | |||
6. ड्रिलिंग टॉवर | |||||||
ऊर्ध्वाधर ऊंचाई | 7.2 एम | ||||||
ऊंचाई बढ़ाना | 6.8m | ||||||
वजन | 320kg | ||||||
7, चेसिस | |||||||
प्रकार | LDZ3-1300 | ||||||
गति | 1.5 किमी / घंटा | ||||||
अनुमत ढाल | 20 डिग्री | ||||||
अधिकृत पेलोड | 3.2t | ||||||
सिस्टम दबाव | 16Mpa | ||||||
8, आयाम | 3800 × 2170 × 3050mm | ||||||
9, भार | 2.2t |
