उत्पाद विवरण:
|
डीजल इंजन: | कमिंस 6 सीटीए 8.3-सी 1 9 5 | पावर: | 145kW (195 एचपी) |
---|---|---|---|
स्पीड: | 1900rpm | हाइड्रोलिक चक: | PQ |
व्यास को पकड़ो: | 121 मिमी (4.76 इंच) | वजन: | 13000 किग्रा (28665 पाउंड) |
आयाम (एल × डब्ल्यू × एच): | 5600 × 2240 × 2650mm | परिवहन मार्ग: | स्टील क्रॉलर |
हाई लाइट: | कोर ड्रिल रिसाव,हीरा कोर ड्रिलिंग |

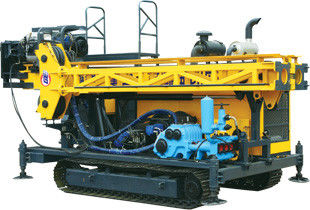

एचएडीएक्स -5 ए क्रॉलर माउंट एनक्यू 1300 एम मुख्यालय 1000 मीटर के साथ पूर्ण हाइड्रोलिक कोर ड्रिल रिग
क्रॉलर ड्रिलिंग रिग एचआईडीएक्स -5 ए नया मॉडल पूर्ण हाइड्रोलिक ड्रिल रिग एचएच ड्रिल-टेक ड्रिलिंग मशीनरी कं, लिमिटेड द्वारा विकसित की जाती है, जिसमें घरेलू और विदेश में उसी प्रकार के उपकरणों की उन्नत तकनीक के संदर्भ में है। क्रॉलर ड्रिलिंग रिग में एक उचित डिजाइन और श्रेष्ठ प्रदर्शन है। यह काम करना आसान है और रखरखाव के लिए
कुल यूनिट विशेषताएं:
क्रॉलर ड्रिलिंग रिग पूरी हाइड्रोलिक ड्राइविंग को गोद लेती है, क्रॉलर्स के साथ ही यात्रा करता है ड्रिल हेड वैरिएबल मोटर द्वारा दो-स्पीड मैकेनिकल गियर पाली के कार्य के साथ संचालित होता है, उन्नत और सरल संरचना के साथ स्प्ललेस गति बदलता है। रोटेटर को खिलाया जाता है और सिस्टम के साथ स्पिंडल और ऑयल सिलेंडर को श्रृंखला के साथ जोड़ा जाता है। सिस्टम में फ़ंक्शन है, अगर एक निश्चित दूरी पर तेल सिलेंडर के पिस्टन की छड़ें चलती हैं, तो ड्रिल सिर चलने की दूरी दोगुनी हो जाएगी। मस्तूल को अपने ड्रिलिंग छेद के कोण से 0 से 9 0 डिग्री के भीतर समायोजित किया जा सकता है, जिसमें गुरुत्वाकर्षण के कम केंद्र और संपूर्ण इकाई की अच्छी स्थिरता है। क्रॉलर ड्रिलिंग रिग ऑपरेटर को दृष्टि और व्यापक और आरामदायक काम करने की स्थिति के साथ एक अच्छा क्षेत्र प्रदान करता है। एचआईडीएक्स -5 ए हाइड्रोलिक क्रॉलर ड्रिल रिग समग्र संरचना में सुंदर दिखती है और लोगों के उन्मुख डिजाइन के विचारों का प्रतीक है।
लाभ:
(1) विश्वसनीय प्रदर्शन
अंतरराष्ट्रीय स्तर पर महत्वपूर्ण सहायक उपकरणों की खरीद के दिशानिर्देश पर आधारित, डीजल इंजन, हाइड्रोलिक पंप, मुख्य वाल्व, मोटर्स, क्रॉलर रिड्यूसर और प्रमुख हाइड्रोलिक स्पेयर पार्ट्स सभी देश में और विदेशों में मशहूर ब्रांड के उत्पादों को अपनाया गया है।
(2) उच्च दक्षता क्रॉलर ड्रिलिंग रिग
बड़े टोक़, उच्च शक्ति इकाई आवंटन और उचित संरचना डिजाइन और उन्नत संचालन पद्धति और 6 मीटर (1 9 .7 फुट) ड्रिल रॉड की लंबाई के साथ, ये सभी ड्रिल रिग के उच्च संचालन और प्रदर्शन क्षमता को गारंटी देते हैं।
(3) पर्यावरण संरक्षण हाइड्रोलिक क्रॉलर ड्रिल रिग
डीजल इंजन के कम प्रदूषण के निर्वहन के साथ, पेशेवर शोर कम करने के डिजाइन, ड्रिल रिग शहरी संचालन और प्रदर्शन के लिए उपयुक्त है।
(4) ऊर्जा बचत ड्रिलिंग रिग
उन्नत लोड संवेदनशील नियंत्रण तकनीक अपनाने के लिए, ड्रिल रिग ने बिजली की खपत और गर्मी की पीढ़ी को निम्नतम स्तर तक कम कर दिया है।
एक सुरुचिपूर्ण रूपरेखा, कॉम्पैक्ट संरचना, विश्वसनीय प्रदर्शन और ऑपरेशन के साथ आसानी से, यह वर्तमान घरेलू बाजार के पूर्ण हाइड्रोलिक कोर ड्रिल रिग में चयनित होने वाले प्राथमिकता वाले उपकरण होने चाहिए।
उपयोग का क्षेत्र
HYDX-5 ए प्रकार ड्रिल रिग मुख्य रूप से ढलान और सीधे छेद ड्रिलिंग के लिए प्रयोग किया जाता है। इसका उपयोग भूविज्ञान, धातु विज्ञान, कोयला, एन्यूक उद्योग, जल विज्ञान और अन्य उद्योग क्षेत्रों के अन्वेषण और पूर्वेक्षण के लिए किया जा सकता है। यह मुख्य रूप से हीरा और कार्बाइड-इत्तला बिट्स का उपयोग करके एक कोर ड्रिलिंग रिग है।
एचआईडीएक्स -5 ए के मुख्य प्रदर्शन पैरामीटर
डीजल इंजन | आदर्श | कमिंस 6 सीटीए 8.3-सी 1 9 5 (टर्बोचार्ज्ड और चार्ज जल ठंडा) |
विस्थापन | 8.3 एल (2.1 9 यूएस गैलन) | |
शक्ति | 145kW (195 एचपी) | |
रेटेड RPM (फ़ैक्टरी सेटिंग) | 2200rpm | |
ड्रिलिंग क्षमता क्रॉलर ड्रिलिंग रिग | BQ | 1500 मीटर (4920 फीट) |
NQ | 1300 मीटर (4264 फीट) | |
मुख्यालय | 1000 मीटर (3280 फीट) | |
पी क्यू | 680 मीटर (2230 फीट) | |
ड्रिल हेड | रोटेशन मोटर | डबल हाइड्रोलिक मोटर्स -वैकनीय और प्रतिवर्ती निर्माता: SAUER-DANFOSS |
आरपीएम हाइड्रोलिक क्रॉलर ड्रिल रिग | दो शिफ्ट / स्टीपलस बदलें 0-1145 आरपीएम | |
अनुपात | पहला 8.776: 1 दूसरा 2.716: 1 | |
हेड ओपनर | हाइड्रोलिक ड्राइव के साथ सवारी का रास्ता | |
हाइड्रोलिक चक (पीक्यू) | हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लम्पिंग, सामान्य रूप से बंद प्रकार अक्षीय होल्डिंग क्षमता 222 400 एन | |
मैक्स। टोक़ हाइड्रोलिक क्रॉलर ड्रिल रिग | 4650 एनएम (3427 एलबीएफ फीट) | |
व्यास को पकड़ो | 121 मिमी (4.76 इंच) | |
मैक्स। स्पिंडल की भारोत्तोलन क्षमता | 150 केएन (33720 एलबीएफ) | |
मैक्स। खिला पावर | 75 के.एन. (16860 एलबीएफ) | |
प्राथमिक पम्प पैकेज | एक्सल पिस्टन वैरिएबल विस्थापन ड्रिल हेड रोटेशन, मेन लहरा, मड पम्प एंड लाइन चरखी के ड्राइविंग के लिए ट्रिपलक्स पंप। | निर्माता: डैंफोस 1 पंप: 25 एमपी 3 पंप में: 25 एमपीए में 102 एलपीएम |
हाइड्रोलिक टैंक | क्षमता | 420 एल (111 यूएस गैलन) |
होस्टिंग स्पीड (एकल तार) | 38-70 मि / मिनट (नंगे ड्रम) | |
मुख्य की क्षमता | उत्थापन बल (एकल तार) | 77 किमी (17310 एलबीएफ) |
स्टील वायर व्यास | 18 मिमी (0.71 इंच) | |
इस्पात तार हाइड्रोलिक क्रॉलर ड्रिल रिग की लंबाई | 50 मीटर (164 फीट) | |
होस्टिंग स्पीड (एकल तार) | 164 मीटर / मिनट (नंगे ड्रम) | |
वायर लाइन की क्षमता लहरा मस्त | उत्थान फोर्स (एकल तार) | 12 केएन (26 9 8 एलबीएफ) (नंगे ड्रम) |
स्टील वायर व्यास | 6 मिमी (0.24 इंच) | |
स्टील वायर की लंबाई | 1500 मीटर (4920 फीट) | |
हाइड्रोलिक क्रॉलर ड्रिल रिग की मस्त ऊँचाई | 11 मीटर (36 फीट) | |
मस्त समायोजन कोण | 0 ° -90 ° | |
ड्रिलिंग एंगल | 45 ° -90 ° | |
भोजन स्ट्रोक | 3800 मिमी (150 इंच) | |
स्लीपेज स्ट्रोक | 1500 मिमी (59 इंच) | |
फ़ीड खींचो | 15000 किलो (33075 lb) | |
फ़ीड थ्रस्ट | 7500 किग्रा (16538 एलबी) | |
रॉड खींचो | 3 एम या 6 एम (9.84 फीट या 19.68 फीट) | |
कीचड़ पंप | प्रकार | रेसीप्रोकेटिंग पम्प ट्रिपलक्स सवार |
आदर्श | BW250 | |
आघात | 100 मिमी (3. 9 इंच) | |
आउटपुट वॉल्यूम | 250,145, 90, 52 एल / मिनट (66, 38, 24, 14 यूएस गैलन / मिनट) | |
स्राव दाब | 2.5, 4.5, 6.0, 6.0 एमपीए (363, 653, 870, 870 साई) | |
पैर दबाना | दबाना | 55.5-117.5 मिमी (2.1 9-4.63 इंच) छेद के माध्यम से Ф154 मिमी (6.06 इंच) |
अन्य | वजन | 13000 किग्रा (28665 पाउंड) |
आयाम (एल × डब्ल्यू × एच) | 5600 × 2240 × 2650 मिमी (220 × 88.2 × 104.3 इंच) | |
परिवहन मार्ग | स्टील क्रॉलर |
2. हमारे बारे में
हम चीन में हीरा कोर ड्रिलिंग रिसाव के अग्रणी निर्माताओं में से एक हैं,
हम स्पिंडल प्रकार के हीरे की कोर ड्रिलिंग रिग्स और सभी हाइड्रोलिक कोर ड्रिलिंग रिग्स की आपूर्ति और ड्रिलिंग क्षमता के साथ 100 मीटर से 4200 मीटर, कीचड़ पंपों और अन्य संबंधित ड्रिलिंग टूल की आपूर्ति भी कर सकते हैं।
हम किसी भी पूछताछ के लिए हमसे संपर्क करने के लिए पूरे विश्व में ग्राहकों का स्वागत करते हैं, और हम आपको संतुष्ट करने के लिए व्यावसायिक सेवा प्रदान करने के लिए अपनी पूरी कोशिश करेंगे।
3. सेवा
नौवहन का समय गंतव्य पर निर्भर करता है।
सामानों को जहाज करने के बाद, हम आपको शिपिंग जानकारी, साथ ही ट्रैकिंग विवरण ईमेल करेंगे।
माल वितरण के लिए सबसे उचित तरीके से वितरित किया जाएगा।
1. हमारे सभी ड्रिलिंग रिसावों को वारंटी अवधि और बिक्री सेवाओं के बाद प्रदान की जाती है, pls विवरण के लिए हमसे संपर्क करें।
2. हम अपने ड्रिलिंग उपकरणों के लिए lifer-long तकनीकी सहायता की पेशकश करते हैं, कृपया हमारे ड्रिलिंग पर कोई प्रश्न पूछने पर कृपया हमसे संपर्क करें।
आपके द्वारा प्राप्त किए गए उपकरण, हम आपको बताएंगे कि समस्या को ईमेल या फ़ोन द्वारा कैसे हल करें
उत्पाद दृश्य
