| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SINOCOREDRILL |
| प्रमाणन: | ISO9001 ,CE |
| मॉडल संख्या: | CR20 |
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | तीन माह |
| प्रकार: | पूर्ण हाइड्रोलिक सतह कोर ड्रिलिंग रिग | नमूना: | CR20 |
|---|---|---|---|
| इंजन: | कमिंस QSLB8.9 (ईयू स्टेज IIIA) | ड्रिलिंग क्षमता: | बीक्यू 2850एम एनक्यू 12250एम मुख्यालय 1850एम पीक्यू 1350एम |
| परिवहन आयाम: | 6250×2240×2480मिमी | वज़न: | 13500 किग्रा |
| प्रमुखता देना: | सतह सेट कोर ड्रिल रिग,242kw कोर ड्रिल रिग,8.9L कोर ड्रिल रिग |
||

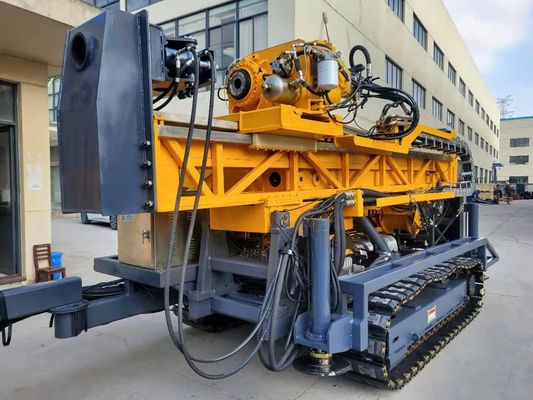

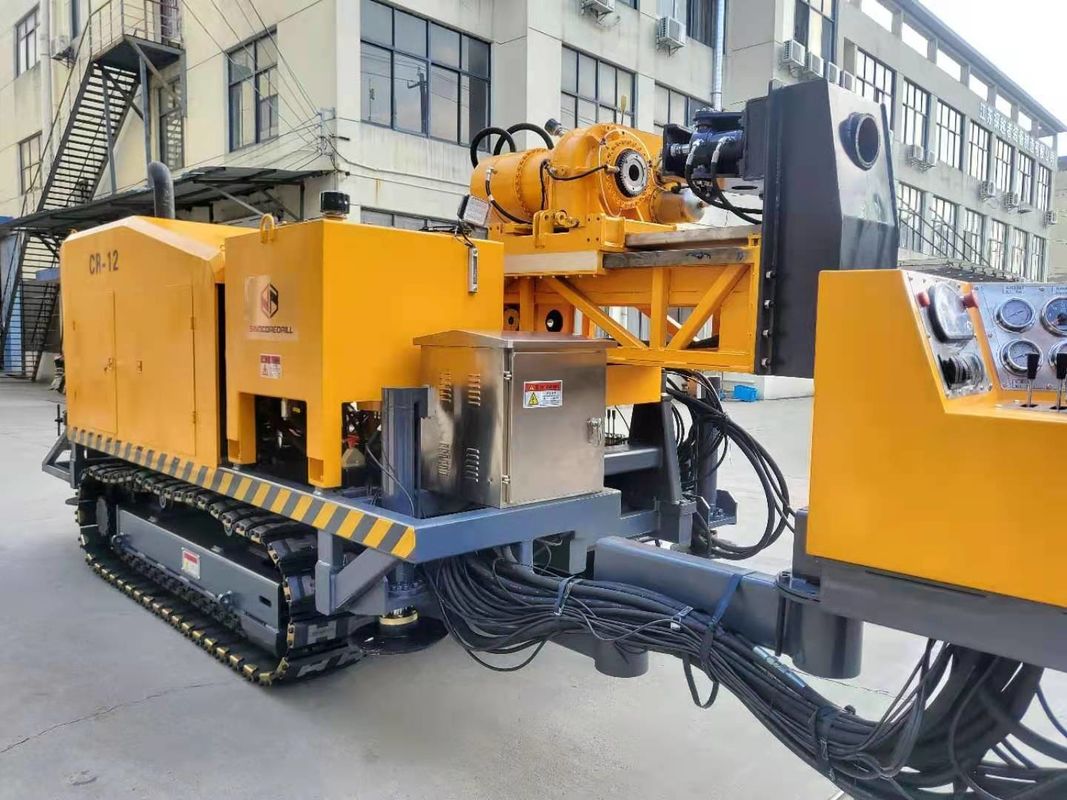

CR20 0° - 90° 242kw 8.9L NQ 2250m गहरी चट्टान गठन सतह सेट पूर्ण हाइड्रोलिक कोर ड्रिल रिग
HYDX-6 के उन्नत उपकरण को अद्यतन करें. ड्रिलिंग मशीन.
CR series core drill rig is a new type of full hydraulic core drilling machine designed and manufactured by our factory based on years of experience in geological exploration and the current market and users’ most requirements . इस मशीन का उपयोग सादा, पहाड़ी इलाके, उच्च तापमान, ठंडे क्षेत्रों के वातावरण के तहत काम करने के लिए किया जाता है. मुख्य मशीन स्व-चालित चेसिस क्रॉलर, इंजन शक्ति, कीचड़ पंप,लिंच और अन्य एकीकृत संरचना ,यह भी अनुकूलित किया जा सकता है मंच ट्रक संरचना, यह मुख्य रूप से धातु और गैर धातु ठोस खनिज सर्वेक्षण और अन्वेषण के लिए प्रयोग किया जाता है, इसके अलावा भी इंजीनियरिंग भूविज्ञान अन्वेषण में इस्तेमाल किया जा सकता है,जल भूगर्भ विज्ञान सर्वेक्षणइस रिग का उचित लेआउट, कॉम्पैक्ट संरचना, बेहतर प्रदर्शन, सरल संचालन और सुविधाजनक रखरखाव है।यह आदर्श कोरिंग ड्रिलिंग उपकरण है.
|
डीजल इंजन |
मॉडल | Cummins QSLB8.9 (EU चरण IIIA) | ||||||
| विस्थापन | 8.9L | |||||||
| शक्ति | 242kW (325HP) | |||||||
| रेटेड आरपीएम | 2100 आरपीएम | |||||||
|
ड्रिलिंग क्षमता |
BQ | 2850 मीटर | ||||||
| NQ | 2250 मीटर | |||||||
| मुख्यालय | 1850 मीटर | |||||||
| पीक्यू | 1350 मीटर | |||||||
|
ड्रिल हेड |
घुमावदार मोटर |
दो गति हाइड्रोलिक मोटर निर्माता: जर्मनी के रेक्सरोथ |
||||||
| आरपीएम |
तीन पाली चरणहीन परिवर्तनः 0-1250 आरपीएम |
|||||||
| अनुपात |
पहला आठवां।2:1 दो चार।2:1 तीसरा 1:1 |
|||||||
| हेड ओपनर |
हाइड्रोलिक ड्राइव के साथ साइड स्लाइडिंग रास्ता |
|||||||
|
हाइड्रोलिक चक ((PQ) |
294000N हाइड्रोलिकली खोला, डिस्क स्प्रिंग क्लैंपिंग, सामान्यतः सी बंद प्रकार 294000 एन की अक्षीय पकड़ क्षमता |
|||||||
| मैक्स. टॉर्क | 7550 N·m | |||||||
| व्यास पकड़ो | 121 मिमी | |||||||
| स्पिंडल की उठाने की क्षमता | 320 kN | |||||||
|
अधिकतम फ़ीडिंग पावर
|
140 kN | |||||||
|
प्राथमिक पंप
|
हाइड्रोलिक पंप: अक्षीय पिस्टन चर विस्थापन ट्रिप्लेक्स पंप रोटेटर, लिंच कीचड़ पंप और लेवलिंग जैक के ड्राइविंग के लिए। लोड सेंसर प्रणाली के साथ। |
निर्माता: डेनमार्क के डैनफोस पहला पंपः 380LPM 35 एमपीए पर दूसरा पंपः 260LPM 31.5MPa पर तीसरा पंपः 31.5MPa पर 130 LPM |
||||||
|
हाइड्रोलिक टैंक |
क्षमता | 500 लीटर (111 अमेरिकी गैलन) | ||||||
|
मुख्य लिफ्ट की क्षमता |
उठाने की गति (एकल तार) | 0-80 m/min (नंगे ड्रम) | ||||||
| उठाने की शक्ति (एकल तार) | 160 kN | |||||||
| स्टील वायर व्यास | 26-28 मिमी | |||||||
| इस्पात तार की लंबाई | 55 मीटर | |||||||
|
वायरलाइन लिफ्ट की क्षमता |
उठाने की शक्ति (एकल तार) | 15 kN ((3372 lbf) (नंगे ड्रम) | ||||||
| स्टील वायर व्यास | 6 मिमी ((0.24 इंच) | |||||||
| इस्पात तार की लंबाई | 3200 मीटर | |||||||
|
मास्ट |
मस्त ऊंचाई | 9.5 मीटर | ||||||
| मस्तूल समायोजन कोण | 0° ≈ 90° | |||||||
| ड्रिलिंग कोण |
क्षैतिज से 45o नीचे 90overtical
|
|||||||
| खाना पकाने का स्ट्रोक | 3700 मिमी | |||||||
| फिसलने वाला स्ट्रोक | 1000 मिमी | |||||||
| फ़ीड खींचें | 32 टन | |||||||
| फ़ीड जोर | 14 टन | |||||||
| रॉड खींचें | 3 मीटर या 6 मीटर (9.84 फीट या 19.68 फीट) | |||||||
|
मिट्टी पंप |
प्रकार | प्रतिवर्ती पंप ट्रिप्लेक्स प्लंगर | ||||||
| मॉडल | BW500 | |||||||
| स्ट्रोक | 110 मिमी (4.3 इंच) | |||||||
| आउटपुट वॉल्यूम | 500 लीटर/मिनट | |||||||
| डिस्चार्ज दबाव | 8.0 एमपीए | |||||||
| पैर क्लैंप | क्लैंपिंग का दायरा |
55.5-118 मिमी छेद के माध्यम से Ф165mm |
||||||
|
अन्य |
वजन | 13.50 टन | ||||||
| परिवहन आयाम | 6250 × 2240 × 2480 मिमी | |||||||
| परिवहन मार्ग | स्टील क्रॉलर | |||||||
|
आयातित प्रमुख घटकों का विवरण
|
||||||||
| 1 |
घुमावदार मोटर |
जर्मनी रेक्स्रोथ जीएमबीएच |
1 | A6VM160 | ||||
| 2 |
हाइड्रोलिक पंप |
Danfoss Co. Ltd |
3 | |||||
| 3 |
मुख्य नियंत्रण वाल्व |
Danfoss Co. Ltd |
2 | पीवीजी100,पीवीजी32-2 | ||||
| 4 |
मुख्य लिंच मोटर रिड्यूसर |
जर्मनी रेक्स्रोथ जीएमबीएच |
1 | |||||
| 5 |
द्वितीयक लिंच मोटर |
अमेरिकन ईटन कॉर्पोरेशन |
1 | |||||
| 6 |
क्रॉलर ट्रैक ड्राइव मोटर |
कोरिया जीजिन हाइड्रोलिक कंपनी लिमिटेड |
2 | |||||
| 7 |
लोचदार युग्मन |
जर्मन कंपनी KTR |
1 | |||||
| 8 |
डीजल इंजन |
डोंगफेंग कमिंस पावर सी |
1 | |||||
| 9 |
मिट्टी पंप |
Jiangsu Elephants Machinery Co., Ltd. |
1 | BW320 | ||||
| 10 |
हाइड्रोलिक क्लैंप |
स्व उत्पाद |
1 | |||||
| 11 |
कुँए के सिर का धारक |
स्व उत्पाद |
1 | |||||
| 12 |
ऑपरेटिंग प्लेटफार्म |
स्व उत्पाद |
1 | |||||
| 13 |
क्रॉलर चेसिस |
स्व उत्पाद |
1 | |||||
| 14 |
मस्त (दूरबीन) |
स्व उत्पाद |
1 | |||||
| 15 |
ड्रिल हेड |
स्व उत्पाद |
1 | |||||
| 16 |
ऊपरी और निचले केंद्रीकरण |
स्व उत्पाद |
2 | BQ,NQ,HQ | ||||
| 17 |
ड्रिल हेड का जबड़ा |
2 | BQ,NQ,HQ | |||||
| 18 |
कुँए के सिर के धारक का जबड़ा |
2 | BQ,NQ,HQ | |||||
| 19 |
सुरक्षा यंत्र |
स्व उत्पाद |
||||||
| 20 |
सहायक सहायता |
1 | ||||||
| 21 |
मशीन के सामान |
स्व उत्पाद |
1 |
सीलिंग रिंग, स्लिपर कीचड़ पंप भागों, उपकरण, आदि |
||||
