| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SINOCOREDRILL |
| प्रमाणन: | ISO9001 ,CE |
| मॉडल संख्या: | CR20 |
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | तीन माह |
| प्रकार: | पूर्ण हाइड्रोलिक भूतल कोर ड्रिलिंग रिग | नमूना: | CR20 |
|---|---|---|---|
| यन्त्र: | कमिंस QSLB8.9 (EU स्टेज IIIA) | ड्रिलिंग क्षमता: | बीक्यू 2850 एम एनक्यू 12250 एम मुख्यालय 1850 एम पीक्यू 1350 एम |
| परिवहन आयाम: | 6250 × 2240 × 2480 मिमी | वजन: | 13500 किग्रा |
| प्रमुखता देना: | सतह सेट कोर ड्रिल रिग,242kw कोर ड्रिल रिग,8.9L कोर ड्रिल रिग |
||

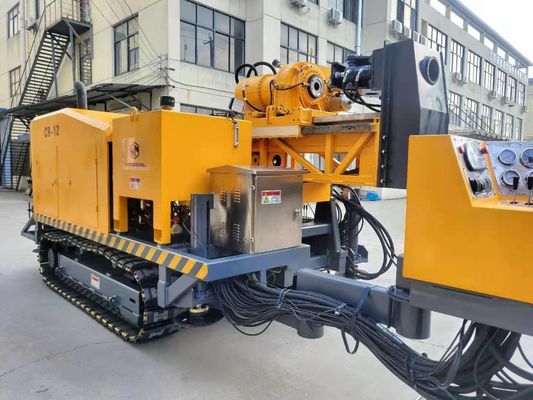

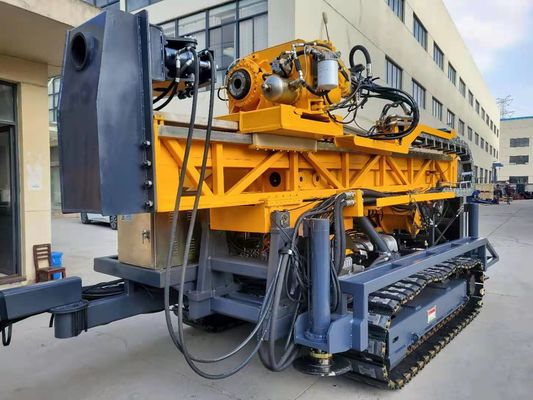

CR20 0 ° - 90 ° 242kw 8.9L NQ 2250m डीप रॉक संरचना सतह सेट पूर्ण हाइड्रोलिक कोर ड्रिल रिग
HYDX-6। उन्नत मशीन के उन्नत उपकरणों को अपडेट करें।
सीआर श्रृंखला कोर ड्रिल रिग एक नए प्रकार का पूर्ण हाइड्रोलिक कोर ड्रिलिंग मशीन है जिसे हमारे कारखाने द्वारा भूवैज्ञानिक अन्वेषण और वर्तमान बाजार और उपयोगकर्ताओं की सबसे अधिक आवश्यकताओं के अनुभव के आधार पर डिजाइन और निर्मित किया गया है।इस मशीन का उपयोग सादे, पहाड़ी इलाकों, उच्च तापमान, ठंडे क्षेत्रों के वातावरण में काम करने के लिए किया जाता है।मुख्य मशीन स्व-चालित चेसिस क्रॉलर, इंजन पावर, मिट्टी पंप, चरखी और अन्य एकीकृत संरचना को गोद लेती है, यह भी अनुकूलित किया जा सकता है प्लेटफार्म ट्रक संरचना, यह मुख्य रूप से धातु और गैर-धातु ठोस खनिज सर्वेक्षण और अन्वेषण के लिए उपयोग किया जाता है, इसके अलावा, यह भी अन्वेषण कर सकते हैं इंजीनियरिंग भूविज्ञान अन्वेषण, जल विज्ञान सर्वेक्षण, टोही और तेल और गैस क्षेत्र की खोज, पानी की अच्छी तरह से ड्रिलिंग आदि में उपयोग किया जा सकता है।रिग में उचित लेआउट, कॉम्पैक्ट संरचना, बेहतर प्रदर्शन, सरल संचालन और सुविधाजनक रखरखाव है।यह आदर्श कोरिंग ड्रिलिंग उपकरण है।
|
डीजल इंजन |
नमूना | कमिंस QSLB8.9 (EU स्टेज IIIA) | ||||||
| विस्थापन | 8.9 एल | |||||||
| शक्ति | 242kW (325HP) | |||||||
| आरपीएम रेटेड | 2100rpm | |||||||
|
ड्रिलिंग क्षमता |
BQ | 2850 मी | ||||||
| एनक्यू | 2250 मी | |||||||
| मुख्यालय | 1850 मी | |||||||
| पी क्यू | 1350 मी | |||||||
|
ड्रिल हेड |
रोटेशन की मोटर |
दो-स्पीड हाइड्रोलिक मोटर निर्माता: जर्मनी का रेक्स्रोथ |
||||||
| आरपीएम |
तीन पारियों स्टेपलेस चेंज: 0-1250 RPM |
|||||||
| अनुपात |
पहली 8.2: 1 2nt 4.2: 1 3nd 1: 1 |
|||||||
| प्रमुख सलामी बल्लेबाज |
हाइड्रोलिक ड्राइव के साथ बग़ल में फिसलने रास्ता |
|||||||
|
हाइड्रोलिक चक (PQ) |
294000N हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैम्पिंग, सामान्य रूप से C बंद प्रकार 294000 एन की अक्षीय होल्डिंग क्षमता |
|||||||
| मैक्स।टॉर्कः | 7550 एन · एम | |||||||
| व्यास धारण करें | 121 मिमी | |||||||
| मैक्स।धुरी की उठाने की क्षमता | 320 केएन | |||||||
|
मैक्स।खिला शक्ति
|
140 केएन | |||||||
|
प्राथमिक पंप
|
हाइड्रोलिक पंप: घूर्णी, चरखी कीचड़ पंप और लेवलिंग जैक की ड्राइविंग के लिए अक्षीय पिस्टन चर विस्थापन ट्रिपल एक्स पंप। लोड सेंसिंग सिस्टम के साथ। |
निर्माता: डेनमार्क के डैनफॉस पहला पंप: 380 एमएलपी 35 एमपीए पर दूसरा पंप: 31.5MPa पर 260LPM तीसरा पंप: 31.5MPa पर 130 एलपीएम |
||||||
|
हाइड्रोलिक टैंक |
क्षमता | 500 एल (111 अमेरिकी गैलन) | ||||||
|
मुख्य लहरा की क्षमता |
उत्थापन गति (एकल तार) | 0-80 मीटर / मिनट (नंगे ड्रम) | ||||||
| उत्थापन बल (एकल तार) | 160 केएन | |||||||
| स्टील वायर व्यास | 26-28 मिमी | |||||||
| स्टील के तार की लंबाई | 55 मी | |||||||
|
वायरलाइन लहरा की क्षमता |
उत्थापन बल (एकल तार) | 15 kN (3372 lbf) (नंगे ड्रम) | ||||||
| स्टील वायर व्यास | 6 मिमी (0.24 इंच) | |||||||
| स्टील के तार की लंबाई | 3200 मी | |||||||
|
मस्तूल |
मस्त कद | 9.5 मी | ||||||
| मस्त समायोजन कोण | 0 ° -90 ° | |||||||
| ड्रिलिंग कोण |
45 ऑफ क्षैतिज से 90 डिग्री तक नीचे
|
|||||||
| खिला स्ट्रोक | 3700 मिमी | |||||||
| स्लिपेज स्ट्रोक | 1000 मिमी | |||||||
| पुल को खिलाओ | 32 टन | |||||||
| थ्रस्ट को खिलाएं | 14 टन | |||||||
| रॉड खींचो | 3 मी या 6 मी (9.84 फ़ीट या 19.68 फ़ीट) | |||||||
|
कीचड़ पंप |
प्रकार | पंप ट्रिपल ट्रिपल सवार | ||||||
| नमूना | BW500 | |||||||
| आघात | 110 मिमी (4.3 इंच) | |||||||
| आउटपुट मात्रा | 500 एल / मिनट | |||||||
| स्राव दाब | 8.0 मेपा | |||||||
| पैर दबाना | क्लैंपिंग स्कोप |
55.5-118 मिमी छेद के माध्यम से Ф165 मिमी |
||||||
|
अन्य |
वजन | 13.50 टन | ||||||
| परिवहन आयाम | 6250 × 2240 × 2480 मिमी | |||||||
| परिवहन मार्ग | स्टील क्रॉलर | |||||||
|
प्रमुख आयातित घटकों का विवरण
|
||||||||
| 1 |
रोटेशन की मोटर |
जर्मनी रेक्स्रोथ GmbH |
1 | A6VM160 | ||||
| २ |
हाइड्रोलिक पंप |
Danfoss कंपनी लिमिटेड |
३ | |||||
| ३ |
मुख्य नियंत्रण वाल्व |
Danfoss कंपनी लिमिटेड |
२ | PVG100, PVG32-2 | ||||
| ४ |
मुख्य चरखी मोटर reducer |
जर्मनी रेक्स्रोथ GmbH |
1 | |||||
| ५ |
माध्यमिक चरखी मोटर |
अमेरिकन ईटन कॉर्पोरेशन |
1 | |||||
| ६ |
क्रॉलर ट्रैक ड्राइव मोटर |
कोरिया Jijin हाइड्रोलिक कं, लिमिटेड |
२ | |||||
| । |
लोचदार युग्मन |
जर्मन कंपनी केटीआर |
1 | |||||
| । |
डीजल इंजन |
डोंगफेंग कमिंस पावर सी |
1 | |||||
| ९ |
कीचड़ पंप |
Jiangsu हाथियों मशीनरी कं, लिमिटेड |
1 | BW320 | ||||
| १० |
हाइड्रोलिक क्लैंप |
स्वयं का उत्पादन |
1 | |||||
| 1 1 |
वेलहेड होल्डर |
स्वयं का उत्पादन |
1 | |||||
| १२ |
संचालन मंच |
स्वयं का उत्पादन |
1 | |||||
| १३ |
क्रॉलर चेसिस |
स्वयं का उत्पादन |
1 | |||||
| १४ |
मस्त (दूरबीन) |
स्वयं का उत्पादन |
1 | |||||
| १५ |
ड्रिल हेड |
स्वयं का उत्पादन |
1 | |||||
| १६ |
ऊपरी और निचले केंद्रीय |
स्वयं का उत्पादन |
२ | बीक्यू, एनक्यू, मुख्यालय | ||||
| १। |
ड्रिल हेड के जबड़े |
२ | बीक्यू, एनक्यू, मुख्यालय | |||||
| १। |
वेलहेड धारक का जबड़ा |
२ | बीक्यू, एनक्यू, मुख्यालय | |||||
| १ ९ |
सुरक्षा उपकरण |
स्वयं का उत्पादन |
||||||
| २० |
सहायक सहायता |
1 | ||||||
| २१ |
मशीन का सामान |
स्वयं का उत्पादन |
1 |
सील की अंगूठी, चप्पल कीचड़ पंप भागों, उपकरण, आदि |
||||
