उत्पाद विवरण:
|
प्रकार: | पूर्ण हाइड्रोलिक भूतल कोर ड्रिलिंग रिग | नमूना: | Cr12 |
---|---|---|---|
यन्त्र: | CumminsQSB5.9-C210 154KW | ड्रिलिंग क्षमता: | बीक्यू 1350 एम एनक्यू 1050 एम मुख्यालय 720 एम पीक्यू 470 एम |
परिवहन आयाम: | 5980 × 2240 × 2480mm | वजन: | 10200 KG |
हाई लाइट: | 154kw अन्वेषण ड्रिलिंग रिग,कमिंस अन्वेषण ड्रिलिंग रिग,कमिंस अन्वेषण ड्रिल रिग |

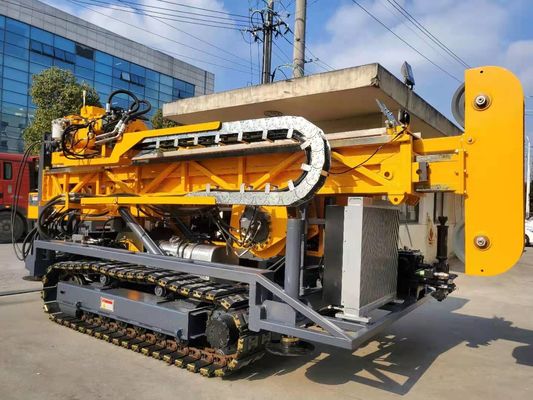

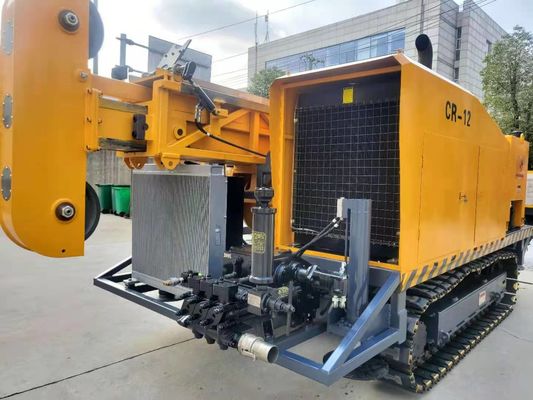

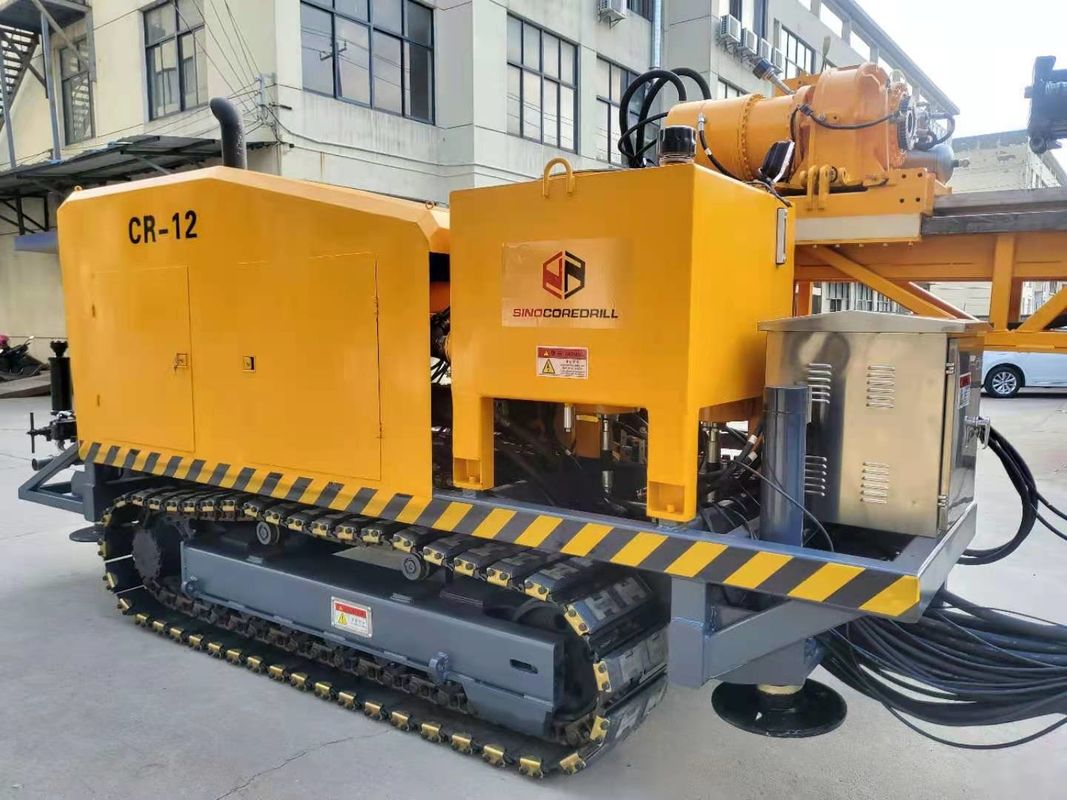

CR-12 पूर्ण हाइड्रोलिक कोर ड्रिलिंग मशीन ड्रिलिंग रिग 154KW
CR-12 पूर्ण हाइड्रोलिक कोर ड्रिलिंग मशीन एक नए प्रकार की पूर्ण हाइड्रोलिक कोर ड्रिलिंग मशीन है जिसे सिनोसोक्रिल ग्रुप द्वारा डिजाइन और निर्मित किया गया है जो देश और विदेश में एक ही प्रकार की ड्रिलिंग मशीन की उन्नत तकनीक के स्वतंत्र अनुसंधान और विकास पर आधारित है।
रिग में उचित लेआउट, कॉम्पैक्ट संरचना, बेहतर प्रदर्शन, सरल संचालन और सुविधाजनक रखरखाव है।यह आदर्श कोरिंग ड्रिलिंग उपकरण है।
1. मशीन विशेषताएं:
मशीन पूर्ण हाइड्रोलिक ड्राइव को गोद लेती है और स्टील ट्रैक पर चलती है।पावर हेड वेरिएबल पंप और वैरिएबल मोटर द्वारा संचालित होता है और मशीनरी में उन्नत और सरल संरचना के साथ चार स्टेपलेस स्पीड रेगुलेशन होते हैं।सिलेंडर को सीधे सिस्टम में खिलाया जाता है, गति स्थिर और विश्वसनीय होती है;मस्तूल उद्घाटन कोण को 0 ° ~ 90 ° की सीमा में समायोजित कर सकता है।पूरी मशीन के गुरुत्वाकर्षण का केंद्र कम है और स्थिरता अच्छी है।ऑपरेटरों को अच्छे दृश्य क्षेत्र और विशाल और आरामदायक कामकाजी वातावरण प्रदान करें;समग्र आकार सुंदर है, और लोगों को उन्मुख डिजाइन अवधारणा को दर्शाता है।
1) विश्वसनीय प्रदर्शन
मुख्य सामान अंतरराष्ट्रीय स्तर पर खरीदे जाते हैं।डीजल इंजन, हाइड्रोलिक पंप, मुख्य वाल्व, मोटर, ट्रैवल रिड्यूसर और महत्वपूर्ण हाइड्रोलिक सामान सभी को देश और विदेश में प्रसिद्ध ब्रांडों से चुना जाता है।
2) उच्च कुशल
बड़े टोक़, उच्च शक्ति विन्यास, उचित संरचनात्मक डिजाइन, उन्नत संचालन मोड और 6 मीटर लंबी ड्रिल पाइप ड्रिल के कुशल निर्माण को सुनिश्चित करते हैं।
3) पर्यावरण संरक्षण
डीजल इंजन उत्सर्जन राष्ट्रीय तीसरा इलेक्ट्रॉनिक इंजेक्शन डीजल इंजन, कम प्रदूषण उत्सर्जन, पेशेवर शोर में कमी डिजाइन है, ताकि ड्रिलिंग आरआईजीएस शहरी निर्माण के लिए उपयुक्त हो सके।
4) ऊर्जा की बचत
रिग बिजली की खपत और सिस्टम की गर्मी को कम करने के लिए उन्नत लोड संवेदनशील नियंत्रण प्रौद्योगिकी का उपयोग करता है।
2. आवेदन का क्षेत्र
CR-12 ड्रिलिंग मशीन मुख्य रूप से झुकाव और सीधे छेद ड्रिलिंग के लिए उपयोग की जाती है, जो भूविज्ञान, धातु विज्ञान, कोयला, परमाणु उद्योग, जल विज्ञान और अन्य उद्योगों के लिए उपयुक्त है।यह मुख्य रूप से हीरे और हार्ड मिश्र धातु ड्रिलिंग के लिए एक कोर ड्रिलिंग उपकरण है।
सही उपयोग और उचित रखरखाव मशीन के सर्वश्रेष्ठ प्रदर्शन के लिए पूरा खेल दे सकता है, कार्य कुशलता में सुधार कर सकता है और मशीन के सेवा जीवन को लम्बा खींच सकता है।इसलिए, हम आशा करते हैं कि अधिकांश उपयोगकर्ता इस मैनुअल की आवश्यकताओं के अनुसार सख्त संचालन और रखरखाव कर सकते हैं।
डीजल इंजन | नमूना | कमिन्स QSB5.9-C210-30 (ईयू स्टेज IIIA) |
विस्थापन | 5.9 एल | |
शक्ति | 154kW (205HP) | |
रेटेड RPM (फैक्टरी सेटिंग) | 2000rpm | |
ड्रिलिंग क्षमता | BQ | 1350 मी |
एनक्यू | 1050 मी | |
मुख्यालय | 720 मी | |
पी क्यू | 470 मी | |
ड्रिल हेड | रोटेशन की मोटर |
दो-स्पीड हाइड्रोलिक मोटर निर्माता: जर्मनी का रेक्स्रोथ |
आरपीएम | तीन बदलाव / चरण कम से कम 0-1250 RPM बदलें | |
अनुपात |
पहली 8.276: 1 दूसरा 4.164: 1 3nd 1: 1 |
|
प्रमुख सलामी बल्लेबाज | हाइड्रोलिक ड्राइव के साथ बग़ल में फिसलने रास्ता | |
हाइड्रोलिक चक (PQ) |
हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैम्पिंग, सामान्य रूप से C बंद प्रकार 228000 एन की अक्षीय होल्डिंग क्षमता |
|
मैक्स।टॉर्कः | 4750 एन · एम | |
व्यास धारण करें | 121 मिमी | |
मैक्स।धुरी की उठाने की क्षमता | 220 केएन | |
मैक्स।खिला शक्ति | 110 केएन | |
प्राथमिक पंप
|
हाइड्रोलिक पंप: घूर्णी, चरखी कीचड़ पंप और लेवलिंग जैक की ड्राइविंग के लिए अक्षीय पिस्टन चर विस्थापन ट्रिपल एक्स पंप। लोड सेंसिंग सिस्टम के साथ। |
निर्माता: डेनमार्क के डैनफॉस पहला पंप:31.5MPa पर 260LPM दूसरा पंप:28MPa पर 130LPM तीसरा पंप: 28MPa पर 130 एलपीएम |
हाइड्रोलिक टैंक | क्षमता | 420 एल (111 अमेरिकी गैलन) |
मुख्य लहरा की क्षमता | उत्थापन गति (एकल तार) | 0-80 मीटर / मिनट (नंगे ड्रम) |
उत्थापन बल (एकल तार) | 80Kn (8T) --- 100Kn (10T) को अपडेट करें | |
स्टील वायर व्यास | 22 मिमी(0.86 इंच) | |
स्टील के तार की लंबाई | 45 मी | |
वायरलाइन लहरा की क्षमता | उत्थापन बल (एकल तार) | 15 kN (3372 lbf) (नंगे ड्रम) |
स्टील वायर व्यास | 6 मिमी(0.24 इंच) | |
स्टील के तार की लंबाई | 1600 मी | |
मस्तूल | मस्त कद | 9.5 मी |
मस्त समायोजन कोण | 0 ° -90 ° | |
ड्रिलिंग कोण |
45 ऑफ क्षैतिज से 90 डिग्री तक नीचे
|
|
खिला स्ट्रोक | 3650 मिमी | |
स्लिपेज स्ट्रोक | 1500 मिमी | |
पुल को खिलाओ | 18000 किग्रा | |
थ्रस्ट को खिलाएं | 7500 किग्रा | |
रॉड खींचो | 3 मी या 6 मी (9.84 फ़ीट या 19.68 फ़ीट) | |
कीचड़ पंप | प्रकार | पंप ट्रिपल ट्रिपल सवार |
नमूना | BW250 | |
आघात | 110 मिमी (4.3 इंच) | |
आउटपुट मात्रा | 250,180,122 एल / मिनट | |
स्राव दाब | 5.0, 6.0, 8.0 एमपीए | |
पैर दबाना | क्लैंपिंग स्कोप |
55.5-118 मिमी छेद के माध्यम से Ф165 मिमी |
अन्य | वजन | 10200 किग्रा |
परिवहन आयाम (L × W × H) | 5980 × 2240 × 2480 मिमी | |
परिवहन मार्ग | स्टील क्रॉलर |
