उत्पाद विवरण:
|
प्रकार: | एंकर ड्रिलिंग रिग जेट ग्राउटिंगग | आदर्श: | 185D |
---|---|---|---|
छेद व्यास: | 150 ~ 250 मिमी | गहराई का छेद: | 200 ~ 150 मीटर |
रॉड व्यास: | 73/89/102/114 मिमी | छेद कोण: | 0 ~ 90 ° |
वजन: | 6350kg | आकार: | 5400X2100x 2100 मिमी |
हाई लाइट: | कोर ड्रिल रिग्स,डायमंड कोर ड्रिलिंग |

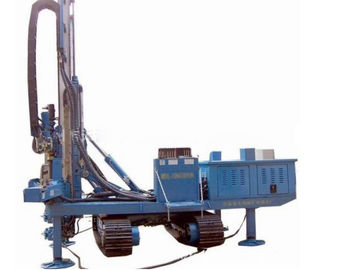

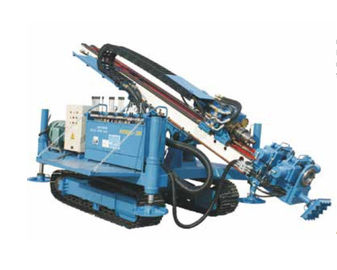

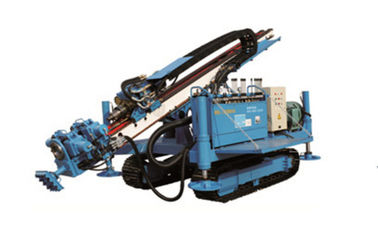

73/89/102/114 एमएम रॉड डायमीटर हाइड्रोलिक एंकर ड्रिलिंग रिग 185 डी अधिकतम ड्रिलिंग गहराई 200 मीटर
एंकर ड्रिलिंग रिग मुख्य रूप से एंकरिंग, जेट ग्राउंटिंग और डीटरिंग के लिए एक हाईग दक्षता ड्रिलिंग रिग है, यह श्रृंखला ड्रिलिंग रिग सब-हाईड्रोलिक संचालित ड्रिल है जो मेट्रो, हाई-डे्रस बिल्डिंग, एयरपोर्ट और अन्य गहरे फाउंडेशन पिट की आवश्यकताओं के अनुसार है।
मुख्य विशेषताएं:
1. निम्नलिखित प्रक्रिया निर्माण के लिए उपयुक्त है।
1.1 एंकरिंग ड्रिल पाइप की ड्रिलिंग, ड्रिलिंग और ड्रिलिंग के लिए उपयुक्त है।
1.2 भंवर स्प्रे एकल वजन, डबल, ट्रिपल ज़ुल्फ़ स्प्रे, आदि के लिए उपयुक्त हो सकता है, एकल वजन, डबल, ट्रिपल ज़ुल्फ़, स्प्रे और स्प्रे के लिए अलग-अलग मॉड्यूल के साथ।
2, टोक़ और घूर्णी गति उचित व्यवस्था पर ले जाने के लिए वास्तविक आवश्यकता के अनुसार हो सकती है, अग्रिम अनुसूची 3.4 मीटर, 3 मीटर ड्रिल पाइप, आवरण यौगिक ड्रिलिंग हो सकती है, अलग-अलग विन्यास विन्यास के अनुसार हो सकता है टोक़ गाइरेटर, अनुकूलन क्षमता में सुधार रिग के।
3. क्रॉलर चेसिस, उच्च घूर्णन प्लेटफॉर्म, बड़े व्यास के लेग ऑयल सिलेंडर, 0.9 मीटर स्लाइड फ्रेम और छिद्र समर्थन उपकरण से लैस है, जो ड्रिलिंग रिग शिफ्ट और स्थिति को बेहद सुविधाजनक बनाता है, और ड्रिलिंग स्थिर और विश्वसनीय है।
4. लोडिंग और अनलोडिंग ड्रिल पाइप और केसिंग श्रम तीव्रता कम दक्षता और उच्च दक्षता बनाने के लिए क्लैंपिंग झोंपड़ी से लैस है।
5. विकसित ड्रिलिंग उपकरण, जो निर्माण प्रक्रिया को पूरा कर सकते हैं:
5.1 तीन-विंग बिट ड्रिलिंग, स्लरी स्लैग, मिट्टी की परत और रेत की परत में उच्च गति ड्रिलिंग के लिए उपयुक्त है।
5.2 वायु ड्रिल हैमर ड्रिलिंग, एयर डिस्चार्ज स्लैग। रॉक स्ट्रैटा और टूटी हुई परतों के निर्माण के लिए उपयुक्त।
5.3 छेद नीचे हाइड्रोलिक हथौड़ा ड्रिलिंग, मिट्टी का निर्वहन। यह भारी पानी की सामग्री जैसे कि कुचल परत और रेत अंडे की परत के निर्माण के लिए उपयुक्त है।
5.4 आवरण ड्रिलिंग।
5.5 ड्रिल पाइप और आवरण यौगिक ड्रिलिंग।
आवेदन की गुंजाइश:
फाउंडेशन पिट में माइक्रो-फिलिंग पाइल, जियोथर्मल होल (वेल) कंस्ट्रक्शन, जांच, स्टैटिक कांटेक्ट (5T का स्टैटिक कॉन्टैक्ट), डायनैमिक वगैरह।
आदर्श | 135D | 150D | 200D |
छेद व्यास (मिमी) | Φ150 ~ Φ250 | Φ150 ~ Φ250 | Φ150 ~ Φ250 |
छेद गहराई (एम) | 100-140 | 130-170 | 180-220 |
रॉड व्यास (मिमी) | Φ73 या Φ89 | Φ73or Φ89 | Φ73or Φ89 |
ड्रिल कोण (°) | 0-90 | 0-90 | 0-90 |
रोटरी गति (आर / मिनट) | 10/20/25/40/50 / 60/70/100/120/140 | 10/20/30/35/40/60 / 65/70/85/130/170 | 40/45/80/85 / 90/170 |
रोटरी टोक़ (एनएम) | 6800 | 7500 | 10000 |
स्ट्रोक (मिमी) | 3400 | 3400 | 3400 |
फ़ीड स्ट्रोक (मिमी) | 65 | 70 | 78 |
उठाने की गति (एम / मिनट) | 0 ~ 1.4, / 7/18/26 | 0 ~ 5, / 7/23/30 | 0 0 1.4 समायोज्य / 16/18 |
दबाव (केएन) | 33 | 36 | 40 |
दबाव की गति (एम / मिनट) | 0 ~ 2.8, / 14/36/80 | 0 ~ 10, / 14/46/59 | 0 0 2.8 समायोज्य / 32/35 |
इनपुट पावर (KW) | 55 + 18.5 + 2.2 | 55 + 18.5 | 55 + 30 + 2.2 |
वजन (किग्रा) | 6000 | 6000 | 9200 |
परिवहन निंदा (एल × डब्ल्यू × एच मिमी) | 5400 × 2100 × 2000 | 5400 × 2100 × 2000 | 6350 × 2100 × 2250 |
