उच्च हाइड्रोलिक माइनिंग डायरेक्शनल ड्रिलिंग रिग्स विथ हाई टोक़, क्रॉलर

उच्च टोक़, क्रॉलर के साथ पूर्ण हाइड्रोलिक खनन दिशात्मक ड्रिलिंग रिसाव

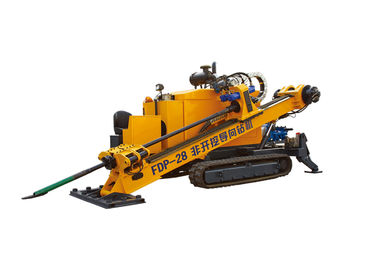

The FDP-28 horizontal directional drilling rig is driven with full hydraulic system. FDP-28 क्षैतिज दिशात्मक ड्रिलिंग रिग पूर्ण हाइड्रोलिक प्रणाली के साथ संचालित है। Propelled with its own crawlers. अपने स्वयं के क्रॉलर के साथ प्रस्तावित। With reasonable structure, easy operation, high efficiency; उचित संरचना, आसान संचालन, उच्च दक्षता के साथ; main hydraulic components, motor and mud pump all selected and adopted from domestic famous-brand products as auxiliary equipemts; मुख्य हाइड्रोलिक घटकों, मोटर और मिट्टी पंप सभी चयनित और घरेलू घरेलू-ब्रांड उत्पादों से सहायक सहायक के रूप में अपनाया गया; with durable rubber belts of crawlers, the rig is suitable for moving in the city with no injury of pavement. क्रॉलर के टिकाऊ रबर बेल्ट के साथ, शहर में फुटपाथ की कोई चोट नहीं होने के कारण रिग उपयुक्त है। And the rig could get on and off standard trailer on its own and it is quick and convenient for transportation and allocation. और रिग अपने दम पर मानक ट्रेलर को चालू और बंद कर सकता है और यह परिवहन और आवंटन के लिए त्वरित और सुविधाजनक है। With low center of gravity, the rig is durable and reliable and in good stability with graceful structure. गुरुत्वाकर्षण के कम केंद्र के साथ, रिग टिकाऊ और विश्वसनीय है और सुशोभित संरचना के साथ अच्छी स्थिरता में है।

• प्रमुख भागों और सहायक घटकों को देश और विदेश में प्रसिद्ध-ब्रांड उत्पादों से चुना और अपनाया जाता है।

• कमिंस डीजल इंजन की मजबूत शक्ति और कम शोर को अपनाया, शहर में प्रदर्शन के लिए लागू होने के लिए रिग अधिक उपयुक्त है।

• उच्च टोक़ और स्थिर प्रदर्शन के साथ, ड्रिल सिर दो गति में चार समानांतर मोटर्स द्वारा संचालित होता है।

• वायर्ड रिमोट कंट्रोल के साथ, ट्रैक असेंबलियों को संचालित करना आसान है।

• The mud pump is driven hydraulically with mechanical gear shift/stepless speed change. कीचड़ पंप को हाइड्रोलिक गियर शिफ्ट / स्टेपलेस स्पीड परिवर्तन के साथ हाइड्रॉलिक रूप से संचालित किया जाता है। The displacement could be adjusted flexibly according to different geological conditions and performance techniques. विस्थापन को विभिन्न भूवैज्ञानिक स्थितियों और प्रदर्शन तकनीकों के अनुसार लचीले ढंग से समायोजित किया जा सकता है।

• रॉड को अपनाया, व्यास में 73 मिमी और लंबाई में 3 मीटर, ड्रिलिंग उपकरण मिलान के सामान में पूर्ण हैं और असामान्य रूप से ग्राहकों की आवश्यकता के अनुसार उत्पादित किया जा सकता है।

• हाइड्रोलिक आउट्रिगर्स से लैस, रिग को सुविधा और सुगमता के साथ संतुलन और स्थिरता के लिए समायोजित किया जा सकता है।

• व्यक्तिगत रूप से कीचड़ प्रसंस्करण इकाई से लैस, इंजेक्शन को अपनाने और भंडारण भंडारण विधि को पुन: व्यवस्थित करने से दक्षता बढ़ जाएगी और श्रम की तीव्रता कम हो जाएगी।

• FDP-28 / FDP / 28Z तकनीकी जानकारी

  मेन मशीन
  इंजन की शक्ति	132kw (177HP) @ 2200r / मिनट
  Max. मैक्स। Push capacity पुश क्षमता	280KN (62944 lbf)
  Max. मैक्स। Pull capacity खींचने की क्षमता	280KN (62944 lbf)
  मूल्यांकन टोक़	10000 एन · एम (7370 एलबीएफ · फीट)
  खोखले धुरी RPM	निचला 0-56r ​​/ मिनट
  	उच्च 0-112r / मिनट
  खिला स्ट्रोक	3300 मिमी (130 इंच)
  गाइड होल का व्यास	130 मिमी (5.12 इंच)
  ड्रिलिंग कोण	0 डिग्री 20 डिग्री
  हाइड्रोलिक प्रणाली का दबाव	20 एमपीए (2901 साई)
  यात्रा की गति	2-2.6 किमी / घंटा (6560-8528 फीट / घंटा)
  संरचनात्मक शैली	रबर क्रॉलर और कीचड़ पंप के साथ एकीकृत
  आयाम (L × W × H)	5700 × 2100 × 2000 मिमी (225 × 83 × 79 इंच)
  वजन	8200 किग्रा (18080 पौंड)
  कीचड़ पंप
  विशिष्टता	BW-250
  Max. मैक्स। Discharge मुक्ति	250 एल / मिनट (66US गैलन / मिनट)
  पीक दबाव	10 एमपीए (1450 पीएसआई)
  मड प्रोसेस सिस्टम
  इंजन का डाटा	4KW (5.4HP) पेट्रोल इंजन
  पंप पैरामीटर	KGP30, 30 M3/ एच (1059 फीट)3/ घंटा)
  कीचड़ प्रसंस्करण क्षमता	6 एम3/ एच (212 फीट)3/ घंटा)
  मिट्टी की टंकी	2 एम3 (71 फीट3/ घंटा)
  ड्रिलिंग उपकरण और सहायक प्रणाली
  रॉड की विशिष्टता	73 × 3000 मिमी (2.87 × 118 इंच)
  गाइड बिट	130 मिमी (5.12 इंच)
  बांट	325; 400; 500; 600; 720mm (12.8; 15.7; 19.7; 23.6; 28.3 इंच)
  वितरक	40T (88200 पाउंड)
  ट्रैकर	वैकल्पिक भाग
