उत्पाद विवरण:
|
| उत्पाद का नाम: | क्षैतिज दिशात्मक ड्रिलिंग रिसाव | पावर प्रकार: | हाइड्रोलिक |
|---|---|---|---|
| मॉडल: | एफडीपी-40 / एफडीपी-40Z | मैक्स। पुश क्षमता: | 400KN (89 920 एलबीएफ) |
| आवेदन: | भूमिगत पाइप बिछाने | सामग्री: | उच्च-ठोस स्टील |
| हाई लाइट: | hdd horizontal directional drilling,horizontal directional drilling machine |
||

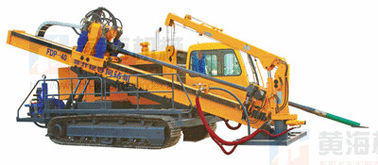

एफडीपी -40 / एफडीपी -40Z मॉडल पूर्ण हाइड्रोलिक क्षैतिज दिशात्मक ड्रिलिंग रिग्स (ट्रेवरलेस) हैं
उच्च टोक़, शक्तिशाली उत्पादन,
उचित संरचना,
उन्नत नियंत्रण मोड
4.5-एम-लांग ड्रिल रॉड इसकी उच्च प्रदर्शन की गारंटी।
एफडीपी -40 / एफडीपी -40Z मॉडल पूर्ण हाइड्रोलिक क्षैतिज दिशात्मक ड्रिलिंग रिग्स (ट्रेवरलेस) हैं, जो रबर क्रॉलर के साथ स्वयं संचालित और एकीकृत हैं। दो कम-स्पीड मोटर्स दो-स्पीड ड्राइविंग करने के लिए पावर प्रमुख ड्राइव करते हैं। रिसाव प्रौद्योगिकी में उन्नत और संरचना में सरल हैं। मोटर की चेन फीड सिस्टम प्रदर्शन को स्थिर और विश्वसनीय बनाता है ड्रिलिंग कोण की आवश्यकता को पूरा करने के लिए मस्तूल को 8- 20 डिग्री के भीतर समायोजित किया जा सकता है । गुरुत्वाकर्षण के कम केंद्र के साथ और सहायक क्रेन से सुसज्जित, वे ऑपरेशन में स्थिर और उपस्थिति में आकर्षक हैं। स्वचालित ड्रिल रॉड हैंडलिंग डिवाइस के साथ एफडीपी -40 एसजी को स्थापित किया गया है।
विशेषतायें एवं फायदे
एफडीपी -40 एचडीडी रिग मुख्य रूप से नागरिक निर्माण के लिए विशेष रूप से भूमिगत पाइप बिछाने के लिए प्रयोग किया जाता है, और 400KN पुल क्षमता के साथ।
मुख्य मशीन | |
इंजन की शक्ति | वाईसी 6 एम 240 175 किलोवाट (235 एचपी) (2200 आर / मिन) |
मैक्स। पुश क्षमता | 400KN (89 920 एलबीएफ) |
मैक्स। क्षमता खींचो | 400KN (89 920 एलबीएफ) |
मूल्यांकन टोक़ | 15000 एनएम (11055 एलबीएफ फीट) |
खोखले स्पिंडल RPM | लोअर 0-40 आर / मिनिट |
उच्च 0-80 आर / मिनट | |
भोजन स्ट्रोक | 5000 मिमी (1 9 7 इंच) |
गाइड होल के व्यास | 170 मिमी (6.7 इंच) |
ड्रिलिंग एंगल | 8 ° 20 ° |
हाइड्रोलिक सिस्टम का दबाव | 20 मेगा (2 9 01 साई) |
यात्रा की गति | 2 किमी / घंटा (6560 फीट / एच) |
स्ट्रक्चरल स्टाइल | स्टील क्रॉलर, क्रेन और मिट्टी पंप के साथ एकीकृत |
आयाम (एल × डब्ल्यू × एच) | 7800 × 2300 × 2350 मिमी (307 × 90.6 × 92.5 इंच) |
वजन | 16000 किग्रा (35280 एलबी) |
क्रेन | 2 टी / मी (1345 एलबी / फुट), अधिकतम सीधा-चौथाई 4.5 एम (14.8 फुट) |
कीचड़ पंप | |
विशिष्टता | BWF -400 |
मैक्स। मुक्ति | 400 एल / मिनट (106 यूएस गैलन / मिनट) |
पीक दबाव | 10 एमपीए (1450 साई) |
कीच प्रक्रिया प्रणाली (वैकल्पिक भाग) | |
इंजन का डेटा | 20.9 पीपीएस पेट्रोल इंजन |
पंप पैरामीटर | 100 मीटर 3 / एच (3529 फीट 3 / एच) |
कीच प्रसंस्करण क्षमता | 16 मीटर 3 / एच (565 फीट 3 / एच) |
मिट्टी टैंक | 5 एम 3 (176 फीट 3 ) |
वजन | 500 किलो (1103 पाउंड) |
ड्रिलिंग टूल और सहायक प्रणाली | |
रॉड की विशिष्टता | 89 × 4500 मिमी (3.5 × 177 इंच) |
गाइड बिट | 170 मिमी (6.7 इंच) |
बांट | 400 का 500; 600; 720; 830; 900 मिमी (15.7; 19.7; 23.6; 28.3; 32.7; 35.4 इंच) |
वितरक | 60 टी (132300 एलबी) |
ट्रैकर | वैकल्पिक भाग |
