सीपीटी पूर्ण हाइड्रोलिक केबिन इंजीनियरिंग शंकु प्रवेश परीक्षा उपकरण विश्वसनीय प्रदर्शन

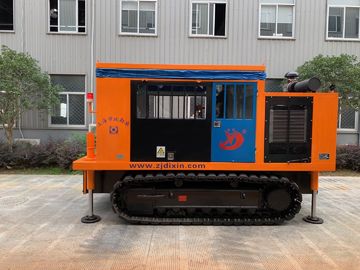

कोन पेनेट्रेशन टेस्टिंग CPT फुल हाइड्रोलिक केबिन इंजीनियरिंग क्रॉलर मशीन

Z25-X में पूर्ण हाइड्रोलिक इंजीनियरिंग क्रॉलर चेसिस की शीर्ष गुणवत्ता है, जो इंजन और हाइड्रोलिक वाल्व भागों और अन्य घटकों घरेलू और विदेश में प्रसिद्ध उद्यमों से उपकरण के स्थिर और विश्वसनीय प्रदर्शन और समय पर बिक्री के बाद सेवा सुनिश्चित करने के लिए है। उन्नत हाइड्रोलिक प्रौद्योगिकी, स्प्लिट-टाइप संयुक्त मल्टी-वे रिवर्सिंग वाल्व का उपयोग करते हुए, ऐसे अच्छे गुण होते हैं, जैसे कि कॉम्पैक्ट संरचना, छोटे आकार, सुविधाजनक स्थापना और रखरखाव, कम दबाव का नुकसान, अतिप्रवाह वाल्व की अच्छी अधिभार विशेषताएं। मजबूत निष्क्रियता समुद्र तटों, नदी तटों, रेत, बर्फ, बर्फीली सड़कों, धान के खेतों और मैला जैसे कठोर वातावरण में शंकु प्रवेश संचालन को पूरा कर सकती है।

इस cpt उपकरण का उपयोग एक मशीन से अधिक किया जा सकता है। यह न केवल शंकु प्रवेश परीक्षण के लिए आदर्श उपकरण है। इन-सीट मिट्टी परीक्षण के लिए सहायक उपकरण के साथ बढ़ाया जा सकता है, जैसे सीपीटीयू, पीएमटी, डीएमटी, वीएसटी, डब्ल्यूवीटी।

अधिकतम सुविधा: उपकरणों का आत्म-वजन पर्याप्त प्रतिक्रिया बल प्रदान कर सकता है, सभी मौसम निर्माण।

शंकु पैठ बॉक्स के उद्योग का मूल (पेटेंट नं .: 201420649149.8), बॉक्स के शीर्ष को हाइड्रॉलिक रूप से उठाया जाता है, और बॉक्स के चार किनारों को खोला और बंद किया जा सकता है, बारिश और बर्फ की रोकथाम, ठंड और धूप से बचाव, विरोधी चोरी , एलईडी प्रकाश व्यवस्था, एयर कंडीशन (वैकल्पिक)।

यह उन साइटों के लिए विशेष रूप से उपयुक्त है, जिन्हें एंटी-फोर्स एंकर के साथ लंगर नहीं डाला जा सकता है, जैसे: शहरी सबवे, viaducts, विध्वंस और पुराने शहरों, रेत और अन्य गहरे छेद सर्वेक्षणों का पुनर्निर्माण जो प्रभावी रूप से काउंटर-फोर्स एंकर नहीं कर सकते।

मुख्य तकनीकी विशिष्टता:

चेसिस: पूर्ण हाइड्रोलिक इंजीनियरिंग क्रॉलर चेसिस

हवाई जहाज़ के पहिये ड्राइव: आयातित मूल हाइड्रोलिक यात्रा मोटर (अंतरराष्ट्रीय आम उपयोग)।

हवाई जहाज़ के पहिये विनिर्देश: स्टील हवाई जहाज़ के पहिये (रबर ब्लॉक जोड़ा जा सकता है), हवाई जहाज़ के पहिये की चौड़ाई 600 मिमी है।

इंजन: सिक्स-सिलेंडर वाटर कूल्ड डीजल इंजन, रेटेड पावर - स्पीड: 85KW-2200r / मिनट, डीजल टैंक क्षमता (L): 80

सीपीटी हाइड्रोलिक सिलेंडर डिवाइस: रेटेड वृद्धि बल 200KN, रेटेड निष्कर्षण बल 230KN, 500 मिमी या 1150 मिमी (वैकल्पिक) तेजी से वृद्धि और प्रत्यक्ष आवरण के लिए स्ट्रोक

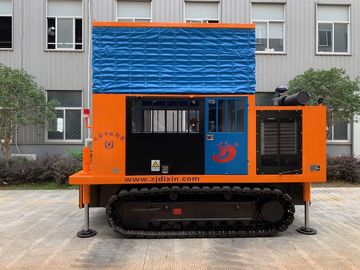

बॉक्स फॉर्म: बॉक्स के शीर्ष को हाइड्रॉलिक रूप से उठाया जाता है, और चार पक्षों को खोला और बंद किया जा सकता है।

जांच ट्यूब फॉर्म: मैकेनिकल जांच धारक या पैड प्लग-इन

एंकरेज: डबल फोर्स cpt उपकरण एंकरिंग डिवाइस

सहायक प्लेटफ़ॉर्म और क्षैतिज रूप: 4 हाइड्रोलिक पैर, 790 मिमी स्ट्रोक

अधिकतम परिवहन प्रोफ़ाइल का आकार: 4800 & बार; 2500 & बार; 3150 (एल एंड टाइम्स; डब्ल्यू एंड टाइम्स; एच) मिमी

वजन: 20T (सभी सहित)

हाइड्रोलिक तेल शीतलन रूप: एयर कूल्ड, हाइड्रोलिक टैंक क्षमता (एल): 200

गति: 1 ~ 3 (किमी / घंटा)

ढलान चलना: & 30 & deg;

कार्य वातावरण का तापमान: -25 और डिग्री; सी temperature -45 और डिग्री सेल्सियस;

ग्राउंड एंकर फॉर्म: सिंगल या मल्टी-लीफ एंकर एंकर व्यास (मिमी): 300 ~ 400

मिलान जांच: सिंगल और डबल ब्रिज शंकु जांच के 10 सेमी ² या 15 सेमी ² , बिजली के फलक की जांच, छिद्र जल दबाव सिर (सभी यूरोपीय और अमेरिकी निर्माता मेल कर सकते हैं)।

मापने का यंत्र: शंकु पैठ डेटा स्वचालित अधिग्रहण साधन (सभी यूरोपीय और अमेरिकी अंतर्राष्ट्रीय निर्माता मेल कर सकते हैं)।

जांच विनिर्देश (मिमी): अभिन्न उच्च शक्ति संयुक्त-कम जांच और Phi; 32 ~ & Phi; 42 (वैकल्पिक)।
