| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SINOCOREDRILL |
| प्रमाणन: | CE |
| मॉडल संख्या: | TYZ-1000X20 |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | negotiable |
| प्रसव के समय: | बातचीत योग्य |
| भुगतान शर्तें: | बातचीत योग्य |
| प्रकार: | क्षैतिज दिशात्मक ड्रिलिंग मशीन, ट्रेंचलेस रिग | गारंटी: | 1 साल |
|---|---|---|---|
| शक्ति: | 1560 / 1620kw, 4 डीजल इंजन | पुलक बल: | 1000tons / 10450KN |
| प्रयोग: | ट्रेंच विधि, केबल बिछाने, पाइप लाइन, क्षैतिज वर्षा इंजीनियरिंग, पर्यावरण संरक्षण, इंजीनियरिंग का समर | प्रमाणपत्र: | सीई |
| रंग: | स्वनिर्धारित | ||
| प्रमुखता देना: | 1000 टन क्षैतिज दिशात्मक ड्रिलिंग मशीन,क्रॉलर hdd ड्रिल रिग |
||
मुख्य तकनीकी विशेषताएं:

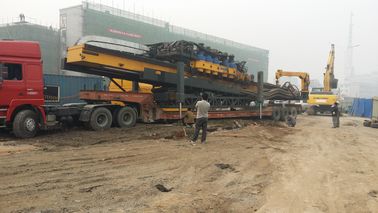

1. रिग के स्व-लोडिंग और अनलोडिंग के संयोजन से ट्रेलर को स्वयं बोर्ड करने की अनुमति मिलती है, जिससे समय और प्रयास की बचत होती है।
2. मुख्य इंजन की शक्ति चार डीजल इंजनों की दोहरी शक्ति विन्यास को गोद लेती है, बिजली 1600 किलोवाट तक पहुंचती है, और डीजल इंजन की शक्ति हाइड्रोलिक युग्मन मोड को अपनाती है।डीजल इंजनों की दो विद्युत इकाइयाँ अलग-अलग कॉन्फ़िगर की जाती हैं, जो एक साथ काम कर सकती हैं और स्वतंत्र रूप से काम कर सकती हैं, जो निर्माण सुरक्षा में सुधार करती हैं और परिचालन लागत को कम करती हैं।ड्रिलिंग रिग्स के निर्माण में, भले ही डीजल इंजन और हाइड्रोलिक नियंत्रण इकाई दुनिया की शीर्ष तकनीक के उत्पादों को अपनाए, यह अपरिहार्य है कि वास्तविक अनुप्रयोग में विफलता होगी।जब विफलता होती है, तो डीजल इंजन का एक समूह बंद हो जाएगा, जबकि दूसरा अभी भी सामान्य रूप से काम कर सकता है, हालांकि निर्माण की गति बहुत धीमी हो गई थी, लेकिन वह अभी भी सुरक्षित निर्माण, बेहतर सुरक्षा और विश्वसनीयता सुनिश्चित करने में सक्षम था, और ड्रिलिंग रिग मरम्मत कार्य के लिए पर्याप्त समय प्रदान किया गया।
3. पावर हेड लो-स्पीड हाई-टॉर्क हाइड्रोलिक हाइड्रोलिक टॉप ड्राइव मोड को अपनाता है, और शुरुआती टॉर्क बड़ा होता है।स्पिंडल ड्रिल रॉड के लोडिंग और अनलोडिंग को सुविधाजनक बनाने और ड्रिल रॉड स्क्रू के पहनने को कम करने के लिए एक अद्वितीय फ्लोटिंग संरचना को अपनाता है।
4. ड्रिलिंग रिग की हाइड्रोलिक प्रणाली देश और विदेश में प्रसिद्ध हाइड्रोलिक उत्पादों को अपनाती है।इलेक्ट्रो-हाइड्रोलिक आनुपातिक क्लोज सर्किट ओपन लोड सेंसिंग सर्किट के साथ सहयोग करता है, जिसमें उच्च विश्वसनीयता और उन्नत प्रदर्शन होता है।
5. ड्रिलिंग रिग का संचालन रिमोट ऑपरेशन मोड, रिमोट कंट्रोल, और स्वतंत्र ऑपरेशन रूम को गोद लेता है जो ऑपरेटर को एक सुरक्षित, विश्वसनीय और स्वच्छ ऑपरेटिंग वातावरण प्रदान करता है।
6. मुख्य मशीन एक यादृच्छिक क्रेन से सुसज्जित है, जिसका उपयोग ड्रिल रॉड और ड्रिल बिट्स की ऑन-साइट उठाने के लिए किया जाता है, जो ऑपरेटर की श्रम तीव्रता को कम करता है और साइट पर निर्माण की सुविधा देता है।
| मुख्य शक्ति | 1560KW | 390KW / 2100rpm × 4sets | वी चाई |
| मुख्य शक्ति (उच्च शक्ति) | 1620KW | 405KW / 2100rpm × 4sets | वोल्वो |
| पॉवर हेड | स्पिंडल रोटेशन स्पीड रेंज |
कम गति 0-45 आरपीएम उच्च गति0-90 आरपीएम |
|
| धुरी अधिकतम मोड़ टोक़ |
200000N.m (0- 45rpm) 100000N.m (0-90rpm) |
||
| तात्कालिक रूप से धुरी उलट फेर करना टोक़ | 270000 एनएम | ||
| धुरी बोर व्यास | φ102 मिमी | ||
| पावर हेड आगे की दूरी | 11 .5 मी | ||
| पीower सिर एमकुल्हाड़ी धक्का और बल खींचो | 10450 केएन | ||
| पावर हेड अधिकतम पुश और पुल गति | 36 मीटर / मिनट | छह गति संचरण | |
| पावर हेड फुल लोड पुश एंड पुल स्पीड | 8.5 मीटर / मिनट | ||
| मस्तूल | संरचना | अखंड मस्तूल | |
| रैक | उच्च गुणवत्ता मिश्र धातु इस्पात मस्तूल वेल्डेड | ||
| मस्तूल समायोजन का कोण | 8 ° - 16 ° | ||
| परिवहन के दौरान मस्त ऊंचाई | परिवहन वाहन के अनुसार समायोजित करें | ||
| परिवहन के दौरान मस्तूल का कोण उठाना | 0 ° - 16 ° | ||
| दबाना | मैक्स शेकल टॉर्क | 420000 एनएम | |
| अधिकतम कसने वाला टोक़ | 210000 एनएम | ||
| क्रेन | अधिकतम उठाने की क्षमता | 63 केएन | |
| तार रस्सी का व्यास | φ12 मिमी | ||
| तार रस्सी की लंबाई | 120 मी | ||
| हवाई जहाज़ के पहिये |
स्टील ट्रैक चेसिस, दो-स्पीड मोटर + चलने वाला रेड्यूसर |
उच्च गति0-1.5 किमी / घंटा
कम गति0-0.75 किमी / घंटा |
वैकल्पिक ट्रैक चेसिस |
| मशीन | आकार (LxWxH) | 20500 × 3200 × 3450 मिमी | |
| वजन | 81000 किग्रा |
