उत्पाद विवरण:
|
| हाई लाइट: | हाइड्रोलिक ड्रिल रिग,हीरे की कोर ड्रिलिंग |
||
|---|---|---|---|

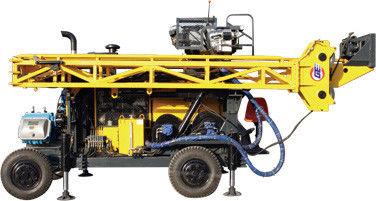

खनन ड्रिलिंग, वर्टिकल कोर ड्रिल रिग हाइडक्स -5 सी
I. सामान्य परिचय
1. समग्र इकाई विशेषताएं:
ड्रिल रिग एचआईडीएक्स -5 सी पूर्ण हाइड्रोलिक ड्रिलिंग रिग पूरी हाइड्रोलिक ड्राइविंग, टायर ट्रेल-प्रकार को गोद लेती है।
ड्रिल हेड वैरिएबल मोटर द्वारा दो-स्पीड मैकेनिकल गियर पाली के कार्य के साथ संचालित होता है, उन्नत और सरल संरचना के साथ स्प्ललेस गति बदलता है।
ड्रिल सिर खिलाया जाता है और सिस्टम के साथ खोखले स्पिंडल और श्रृंखला के साथ तेल सिलेंडर को जोड़ता है। सिस्टम में फ़ंक्शन है, अगर एक निश्चित दूरी पर तेल सिलेंडर के पिस्टन की छड़ें चलती हैं, तो ड्रिल सिर चलने की दूरी दोगुनी हो जाएगी।
मस्तूल को अपने ड्रिलिंग छेद के कोण से 0 से 9 0 डिग्री के भीतर समायोजित किया जा सकता है, जिसमें गुरुत्वाकर्षण के कम केंद्र और संपूर्ण इकाई की अच्छी स्थिरता है। रिग ऑपरेटर को दृष्टि और विस्तृत और आरामदायक काम करने की हालत के अच्छे क्षेत्र के साथ प्रदान करता है। रिग समग्र संरचना में सुंदर दिखती है और लोगों के डिजाइन के बारे में सोचा है।
1) विश्वसनीय प्रदर्शन
अंतरराष्ट्रीय स्तर पर महत्वपूर्ण सहायक उपकरणों की खरीद के दिशानिर्देश पर आधारित, डीजल इंजन, हाइड्रोलिक पंप, मुख्य वाल्व, मोटर्स, क्रॉलर रीडर्स और मुख्य हाइड्रोलिक स्पेयर पार्ट्स सभी देश में और विदेशों में मशहूर ब्रांड के उत्पादों को अपनाए जाते हैं।
2) उच्च दक्षता बड़ी टोक़, उच्च शक्ति इकाई आवंटन और उचित संरचना डिजाइन और उन्नत संचालन पद्धति और 6 मीटर (1 9 .7 फुट) ड्रिल रॉड की लंबाई के साथ, ये सभी ड्रिल रिग के उच्च संचालन और प्रदर्शन क्षमता को गारंटी देते हैं।
3) पर्यावरण संरक्षण
डीजल इंजन के कम प्रदूषण उत्सर्जन के साथ, पेशेवर शोर कम करने के डिजाइन, ड्रिल रिग शहरी संचालन और प्रदर्शन के लिए पूरी तरह उपयुक्त है।
4) ऊर्जा की बचत
उन्नत लोड संवेदनशील नियंत्रण तकनीक अपनाने के लिए, ड्रिल रिग ने बिजली की खपत और गर्मी की पीढ़ी को निम्नतम स्तर तक कम कर दिया है।
एक सुरुचिपूर्ण रूपरेखा, कॉम्पैक्ट संरचना, विश्वसनीय प्रदर्शन और ऑपरेशन के साथ आसानी से, यह वर्तमान घरेलू बाजार के पूर्ण हाइड्रोलिक कोर ड्रिल रिग में चयनित होने वाले प्राथमिकता उपकरण है।
2. आवेदन के क्षेत्र
HYDX-5C प्रकार ड्रिल रिग मुख्य रूप से इच्छुक और सीधे छेद ड्रिलिंग के लिए प्रयोग किया जाता है। इसका उपयोग भूविज्ञान, धातु विज्ञान, कोयला, एनयूक्यू उद्योग, जल विज्ञान और अन्य उद्योग क्षेत्रों में अन्वेषण और पूर्वेक्षण के लिए किया जा सकता है। यह मुख्य रूप से हीरा और कार्बाइड-इत्तला बिट्स का उपयोग करके एक कोर ड्रिलिंग रिग है।
उचित उपयोग और उचित रखरखाव उपलब्धता और लंबे समय तक काम करने वाले जीवन के साथ सर्वोत्तम संचालन और प्रदर्शन की गारंटी दे सकता है।
इसलिए, सभी ग्राहकों को कड़ाई से संचालन और रखरखाव के लिए मैनुअल का पालन करना चाहिए।
सभी नुकसान, जैसे उपकरण क्षति और व्यक्तिगत चोट और आदि, निम्नलिखित कारणों से, ग्राहकों को अपनी कार्रवाई के लिए जिम्मेदार होना चाहिए।
· इस पुस्तिका में वर्णित उन लोगों के अलावा कोई भी अनुप्रयोग।
· उपकरण के लिए किसी भी परिवर्तन को अपने दम पर दम पर। · सुरक्षा निर्देश और विनियमन के विपरीत किसी भी आपरेशन या प्रदर्शन या / या मैन्युअल की आवश्यकताओं का पालन न करने वाला कोई भी उपयोग · समग्र मशीन और आवश्यकताओं के खिलाफ प्रत्येक घटक के लिए कोई रखरखाव।
द्वितीय। एचआईडीएक्स -5 सी के मुख्य प्रदर्शन पैरामीटर
इन तालिकाओं के आंकड़ों की गणना, क्षेत्र के अनुभवों के आधार पर की गई है, और संभवतः उम्मीद की जा सकती है वास्तविक ड्रिलिंग क्षमता इन-होल्ड उपकरण और शर्तों, ड्रिलिंग तकनीकों और उपकरणों के उपयोग पर निर्भर करती है।
डीजल इंजन | आदर्श | कमिंस 6 सीटीए 8.3-सी 1 9 5 (टर्बोचार्ज्ड और चार्ज जल ठंडा) |
विस्थापन | 8.3 एल (2.1 9 यूएस गैलन) | |
| शक्ति | 145kW (195 एचपी) |
| रेटेड RPM (फ़ैक्टरी सेटिंग) | 2200rpm |
| BQ | 1500 मीटर (4920 फीट) |
ड्रिलिंग क्षमता | NQ | 1300 मीटर (4264 फीट) |
मुख्यालय | 1000 मीटर (3280 फीट) | |
| पी क्यू | 680 मीटर (2230 फीट) |
ड्रिल हेड | रोटेशन मोटर | डबल हाइड्रोलिक मोटर्स -वैकनीय और प्रतिवर्ती निर्माता: SAUER-DANFOSS |
आरपीएम | दो शिफ्ट / स्टीपलस बदलें 0-1145 आरपीएम | |
अनुपात | पहला 8.776: 1 दूसरा 2.716: 1 | |
हेड ओपनर | हाइड्रोलिक ड्राइव के साथ सवारी का रास्ता | |
हाइड्रोलिक चक (पीक्यू) | हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लम्पिंग, सामान्य रूप से बंद प्रकार अक्षीय होल्डिंग क्षमता 222 400 एन |
| मैक्स। टोक़ | 4650 एनएम (3427 एलबीएफ फीट) |
व्यास को पकड़ो | 121 मिमी (4.76 इंच) | |
मैक्स। स्पिंडल की भारोत्तोलन क्षमता | 150 केएन (33720 एलबीएफ) | |
मैक्स। खिला पावर | 75 के.एन. (16860 एलबीएफ) | |
प्राथमिक पम्प पैकेज | एक्सल पिस्टन वैरिएबल विस्थापन ड्रिल हेड रोटेशन, मेन लहरा, मड पम्प एंड लाइन चरखी के ड्राइविंग के लिए ट्रिपलक्स पंप। | निर्माता: DANFOSS 1 था पम्प: 150 एलपीएम 28.5MPa 2 पर पम्प: 25 एमपीए तीसरे में 120 एलपीएम पम्प: 102 एमएमपीए में एलपीएम |
हाइड्रोलिक टैंक | क्षमता | 420 एल (111 यूएस गैलन) |
| होस्टिंग स्पीड (एकल तार) | 38-70 मि / मिनट (नंगे ड्रम) |
मुख्य की क्षमता | उत्थापन बल (एकल तार) | 77 किमी (17310 एलबीएफ) |
उभाड़ना | स्टील वायर व्यास | 18 मिमी (0.71 इंच) |
| स्टील वायर की लंबाई | 50 मीटर (164 फीट) |
| होस्टिंग स्पीड (एकल तार) | 164 मीटर / मिनट (नंगे ड्रम) |
वायरलाइन की क्षमता | उत्थान फोर्स (एकल तार) | 12 केएन (26 9 8 एलबीएफ) (नंगे ड्रम) |
उभाड़ना | स्टील वायर व्यास | 6 मिमी (0.24 इंच) |
| स्टील वायर की लंबाई | 1500 मीटर (4920 फीट) |
| मस्त ऊँचाई | 11 मीटर (36 फीट) |
| मस्त समायोजन कोण | 0 ° -90 ° |
| ड्रिलिंग एंगल | 45 ° -90 ° |
मस्तूल | भोजन स्ट्रोक | 3800 मिमी (150 इंच) |
स्लीपेज स्ट्रोक | 1500 मिमी (59 इंच) | |
| फ़ीड खींचो | 15000 किलो (33075 lb) |
| फ़ीड थ्रस्ट | 7500 किग्रा (16538 एलबी) |
| रॉड खींचो | 3 एम या 6 एम (9.84 फीट या 19.68 फीट) |
कीचड़ पंप | प्रकार | रेसीप्रोकेटिंग पम्प ट्रिपलक्स सवार |
आदर्श | BW250 | |
आघात | 100 मिमी (3. 9 इंच) | |
आउटपुट वॉल्यूम | 250, 145, 90, 52 एल / मिनट (66, 38, 24, 14 यूएस गैलन / मिनट) |
| स्राव दाब | 2.5, 4.5, 6.0, 6.0 एमपीए (363, 653, 870, 870 साई) |
पैर दबाना | दबाना | 55.5-117.5 मिमी (2.1 9-4.63 इंच) छेद के माध्यम से Ф154 मिमी (6.06 इंच) |
| वजन | 10000 किलोग्राम (22050 पाउंड) |
| कार्य आयाम (एल × डब्ल्यू × एच) | 5652 × 2130 × 10200 मिमी (222.5 × 83.9 × 401.6 इंच) |
अन्य | परिवहन आयाम (एल × डब्ल्यू × एच) | 5970 × 2130 × 2730 मिमी (235 × 83.9 × 107.5 इंच) |
परिवहन मार्ग | टायर का प्रकार |
