उत्पाद विवरण:
|
| हाई लाइट: | हाइड्रोलिक ड्रिल रिग,कोर ड्रिल रिग्स |
||
|---|---|---|---|

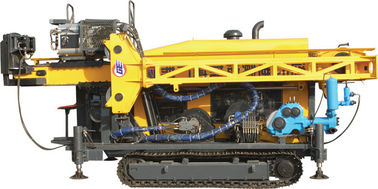

कोयला खनन के लिए 17 9 केडब्ल्यू कोर ड्रिलिंग रिग हाइड्रोलिक ड्रिल मशीन
I. एक सामान्य परिचय
एचवाईडीएक्स -6 हाइड्रोलिक कोर ड्रिलिंग रिग, एक अप-टू-डेट नया उत्पाद, पूरी तरह से नई-टाइप ड्रिलिंग रिग है जो दुनिया में उन्नत तकनीकों के आधार पर विकसित की गई है। एचवाईडीएक्स -6 डिजाइन में उचित, प्रदर्शन में उत्कृष्ट, संचालन के लिए आसान और रखरखाव के लिए सुविधाजनक है।
1. एचआईडीएक्स -6 पूर्ण हाइड्रोलिक ड्रिलिंग रिग की मुख्य विशेषताएं:
HYDX-6 पूर्ण हाइड्रोलिक ड्रिलिंग रिग, पटरियों से सुसज्जित, एक हाइड्रोलिक ड्राइविंग सिस्टम है। यह एक संक्षिप्त लेकिन उन्नत संरचना का मालिक है, जिसमें एक चर मोटर द्वारा संचालित इसकी शक्ति सिर और इसकी गति 2 गियर के लिए समायोज्य है। गति-परिवर्तनशील श्रृंखला के साथ काम करने वाले तेल सिलेंडर के साथ, इसका प्रदर्शन स्थिर और विश्वसनीय है। एक उचित छेद ड्रिलिंग कोण सुनिश्चित करने के लिए मस्तूल 0 डिग्री से 9 0 डिग्री तक सीमा में समायोज्य है। रिग का कम गुरुत्व केंद्र एक स्थिर संचालन का वादा करता है। और यह ऑपरेटरों को विस्तृत दृश्य के साथ एक सुविधाजनक और आरामदायक कार्य परिस्थिति प्रदान करता है। संक्षेप में, रिग की एक सुंदर रूपरेखा है और एक लोक-उन्मुख डिजाइन विचार दिखाता है।
1) विश्वसनीय गुणवत्ता
इंजन, डीजल इंजन, हाइड्रोलिक पंप, गियर प्रसारण और कुछ प्रमुख वाल्व और हाइड्रोलिक सामान सहित मुख्य भागों और सहायक उपकरण, सभी प्रसिद्ध ब्रांड हैं।
2) उच्च क्षमता
बड़े टोक़, शक्तिशाली ड्राइविंग बल, तर्कसंगत और व्यावहारिक डिजाइन, उन्नत नियंत्रण मोड और 6 मीटर लंबी
(1 9 .7 फुट) ड्रिलिंग रॉड रिग के उच्च ऑपरेशन दक्षता की गारंटी देता है।
3) पर्यावरण संरक्षण
डीजल इंजन पेशेवर रूप से शोर और अन्य प्रदूषण को कम करने के लिए डिज़ाइन किया गया है (शोर 72db से अधिक नहीं हो सकता है), जो शहरी क्षेत्रों में संचालित करने के लिए उचित योजना बनाता है।
4) ऊर्जा की बचत
न्यूनतम हद तक बल और गर्मी का निर्वहन
एचवाईडीएक्स -6 में एक उत्कृष्ट बाह्य उपस्थिति, एक कॉम्पैक्ट संरचना, विश्वसनीय फ़ंक्शन और एक लचीला ऑपरेटिंग सिस्टम है। इन सभी कारकों ने घरेलू और विदेशी दोनों बाजारों में एक ही उत्पाद के बीच सबसे अच्छा विकल्प रिग बना दिया है।
2 आवेदन रेंज
HYDX-6 दोनों तिरछा और ऊर्ध्वाधर ड्रिलिंग पर लागू किया जा सकता है। हीरा और कार्बाइड मिश्र धातु बिट ड्रिलिंग के साथ सुसज्जित एक रिग होने के नाते, यह भूविज्ञान, धातु विज्ञान, कोयला खनन, एन्यूक उद्योग और जल विज्ञान मापने के क्षेत्र में इस्तेमाल किया जा सकता है।
द्वितीय। एचआईडीएक्स -6 के मुख्य प्रदर्शन पैरामीटर
इन तालिकाओं के आंकड़ों की गणना, क्षेत्र के अनुभवों के आधार पर की गई है, और संभवतः उम्मीद की जा सकती है वास्तविक ड्रिलिंग क्षमता इन-होल्ड उपकरण और शर्तों, ड्रिलिंग तकनीकों और उपकरणों के उपयोग पर निर्भर करती है।
डीजल इंजन | आदर्श | कमिंस 6 सीटीए 8.3-सी 240 (टर्बोचार्ज्ड और चार्ज वाटर ठंडा) |
विस्थापन | 8.3 एल (2.1 9 यूएस गैलन) | |
| शक्ति | 17 9केडब्ल्यू (240 एचपी) |
| रेटेड RPM (फ़ैक्टरी सेटिंग) | 2200rpm |
| BQ | 2000 मीटर (6560 फीट) |
ड्रिलिंग क्षमता | NQ | 1600 मीटर (5248 फीट) |
मुख्यालय | 1300 मीटर (4264 फीट) | |
| पी क्यू | 1000 मीटर (3280 फीट) |
| रोटेशन मोटर | डबल हाइड्रोलिक मोटर -वैकनीय और प्रतिवर्ती निर्माता: SAUER-DANFOSS |
| आरपीएम | दो शिफ्ट / स्टीपलस बदलें 0-1100 आरपीएम |
| अनुपात | पहला 8.776: 1 दूसरा 2.716: 1 |
| हेड ओपनर | हाइड्रोलिक ड्राइव के साथ सवारी का रास्ता |
ड्रिल हेड | हाइड्रोलिक चक (पीक्यू) | हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लम्पिंग, सामान्यतः सी बंद प्रकार अक्षीय होल्डिंग क्षमता 222 400 एन |
मैक्स। टोक़ | 6400 एनएम (4717 एलबीएफ फीट) | |
व्यास को पकड़ो | 121 मिमी (4.76 इंच) | |
मैक्स। स्पिंडल की भारोत्तोलन क्षमता | 220 केएन (49456 एलबीएफ) | |
मैक्स। खिला पावर | 110 केएन (24728 एलबीएफ) |
पैर दबाना | दबाना | 55.5-117.5 मिमी (2.1 9-4.63 इंच) छेद के माध्यम से Ф154 मिमी (6.06 इंच) |
| वजन | 14500 किग्रा (31973 पाउंड) |
अन्य लोग | परिवहन आयाम (एल × डब्ल्यू × एच) | 5900 × 2240 × 2500 मिमी (232.3 × 88.1 × 98.4 इंच) |
परिवहन मार्ग | स्टील क्रॉलर |
