उत्पाद विवरण:
|
| उत्पाद का नाम: | सीबीएम ड्रिलिंग रिग | प्रकार: | रोटरी ड्रिलिंग रिग |
|---|---|---|---|
| पावर प्रकार: | डीजल | आवेदन: | तेल और गैस, Geothermy, EXPLOTATION और खनन |
| इंजन शक्ति: | 275KW | मूल्यांकन टोक़: | 34000N · m |
| हाई लाइट: | hydraulic drilling rigs,रोटरी ड्रिलिंग रिसाव |
||

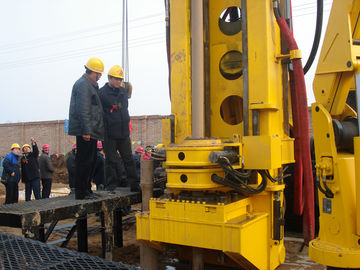

हाइड्रोलिक क्षैतिज सीबीएम ड्रिलिंग रिग एमडी -50 उच्च टोक़ 34000 एन · मी के साथ
Ⅰ.डिल क्षमता
1. Φ89 मिमी ड्रिल रॉड | ड्रिल गहराई: 3200 मीटर |
2. Φ114 मिमी ड्रिल रॉड | ड्रिल गहराई: 2200 मीटर |
3. Φ127 मिमी ड्रिल रॉड | ड्रिल गहराई: 1600 मीटर |
Ⅱ। मुख्य मशीन पावर
Weicai डीजल इंजन से सुसज्जित मुख्य मशीन।
इंजन पावर: 275 किलोवाट गति घूर्णन: 2200 आर / मिनट
दो मशीनों में दो डीजल इंजनों के साथ मुख्य मशीन को अपनाया जाता है।
कुल पावर: 550 किलोवाट
अधिकतम प्रवाह दर: बंद प्रकार हाइड्रोलिक सिस्टम के लिए 560 एल / मिनट।
अधिकतम प्रवाह दर: खुली प्रकार हाइड्रोलिक प्रणाली के लिए 630 एल / मिनट।
Ⅲ। ड्रिल हेड
कम गति उच्च टोक़ हाइड्रोलिक पंप को गोद लेने में, 2 गति समायोज्य स्टीपललेस में
रेटेड टोक़ 34000 एन · मी घूर्णन गति 855 / मिनट, गति समायोज्य steplessly
रेटेड टोक़ 17000 एन · मी घूर्णन गति 17050 / मिनट, गति समायोज्य steplessly
रिग ने चार सेट पॉक्लेन हाइड्रॉलिक मोटर्स फ्रैंक में बनाये थे जो काउंटर जैकिंग टॉक 42000 एन · एम के साथ थे।
सबसे पहले गियर कटौती शीर्ष ड्राइविंग के साथ ड्रिल सिर को अपनाया; खोखले स्पिंडल Φ 75 मिमी व्यास में है, वसंत भिगोना संरचना के साथ अस्थायी संरचना को गोद ले रहा है।
ड्रिल हेड का स्विंग कोण 0-45 डिग्री है, और क्षैतिज चलती स्ट्रोक 0.75 मीटर है।
वायर्ड दिशात्मक नियंत्रण प्रणाली की दिशा बदलते ढलान मेरा ड्रिलिंग के लिए स्पिंडल पर घुड़सवार है।
Ⅳ। ड्रिल रिग का जोर और पुलिंग फोर्स
भारोत्तोलन क्षमता: मशीन अधिकतम 75 टन में है Max 35 मीटर / मिनट पर उच्चतम उठाने की गति के साथ क्षमता उठाना,
गति stepless समायोज्य है
खिला बल: मशीन 16 टन मैक्स में है 110m / min पर उच्चतम खिला गति के साथ खिला बल,
गति stepless समायोज्य है
मैक्स के साथ दबाने और खींचने के लिए दो तेल सिलेंडर एक साथ अपनाए जाते हैं खिला और खींचने वाला स्ट्रोक 11.8 मीटर
Ⅴ। हथकड़ी
ऑयल सिलेंडर ओपन-टाइप बट क्लैम्पिंग स्ट्रक्चर को अधिकतम टोक़ 100,000 एनएम और टोक़ 50000 एनएम पर मैक्स स्कूइंग बंद पंगा लेना हासिल करने के लिए अपनाया जाता है।
Ⅵ। एंकरिंग ब्लॉक
सबसे बड़ा उद्घाटन व्यास 650 मिमी है।
Ⅶ। हाइड्रोलिक चरखी
मुख्य चरखी:
मैक्स उठाने की क्षमता: 3 टन (नंगे ड्रम)
स्टील वायर व्यास: 10 मिमी
रस्सी क्षमता: 120 मीटर
अधिकतम उठाने की क्षमता 60 मीटर / मिनट है, यह स्टीपल पारीएबल है।
सहायक चरखी:
मैक्स उठाने की क्षमता: 1.5 टन (नंगे ड्रम)
स्टील वायर व्यास: 8 मिमी
रस्सी क्षमता: 1500 मीटर
एकल तार उठाने की गति 0-280 मीटर / मिनट है, यह स्टीपललेस समायोज्य है और लिफ्ट के लिए उपयोग किया जाता है
और माउंट डिटेक्टिंग डिवाइसेस
Ⅷ। अन्य
1। कीचड़ पंप
यह हाइड्रोलिक स्टीपलस समायोज्य प्रवाह दर से प्रेरित है।
अधिकतम प्रवाह दर 0-600 एल / मिनट और अधिकतम दबाव 10 एमपीए है।
फोम पम्प की फ्लो दर: 0-1 एल / मिनट
3. स्नेहन पम्प की फ्लो दर: 0-15 एल / एच
4. हवाई जहाज़ के पहिये:
दोगुनी क्रॉलर-प्रकार चेसिस, अधिकतम गति के साथ दो गति में यात्रा करते हुए 3 किमी / घं।
5. बोर्ड पर डीजल टैंक: 700 एल
6. हाइड्रोलिक तेल टैंक: 800 एल
7. डिमेंमेंट्स (एल * डब्ल्यू * एच): 12500 मिमी * 3200 मिमी * 3400 मिमी
8. पूरे वजन: 38 टन
