कॉम्पैक्ट स्ट्रक्चर फ्लेक्सिबल ऑपरेटिंग सिस्टम मुख्यालय 1350m Pq 950m एक्सप्लोरेशन सरफेस कोरिंग ड्रिल रिग

कॉम्पैक्ट स्ट्रक्चर फ्लेक्सिबल ऑपरेटिंग सिस्टम मुख्यालय 1350m Pq 950m एक्सप्लोरेशन सरफेस कोरिंग ड्रिल रिग

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SINOCOREDRILL
प्रमाणन: ISO9001 ,CE
मॉडल संख्या: Cr15
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: negotiable
पैकेजिंग विवरण: मानक निर्यात पैकेज
प्रसव के समय: तीन माह
संपर्क करें
विस्तृत उत्पाद विवरण
प्रकार: पूर्ण हाइड्रोलिक भूतल कोर ड्रिल रिग नमूना: Cr15
यन्त्र: कमिंस QSB6.7 (ईयू स्टेज IIIA) 178kw ड्रिलिंग क्षमता: बीक्यू 2050 एम एनक्यू 1650 एम मुख्यालय 1350 एम पीक्यू 950 एम
परिवहन आयाम: 5980 × 2240 × 2480mm वजन: 10500KG
प्रमुखता देना:

1350 मीटर एक्सप्लोरेशन ड्रिल रिग

,

950 मीटर एक्सप्लोरेशन ड्रिल रिग

,

कमिंस डीजल इंजन जियोलॉजिकल ड्रिल रिग

कॉम्पैक्ट स्ट्रक्चर फ्लेक्सिबल ऑपरेटिंग सिस्टम मुख्यालय 1350m Pq 950m एक्सप्लोरेशन सरफेस कोरिंग ड्रिल रिग





HYDX-5A के उन्नत उपकरण अपडेट करें





सीआर श्रृंखला कोर ड्रिल रिग एक नए प्रकार की पूर्ण हाइड्रोलिक कोर ड्रिलिंग मशीन है जिसे भूवैज्ञानिक अन्वेषण और वर्तमान बाजार और उपयोगकर्ताओं की अधिकांश आवश्यकताओं में वर्षों के अनुभव के आधार पर हमारे कारखाने द्वारा डिजाइन और निर्मित किया गया है।इस मशीन का उपयोग मैदानी, पहाड़ी इलाकों, उच्च तापमान, ठंडे क्षेत्रों के वातावरण में काम करने के लिए किया जाता है।मुख्य मशीन स्व-चालित चेसिस क्रॉलर, इंजन शक्ति, मिट्टी पंप, चरखी और अन्य एकीकृत संरचना को गोद लेती है, इसे प्लेटफॉर्म ट्रक संरचना को भी अनुकूलित किया जा सकता है, यह मुख्य रूप से धातु और गैर-धातु ठोस खनिज सर्वेक्षण और अन्वेषण के लिए उपयोग किया जाता है, इसके अलावा, यह भी कर सकते हैं इंजीनियरिंग भूविज्ञान अन्वेषण, जल विज्ञान सर्वेक्षण, तेल और गैस क्षेत्र की टोही और अन्वेषण, पानी के कुएं की ड्रिलिंग आदि में उपयोग किया जा सकता है।रिग में उचित लेआउट, कॉम्पैक्ट संरचना, बेहतर प्रदर्शन, सरल संचालन और सुविधाजनक रखरखाव है।यह आदर्श कोरिंग ड्रिलिंग उपकरण है।





1. मशीन की विशेषताएं:



मशीन पूर्ण हाइड्रोलिक ड्राइव को अपनाती है और स्टील ट्रैक पर चलती है।पावर हेड वैरिएबल पंप और वेरिएबल मोटर द्वारा संचालित होता है, और मशीनरी में उन्नत और सरल संरचना के साथ चार स्टीप्लेस गति विनियमन होता है।सिलेंडर को सीधे सिस्टम में फीड किया जाता है, गति स्थिर और विश्वसनीय होती है;मस्तूल उद्घाटन कोण को 0° ~ 90° की सीमा में समायोजित कर सकता है।पूरी मशीन का गुरुत्वाकर्षण केंद्र कम है और स्थिरता अच्छी है।ऑपरेटरों को अच्छा दृश्य क्षेत्र और विशाल और आरामदायक कार्य वातावरण प्रदान करें;समग्र आकार सुंदर है, और लोगों को उन्मुख डिजाइन अवधारणा को दर्शाता है।



1) विश्वसनीय प्रदर्शन

मुख्य सामान अंतरराष्ट्रीय स्तर पर खरीदे जाते हैं।डीजल इंजन, हाइड्रोलिक पंप, मुख्य वाल्व, मोटर, ट्रैवल रेड्यूसर और प्रमुख हाइड्रोलिक सामान सभी देश और विदेश में प्रसिद्ध ब्रांडों से चुने गए हैं।

2) उच्च कुशल

बड़ा टॉर्क, हाई पावर कॉन्फिगरेशन, उचित संरचनात्मक डिजाइन, उन्नत ऑपरेशन मोड और 6 मीटर लंबी ड्रिल पाइप ड्रिल के कुशल निर्माण को सुनिश्चित करती है।

3) पर्यावरण संरक्षण

डीजल इंजन उत्सर्जन राष्ट्रीय तीसरा इलेक्ट्रॉनिक इंजेक्शन डीजल इंजन, कम प्रदूषण उत्सर्जन, पेशेवर शोर में कमी डिजाइन है, ताकि ड्रिलिंग RIGS शहरी निर्माण के लिए उपयुक्त हो सके।

4) ऊर्जा की बचत

बिजली की खपत और सिस्टम की गर्मी को कम करने के लिए रिग उन्नत लोड संवेदनशील नियंत्रण प्रौद्योगिकी का उपयोग करता है।



2. आवेदन का क्षेत्र



सीआर -15 ड्रिलिंग मशीन मुख्य रूप से इच्छुक और सीधे छेद ड्रिलिंग के लिए उपयोग की जाती है, जो भूविज्ञान, धातु विज्ञान, कोयला, परमाणु उद्योग, जल विज्ञान और अन्य उद्योगों के लिए उपयुक्त है।यह मुख्य रूप से हीरे और कठोर मिश्र धातु ड्रिलिंग के लिए एक कोर ड्रिलिंग उपकरण है।





सीआर -15 ड्रिलिंग मशीन के मुख्य घटक



यह निम्नलिखित 26 भागों से बना है: 1. वेलहेड बेस 2. वेलहेड ग्रिपर 3. पावर हेड 4. ऑपरेशन टेबल 5. पावर हेड बेस 6. बैटरी टूलबॉक्स 7. मास्ट लोअर सेक्शन 8. मास्ट ब्रैकेट 9. मेन ऑयल को पुश और पुल करें सिलेंडर 10. मस्तूल फिसलने वाला तेल सिलेंडर 11. मुख्य लहरा 12. मस्तूल का शीर्ष खंड (दूरबीन मस्तूल) 14. माथे का पहिया समूह 15. हाइड्रोलिक तेल टैंक 16. लाइन लहरा 17. मस्तूल कोण समायोजन तेल सिलेंडर 18. डीजल तेल टैंक 19. डीजल इंजन 20. कैटरपिलर चेसिस असेंबली 22. लेग ऑयल सिलेंडर 23.मड पंप 24. रेडिएटर 25. हाइड्रोलिक सिस्टम 26. विद्युत प्रणाली







डीजल इंजन

आदर्श कमिंस QSB6.7 (ईयू स्टेज IIIA)
विस्थापन 6.7ली
शक्ति 178kW (240HP)
रेटेड आरपीएम 2000rpm



ड्रिलिंग क्षमता

बीक्यू 2050 वर्ग मीटर
एनक्यू 1650 वर्ग मीटर
मुख्यालय १३५० वर्ग मीटर
पी क्यू 950 वर्ग मीटर



ड्रिल हेड



रोटेशन मोटर

टू-स्पीड हाइड्रोलिक मोटर

निर्माता: जर्मनी के रेक्सरोथ

आरपीएम

तीन शिफ्ट

स्टीप्लेस चेंज: 0-1250 आरपीएम

अनुपात

पहला 8.2:1

दूसरा 4.2:1

तीसरा 1:1

हेड ओपनर



हाइड्रोलिक ड्राइव के साथ साइडवाइज स्लाइडिंग तरीका



हाइड्रोलिक चक (पीक्यू)



हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैंपिंग, सामान्य रूप से सी बंद प्रकार

243000 N . की अक्षीय धारण क्षमता

मैक्स।टॉर्कः ६७५० एनएम·
व्यास पकड़ो 121 मिमी
मैक्स।धुरी की भारोत्तोलन क्षमता २५० kN

मैक्स।खिला शक्ति



110 kN



प्राथमिक पंप



हाइड्रोलिक पंप:

रोटेटर, विंच मड पंप और लेवलिंग जैक की ड्राइविंग के लिए अक्षीय पिस्टन चर विस्थापन ट्रिपलएक्स पंप।

लोड सेंसिंग सिस्टम के साथ।

निर्माता: डेनमार्क के डैनफॉस

पहला पंप: 260LPM 31.5MPa . पर

दूसरा पंप: 130LPM 31.5MPa . पर

तीसरा पंप: 130 एलपीएम 31.5MPa . पर



अन्य

वज़न 10.50 टन

(एल × डब्ल्यू × एच)

परिवहन आयाम

5980×2240×2480mm
परिवहन मार्ग स्टील क्रॉलर

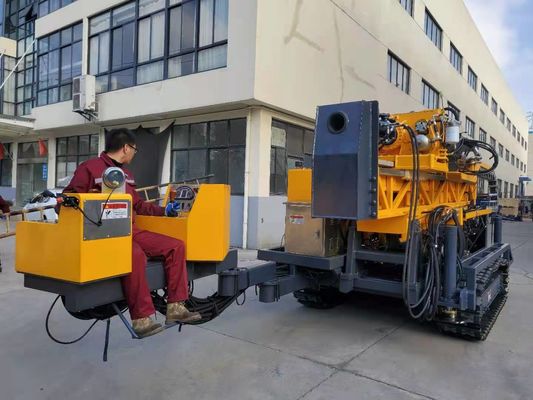

कॉम्पैक्ट स्ट्रक्चर फ्लेक्सिबल ऑपरेटिंग सिस्टम मुख्यालय 1350m Pq 950m एक्सप्लोरेशन सरफेस कोरिंग ड्रिल रिग 0

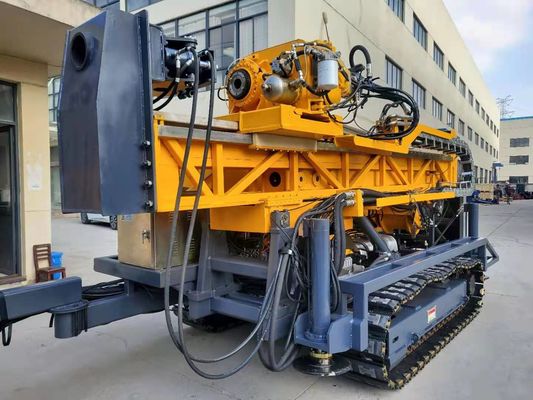

कॉम्पैक्ट स्ट्रक्चर फ्लेक्सिबल ऑपरेटिंग सिस्टम मुख्यालय 1350m Pq 950m एक्सप्लोरेशन सरफेस कोरिंग ड्रिल रिग 1

कॉम्पैक्ट स्ट्रक्चर फ्लेक्सिबल ऑपरेटिंग सिस्टम मुख्यालय 1350m Pq 950m एक्सप्लोरेशन सरफेस कोरिंग ड्रिल रिग 2

कॉम्पैक्ट स्ट्रक्चर फ्लेक्सिबल ऑपरेटिंग सिस्टम मुख्यालय 1350m Pq 950m एक्सप्लोरेशन सरफेस कोरिंग ड्रिल रिग 3
