| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Sinocoredrill |
| प्रमाणन: | CE |
| मॉडल संख्या: | एक्सडीएल-एच |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| प्रसव के समय: | 14 दिन |
| भुगतान शर्तें: | टी / टी, एल / सी |
| आपूर्ति की क्षमता: | 10 |
| छेद व्यास: | ø 150 ~ ø 250 मिमी | छेद गहराई: | 130 मी ~ 170 मी |
|---|---|---|---|
| रॉड व्यास: | ø 73 / ø 89 / ø 102 / ø 114 | पावर हेड का आउटपुट टॉर्क: | 7500 एनएम |
| पावर हेड का भार उठाने वाला बल: | 70 नं | वजन: | 6500 KG |
| प्रमुखता देना: | क्रॉलर निर्माण ड्रिल रिसाव,130 मीटर निर्माण ड्रिल रिसाव,निर्माण में sinocoredrill ड्रिलिंग उपकरण |
||

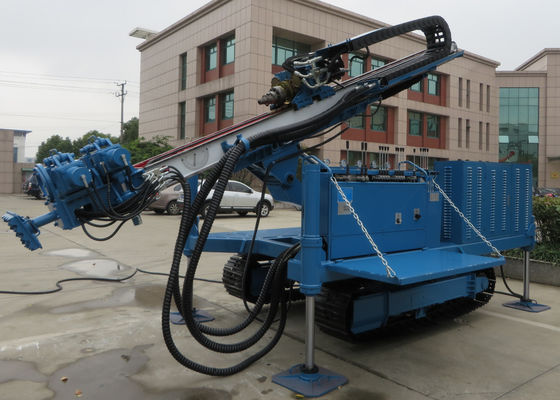

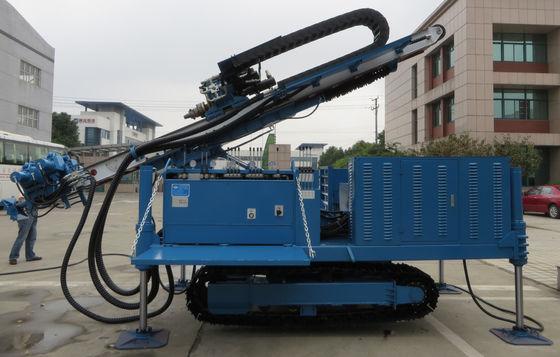

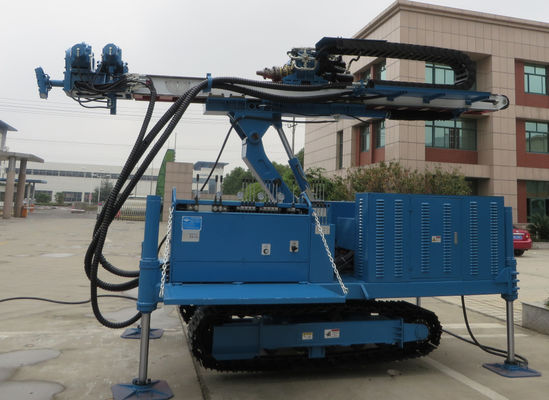

XDL-150H मल्टी-फंक्शन हाई लिफ्टिंग एंकर ड्रिलिंग रिग / मशीन
1.XDL-135/150H ड्रिलिंग रिग एक प्रकार का पूर्ण हाइड्रोलिक मल्टीफंक्शनल पावर हेड क्रॉलर ड्रिलिंग रिग है।यह मुख्य रूप से गहरे . के एंकरिंग होल में लगाया जाता है
नींव, शहरी मेट्रो, ढलान का समर्थन, सुरंग, ऊंची इमारत, हवाई अड्डे, भूतापीय निर्माण, पाइप शेड और इतने पर।
2. शाफ्ट ब्रैकेट का मार्ग 3.4 मीटर है, इसलिए 150H क्रॉलर एंकर ड्रिलिंग रिग में 3 मीटर के लिए जटिल रॉड और केसिंग ड्रिल हो सकता है।रिग रॉड बोरिंग, केसिंग ड्रिलिंग और कॉम्प्लेक्स रॉड एंड केसिंग ड्रिलिंग पर लागू होता है।
3.XDL-135/150H क्रॉलर ड्रिलिंग रिग में लेवल सिस्टम (ड्रिल आर्म) होता है, जो बिना मूविंग ड्रिलिंग रिग के विभिन्न कोणों और ऊंचाई में मस्तूल को समायोजित करने में सक्षम होता है, यह 3.3m के अधिकतम स्तर तक समायोजित हो सकता है।
4. डबल सिलेंडर वाले उत्खनन जैसे बड़े हाथ में किसी भी उठाने की स्थिति की स्थिरता होती है।
5. ग्राउंड स्पेस से क्रॉलर खराब पर्यावरण निर्माण के अनुकूल होने के लिए इतना बड़ा है।
6. हाइड्रोलिक क्लैंप और रिंच डिवाइस सहायक समय को काफी कम कर देता है और ऑपरेटिंग कार्य की तीव्रता को भी कम कर देता है।
आवेदन:
1. शहरी मेट्रो, ऊंची इमारतों, हवाई अड्डे, भू-तापीय छेद, नींव एंकरिंग।
2.जेट ग्राउटिंग और डीवाटरिंग।
3. ब्लास्ट होल, एंटी-फ्लोटिंग एंकरिंग होल।
4. इसका उपयोग पाइप शेड इंजीनियरिंग के लिए भी किया जा सकता है
| व्यास (मिमी) | Φ150~Φ250 |
| गहराई (एम) | 170-130 |
| रॉड दीया (मिमी) | 73,Φ89,Φ102,Φ114 |
| ड्रिल कोण (डिग्री) | 0-100 |
| अधिकतम ड्रिल हाथ स्तर ऊंचाई (एम) | 3.3 |
| जमीन से क्रॉलर की अधिकतम ऊंचाई (एम) | 0.7 |
| रोटरी सिर की गति (आर / मिनट) | 10/20/30/35/40/60/65/70/85/130/170 |
| रोटरी हेड टॉर्क (एनएम) | 7500 |
| स्ट्रोक (मिमी) | 3400 |
| मस्त स्लाइडिंग स्ट्रोक (मिमी) | 1500 |
| रोटरी हेड लिफ्टिंग फोर्स (केएन) | 70 |
| रोटरी हेड लिफ्ट स्पीड (एम / मिनट) | 0~5/7/23/30 |
| रोटरी हेड फीडिंग फोर्स (केएन) | 36 |
| खिला गति (एम / मिनट) | 0~10/14/46/59 |
| पावर (किलोवाट) | 55+18.5+3 |
| वजन (किग्रा) | 6500 |
| कुल मिलाकर (एल × डब्ल्यू × हम्म) | 5400×2100×2000 |
