TDC-80 टॉप ड्राइव क्रॉलर-टाइप कोलबेड मीथेन मल्टी-फंक्शन ड्रिलिंग रिग

TDC-80 टॉप ड्राइव क्रॉलर-टाइप कोलबेड मीथेन मल्टी-फंक्शन ड्रिलिंग रिग

  • TDC-80 टॉप ड्राइव क्रॉलर-टाइप कोलबेड मीथेन मल्टी-फंक्शन ड्रिलिंग रिग
TDC-80 टॉप ड्राइव क्रॉलर-टाइप कोलबेड मीथेन मल्टी-फंक्शन ड्रिलिंग रिग
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SINOCOREDRILL
प्रमाणन: ISO9001
मॉडल संख्या: टीडीसी-80
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एन / एम
मूल्य: negotiable
पैकेजिंग विवरण: निर्यात समुद्र में चलने योग्य पैकेज
प्रसव के समय: 2 महीने
भुगतान शर्तें: एल / सी, टी / टी
संपर्क करें
विस्तृत उत्पाद विवरण
टाइप: शीर्ष ड्राइव तेल रिग ड्रिलिंग क्षमता: बचाव और बचाव होल स्ट्रोक, एयर होल स्ट्रोक, डायमंड कोर ड्रिलिंग, सीबीएम और ऑयल गैस, जियोथर्मल स्ट्रोक
शक्ति: 220 किलोवाट / 2200 आरपीएम × 2 सेट अधिकतम भारोत्तोलन बल: 800 न
मैक्स फीडिंग फोर्स: 200 केएन परिवहन आयाम: 13500×3200×3400 मिमी
प्रमुखता देना:

कोयलायुक्त मीथेन टॉप ड्राइव



TDC-80 टॉप ड्राइव क्रॉलर-टाइप कोलबेड मीथेन मल्टी-फंक्शन ड्रिलिंग रिग





TDC-80 क्रॉलर-प्रकार कोलबेड मीथेन मल्टी-फंक्शन ड्रिलिंग रिग हमारी कंपनी के 40 से अधिक वर्षों के ड्रिलिंग मशीनरी अनुसंधान और विकास, उत्पादन और निर्माण, अभ्यास पर आधारित है, जो घरेलू कोलबेड मीथेन अन्वेषण और शोषण की विशेषताओं के अनुसार संयुक्त है। निर्माण इकाइयों की राय के व्यापक आग्रह के डिजाइन में उन्नत अनुभव और विदेशी कोलबेड मीथेन शोषण की अवधारणा।विदेशी ड्रिलिंग रिग, सरल संरचना, बेहतर प्रदर्शन, अच्छी लागत के प्रदर्शन की तुलना में स्वतंत्र बौद्धिक संपदा अधिकारों के साथ नव विकसित चीन का पहला नया कोलबेड मीथेन बहुउद्देश्यीय ड्रिलिंग रिग चीन की राष्ट्रीय परिस्थितियों के लिए अधिक उपयुक्त कोलबेड मीथेन ड्रिलिंग रिग है।ड्रिलिंग रिग मुख्य रूप से कोलबेड मीथेन खनन, उथले तेल ड्रिलिंग, तेल अच्छी तरह से वर्कओवर, भूतापीय अच्छी तरह से निर्माण में प्रयोग किया जाता है, और घरेलू अल्ट्रा गहरे छेद कोर छेद सर्वेक्षण ड्रिलिंग को पूरा कर सकता है, इंजीनियरिंग बचाव, मेरा वेंटिलेशन, जल निकासी पाइपलाइन निर्माण के साथ भी इस्तेमाल किया जा सकता है .





TDC-80 क्रॉलर कोलबेड मीथेन बहुउद्देश्यीय ड्रिलिंग रिग, पूर्ण हाइड्रोलिक ड्राइव, टॉप ड्राइविंग हेड, टेलिस्कोपिक मास्ट, क्रॉलर सेल्फ-वॉकिंग स्ट्रक्चर का उपयोग करते हुए, एक बहु-कार्यात्मक कोयला-बिस्तर मीथेन ड्रिलिंग रिग है।ड्रिलिंग रिग एयर हैमर इफेक्ट ड्रिलिंग, गैस रिवर्स सर्कुलेशन ड्रिलिंग, हाई प्रेशर मड ड्रिलिंग और निर्माण के अन्य तरीकों का उपयोग कर सकता है।यह विभिन्न भूगर्भीय परिस्थितियों में विविध निर्माण को पूरा कर सकता है





मुख्य तकनीकी विशेषताएं:

  • ड्रिलिंग रिग विभिन्न प्रकार की निर्माण प्रौद्योगिकी ड्रिलिंग विधियों को पूरा करते हैं, जिनमें मुख्य रूप से निम्नलिखित शामिल हैं:

(1) कोलबेड मीथेन हॉरिजॉन्टल लेटरल वेल ड्रिलिंग मेथड

(2) डाउन-द-होल हैमर आरसी ड्रिलिंग

(3) उच्च दबाव कीचड़ ड्रिलिंग।

(4) रिवर्स सर्कुलेशन के साथ रोटरी-ड्रिल





मुख्य तकनीकी पैरामीटर:



शक्ति 220 किलोवाट 220 किलोवाट / 2200 आरपीएम × 2 सेट
ड्रिलिंग क्षमता φ114.3 मिमी × 9.6 मी 1800 मी
φ127mm × 9.6m 1200 मी
φ140mm × 9.6m 800 मी
ड्रिल सिर टोक़/घूर्णन गति

कम: 0 ~ 70 आरपीएम ±

उच्च: 0 ~ 140rpm ±


धुरी रोटेशन का अधिकतम टोक़

30000 एनएम (0 ~ 70 आरपीएम)

15000 एनएम (0 ~ 140 आरपीएम)


टॉर्क को खराब करना 43000 एनएम
धुरी दीया। φ75 मिमी
स्विंग कोण 0 डिग्री ~ 80 डिग्री
घूर्णन दीया। 850 मिमी
आघात 12.9 मी
अधिकतम भारोत्तोलन बल 800 केएन
मैक्स उठाने की गति 28 मीटर/मिनट
मैक्स फीडिंग फोर्स 200 केएन
अधिकतम खिला गति 55 मीटर/मिनट
मस्तूल मैक्स उठाने की गति 0 ~ 24 मीटर/मिनट
समायोजन परी 0 डिग्री ~ 90 डिग्री
ड्रिलिंग परी 45 डिग्री ~ 90 डिग्री
अपर मास्ट स्ट्रोक 7000 मिमी
ऊपरी मस्तूल की पूरी लंबाई 13.9 मी
फुट क्लैंप अधिकतम हथकड़ी टोक़ 70000 एनएम

अधिकतम ऊपर टोक़



35000 एनएम
एंकर प्लेट का अधिकतम छेद व्यास   φ600 मिमी
क्रेन (वैकल्पिक) एकल रस्सी खाली हब की अधिकतम भारोत्तोलन शक्ति 32 केएन
रस्सी का व्यास φ10 मिमी
रस्सी की क्षमता 120 मी
हवाई जहाज़ के पहिये

स्टील क्रॉलर चेसिस

दो स्पीड मोटर + ट्रैवल रेड्यूसर

उच्च 0 ~ 2 किमी / घंटा



कम 0 ~ 1 किमी/घंटा


आपरेशन कक्ष तेल एपीआई मानक नियंत्रण कक्ष, ड्रिलिंग गेज और वेलसाइट निगरानी प्रणाली

ऊँचा : 2.5 मी

क्षेत्र: 20 वर्ग मीटर


अन्य कार्य आयाम 9500×3200×19500 मिमी
परिवहन आयाम 13500×3200×3400 मिमी
कुल वजन 49000 किग्रा




उपकरण के मुख्य घटक विन्यास



इंजन की शक्ति
डीजल इंजन 220KW /2200r/मिनट 2 सेट

1 डीजल इंजन अलग या समानांतर में चल सकता है, और अकेले चलने पर गति धीमी होती है।

2 रिमोट इलेक्ट्रॉनिक थ्रॉटल कंट्रोल, डीजल पैरामीटर ऑपरेटिंग रूम में किए जाते हैं।

3 EFI चीन III वाहन उत्सर्जन मानक

लोचदार युग्मन BOWX-6 श्रृंखला 2 सेट जर्मनी सेंटा
हाइड्रोलिक पंप 90R130ERR130JRR060 श्रृंखला 6 सेट डैनफॉस कॉर्पोरेशन
हवाई जहाज़ के पहिये
क्रॉलर क्रॉलर की चौड़ाई 600 मिमी 1 सेट
क्रॉलर मोटर TM70 श्रृंखला 2 सेट Doosan कोरिया कं, लि
पॉवर हेड
रोटरी मोटर MS18 या A6VM श्रृंखला 4 सेट पोकरेन या रेक्सरोथ
गियर बॉक्स   1सेट
ड्रिलिंग मास्ट
संरचना टेलीस्कोपिक मास्ट, सिलेंडर चेन स्ट्रक्चर, सिलेंडर सील जर्मन पार्कर सील को गोद लेती है
ऊपरी चरखी 2 टन 1 सेट हाइड्रोलिक चरखी कम करने वाला
लॉगिंग चरखी (वैकल्पिक)
भारोत्तोलन बल 1.2 टन 1 सेट यूएसए ईटन से मोटर
हाइड्रोलिक प्रणाली
मुख्य नियंत्रण वाल्व

पीवीजी100+पीवीजी32सीरीज



  डैनफॉस
हाइड्रोलिक पाइप     इटली बहादुर कंपनी
हाइड्रोलिक फिल्टर सटीकता 10u   चीन पेशेवर कारखाने
आपरेशन कक्ष
आपरेशन कक्ष एयर कंडीशनिंग 1 सेट चीन पेशेवर कारखाने

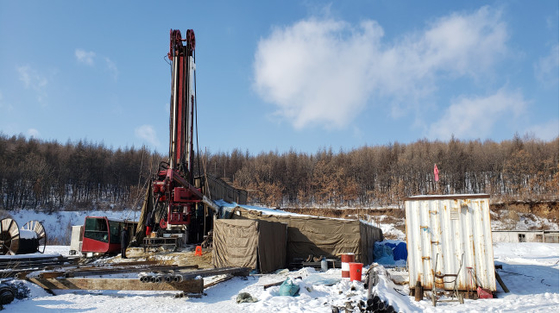

TDC-80 टॉप ड्राइव क्रॉलर-टाइप कोलबेड मीथेन मल्टी-फंक्शन ड्रिलिंग रिग 0
