| ब्रांड नाम: | TYZ |
| मॉडल नंबर: | TYC-150/245/320 |
| न्यूनतम आदेश मात्रा: | एन / एम |
| कीमत: | BASED ON DETAILED ORDER |
| पैकेजिंग विवरण: | STADNARD सेवे का निर्यात |
| Payment Terms: | एल / सी, टी / टी |

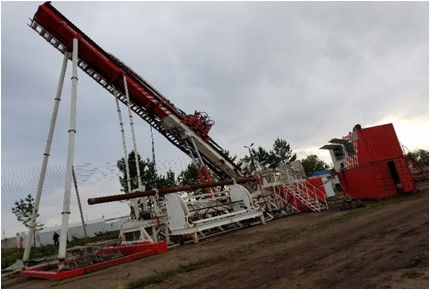

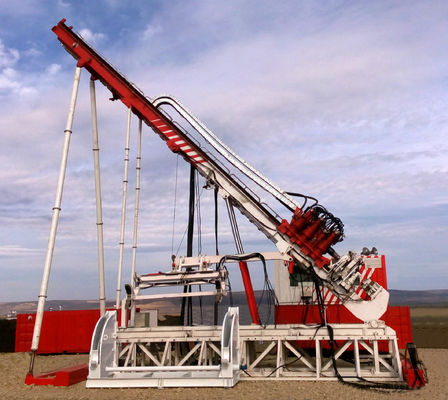

तेल और गैस के लिए 3700 मीटर हाइड्रोलिक टॉप ड्राइव वर्टिकल ड्रिलिंग रिग गियर रैक टाइप:
विवरण:
TYC सीरीज़ वर्टिकल ड्रिलिंग रिग हमारी कंपनी द्वारा ड्रिलिंग रिग की विशेषताओं के अनुसार पेट्रोलियम और कोलबेड मीथेन के निर्माण और निर्माण प्रक्रिया में ट्रेंचलेस ड्रिलिंग रिग के उत्पादन और निर्माण में कई वर्षों के अनुभव के आधार पर विकसित एक नया प्रकार है। देश और विदेश में तेल और गैस क्षेत्रों में निर्माण।
विशेषता:
रिग डिजाइन उचित, पूर्ण, बेहतर प्रदर्शन (उपकरण का पूरा सेट: मुख्य इंजन, नियंत्रण कक्ष, पावर स्टेशन, आदि) है।
इसका उपयोग मुख्य रूप से सीधे झुकाव वाले कुओं में तेल के कुओं, कोल-बेड मीथेन, शेल गैस और प्राकृतिक गैस की ड्रिलिंग के लिए किया जाता है।इसमें कॉम्पैक्ट संरचना, सुविधाजनक परिवहन, उच्च स्तर की स्वचालन और कम निर्माण लागत के फायदे हैं। इसका उपयोग ट्रेंचलेस भूमिगत पाइपलाइन बिछाने इंजीनियरिंग के लिए भी किया जा सकता है।
मशीन विशेषताएं:
1. ड्रिल पूर्ण हाइड्रोलिक ड्राइव को गोद लेती है, जो ट्रक-प्रकार, प्लेटफॉर्म और क्रॉलर प्रकार हो सकती है;
2, पिनियन और रैक धक्का और खिला प्रणाली, स्थिर और विश्वसनीय आंदोलन खींच;
3. मस्तूल 12° -90° की सीमा में ड्रिलिंग कोण को समायोजित कर सकता है, और आगे और पीछे चलने वाला उपकरण उपन्यास और अद्वितीय है।
4, कंटेनर कैब, ठंडी और गर्म एयर कंडीशनिंग से लैस, ऑपरेटर को एक अच्छी दृष्टि और विशाल और आरामदायक कामकाजी माहौल प्रदान करने के लिए;
5, यादृच्छिक सहायक क्रेन, लोडिंग और अनलोडिंग ड्रिल पाइप स्वचालित जोड़तोड़ के साथ कॉन्फ़िगर किया जा सकता है।
6. ड्रिल उन्नत इलेक्ट्रो-हाइड्रोलिक नियंत्रण प्रौद्योगिकी को गोद लेती है, और बंद और खुले लोड सेंसिंग की संयुक्त नियंत्रण तकनीक ड्रिल की बिजली की खपत और सिस्टम हीटिंग को कम से कम कर देती है, और पूरी मशीन में उच्च दक्षता होती है।
विशिष्टता:
| आदर्श | टीवाईसी-150 | टीवाईसी-245 | टीवाईसी-320 | |
| ड्रिलिंग क्षमता | φ102(4") | 2500 मीटर | 3200m | 3700m |
| 127(5") | 2000m | 2500 मीटर | 2900m | |
| φ140(5 1/2") | 1500 मीटर | 2000m | 2400m | |
| यन्त्र | शक्ति | 338 किलोवाट | 440 किलोवाट (2 सेट) | 552 किलोवाट (2 सेट) |
| स्पीड | १९०० आर/मिनट | २१०० आर/मिनट | २१०० आर/मिनट | |
| प्रकार | डीजल इंजन | डीजल इंजन | डीजल इंजन | |
| ROTATION | टॉर्क/आरपीएम | 48000Nm 52r/मिनट |
60000Nm 50r/मिनट |
80000Nm 45r/मिनट |
| 24000 एनएम १०४ आर/मिनट |
३०००० एनएम १०० आर/मिनट |
४०००० एनएम ९० आर/मिनट |
||
| खींचो और जोर देने की क्षमता | जोर बल / गति | 1500 केएन ११ मी/मिनट |
२४५० केएन 9.6 मीटर/मिनट |
3200 केएन 10.5 मीटर/मिनट |
| जोर बल / गति | १०० केएन 23 मीटर/मिनट |
1600 केएन २१ मी/मिनट |
2000 केएन 22 मी/मिनट |
|
| जोर बल / गति | 500 केएन ३५ मीटर/मिनट |
750 केएन 33 मीटर/मिनट |
900 केएन ३५ मीटर/मिनट |
|
| थ्रस्ट की गति रिग के मस्तूल पावर हेड के वजन और ड्रिल पाइप के बकलिंग बल से संबंधित होती है। | ||||
| चेसिस प्रकार | क्रॉलर घुड़सवार चेसिस | 2 किमी/घंटा | २.२ किमी/घंटा | 1.8 किमी/घंटा |
| ट्रक घुड़सवार चेसिस | 80 किमी/घंटा | 80 किमी/घंटा | 80 किमी/घंटा | |
| क्लैंपिंग सिस्टम | मेकअप टॉर्क | ६० केएनएम | ६० केएनएम | १२० केएनएम |
| हथकड़ी टोक़ | 12 केएनएम | 12 केएनएम | 300 केएनएम | |
| अस्थायी दूरी | 500 मिमी | 500 मिमी | 500 मिमी | |
| व्यास के माध्यम से | 255 | 300 | 360 | |
| पॉवर हेड | आघात | १३ वर्ग मीटर | १३ वर्ग मीटर | १३ वर्ग मीटर |
| पारेषण के प्रकार | गियर रैक | गियर रैक | गियर रैक | |
| जल कुंडा व्यास | 75 | 89 | 102 | |
| मस्तूल | स्लाइडिंग दूरी | 3.2M | 3.2M | 3.2M |
| समायोजन कोण | 10-90° | 10-90° | 10-90° | |
| वायरलाइन चरखी (वैकल्पिक) | बल खींचो | 1.5 टन | 1.5 टन | 1.5 टन |
| स्पीड | 200 मीटर/मिनट | २४० मीटर/मिनट | 280 मीटर/मिनट | |
| रस्सी क्षमता | 2000 एम | 2500 एम | 3000 एम | |
| ड्रिलिंग क्रेन (वैकल्पिक) |
वज़न उठाना | 6.3Tm | 6.3Tm | 6.3Tm |
| काम कर रहे त्रिज्या | ||||
| आपरेशन कक्ष | वजन | ५५०० किलोग्राम | ||
| आयाम | 6058 मिमी × 2600 मिमी × 2600 मिमी | |||
| मुख्य मशीन | वजन | 35 टन | ४० टन | 43 टन |
| आयाम | 17m*3.1m*3.3m | 17.2m*3.1m*3.3m |
18.5m*3.1m*3.3m |
|
