| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SINOCOREDRILL |
| प्रमाणन: | ISO9001 ,CE |
| मॉडल संख्या: | Cr15 |
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | तीन माह |
| प्रकार: | पूर्ण हाइड्रोलिक सतह कोर ड्रिल रिग | नमूना: | सीआर15 |
|---|---|---|---|
| इंजन: | DCEC QSB6.7 (EU स्टेज IIIA) 178kw | ड्रिलिंग क्षमता: | BQ 2050M NQ 1650M HQ 1350M PQ 950M |
| परिवहन आयाम: | 5980 × 2240 × 2480 मिमी | वज़न: | 10500 किग्रा |
| प्रमुखता देना: | 1650m हीरा कोर ड्रिलिंग रिग,1650m अन्वेषण रिग,sinocoredrill हीरा कोर ड्रिलिंग रिग |
||

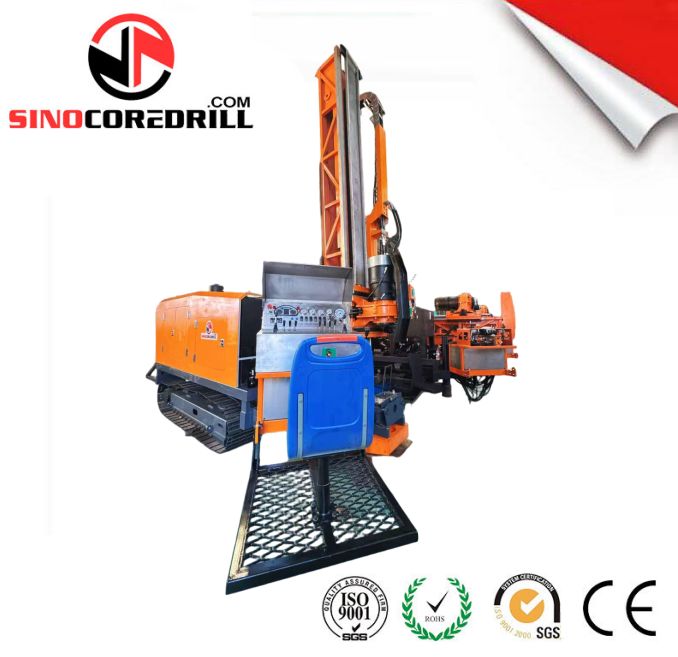

1650m पूर्ण हाइड्रोलिक डायमंड कोर ड्रिलिंग रिग कोयला सोना तांबा लौह खनन परियोजना के लिए अन्वेषण रिग
HYDX-6A फुल हाइड्रोलिक ड्रिलिंग रिग का अपडेट मॉडल
CR15 एक उन्नत उपकरण है जिसे ऑस्ट्रेलिया, जर्मनी, रूस और चीन के इंजीनियरों के कई वर्षों के संयुक्त अनुसंधान और व्यावहारिक अनुभव के आधार पर डिज़ाइन और निर्मित किया गया है। ड्रिलिंग रिग कॉम्पैक्ट है, ड्रिलिंग तकनीक की विशिष्टताओं के लिए अनुकूलित है, जो कई उपयोगी और व्यावहारिक कार्यों से सुसज्जित है। रिग के अधिकांश घटक विश्व के अग्रणी निर्माताओं द्वारा निर्मित किए जाते हैं: हाइड्रोलिक घटक अमेरिका और यूरोप के प्रसिद्ध निर्माताओं द्वारा बनाए जाते हैं, होइस्ट - रेक्सरोथ (जर्मनी) द्वारा, इंजन - ड्यूज (जर्मनी) द्वारा। सावधानीपूर्वक डिजाइनिंग और सख्त गुणवत्ता नियंत्रण कोर ड्रिलिंग रिग के उत्कृष्ट तकनीकी पैरामीटर और उच्च स्तर की विश्वसनीयता की गारंटी देते हैं।
CR15 फुल हाइड्रोलिक कोर ड्रिलिंग रिग में एक उत्कृष्ट बाहरी उपस्थिति, एक संकुचित संरचना, विश्वसनीय कार्य और एक लचीला ऑपरेटिंग सिस्टम है। इन सभी तत्वों ने इस हाइड्रोलिक कोर ड्रिलिंग रिग को घरेलू और विदेशी दोनों बाजारों में समान उत्पादों में सबसे अच्छा विकल्प बना दिया है।
इस हाइड्रोलिक ड्रिलिंग मशीन को तिरछी और ऊर्ध्वाधर दोनों ड्रिलिंग के लिए लागू किया जा सकता है। हीरे और कार्बाइड मिश्र धातु बिट ड्रिलिंग से लैस एक रिग होने के नाते, इस फुल हाइड्रोलिक ड्रिलिंग रिग का उपयोग भूविज्ञान, धातु विज्ञान, कोयला खनन, परमाणु उद्योग और हाइड्रोलॉजी मापने के क्षेत्रों में किया जा सकता है।

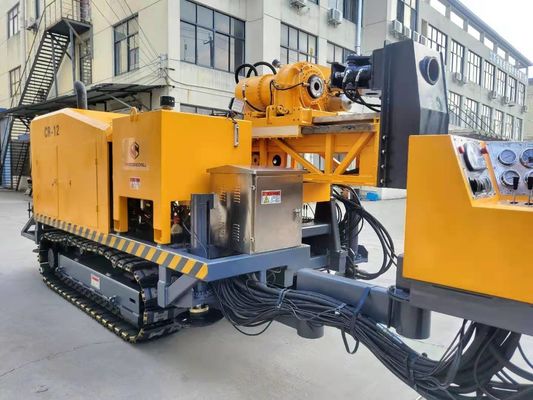

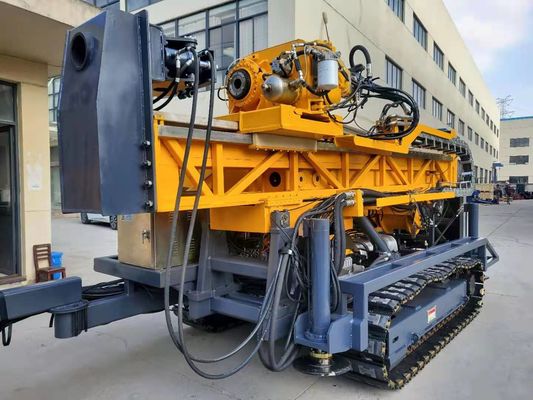

क्रॉलर-माउंटेड कोरिंग ड्रिल रिग ऑपरेशन के दौरान मोबाइल और स्थिर है। इसके परिवहन आयाम मानक के अनुरूप हैं। कोरिंग ड्रिल रिग एक शक्तिशाली फीड सिस्टम, मुख्य लाइन होइस्ट और ड्यूज इंजन से लैस है जो ड्रिलिंग को अधिक कुशल बनाता है। टेलीस्कोपिक मस्तूल और हाइड्रोलिक लेवलिंग जैक रिग को संचालित करना आसान बनाते हैं। ड्रिलिंग रिग में आधुनिक डिजाइन और विचारशील सुरक्षा विशेषताएं हैं।
विशिष्टता:
| मॉडल | आइटम | CR15 | CR20 | CR25 |
| मॉडल | कमिंस QSB6.7 (EU स्टेज IIIA) | कमिंस QSLB8.9 (EU स्टेज IIIA) | कमिंस QSZ13-C400-II (EU स्टेज IIIA) | |
| डीजल इंजन | विस्थापन | 6.7L | 8.9L | 13L |
| पावर | 178kW (240HP) | 242kW (325HP) | 298 kW (400HP) | |
| रेटेड RPM | 2000rpm | 2100rpm | 1900 rpm | |
| BQ | 2050 मीटर | 2850 मीटर | 3100 मीटर | |
| ड्रिलिंग क्षमता | NQ | 1650 मीटर | 2250 मीटर | 2550 मीटर |
| HQ | 1350 मीटर | 1850 मीटर | 2050 मीटर | |
| PQ | 950 मीटर | 1350 मीटर | 1650 मीटर | |
| दो-स्पीड हाइड्रोलिक मोटर | दो-स्पीड हाइड्रोलिक मोटर | दो-स्पीड हाइड्रोलिक मोटर | ||
| ड्रिल हेड | रोटेशन मोटर | निर्माता: जर्मनी का रेक्सरोथ | निर्माता: जर्मनी का रेक्सरोथ | निर्माता: जर्मनी का रेक्सरोथ |
| RPM | तीन शिफ्ट | तीन शिफ्ट | तीन शिफ्ट | |
| स्टेप्लेस चेंज: 0-1250 RPM | स्टेप्लेस चेंज: 0-1250 RPM | स्टेप्लेस चेंज: 0-1250 RPM | ||
| अनुपात | 1st 8.2:1 | 1st 8.2:1 | 1st 8.2:1 | |
| 2nd 4.2:1 | 2nd 4.2:1 | 2nd 4.2:1 | ||
| 3nd 1:1 | 3nd 1:1 | 3nd 1:1 | ||
| हाइड्रोलिक ड्राइव के साथ साइडवाइज स्लाइडिंग वे | हाइड्रोलिक ड्राइव के साथ साइडवाइज स्लाइडिंग वे | हाइड्रोलिक ड्राइव के साथ साइडवाइज स्लाइडिंग वे | ||
| हाइड्रोलिक चक (PQ) | हाइड्रोलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैम्पिंग, सामान्य रूप से C क्लोज्ड टाइप | हाइड्रोलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैम्पिंग, सामान्य रूप से C क्लोज्ड टाइप | हाइड्रोलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैम्पिंग, सामान्य रूप से C क्लोज्ड टाइप | |
| 243000 N की अक्षीय होल्डिंग क्षमता | 294000 N की अक्षीय होल्डिंग क्षमता | 294000 N की अक्षीय होल्डिंग क्षमता | ||
| अधिकतम टॉर्क | 6750 N·m | 7550 N·m | 8750 N·m | |
| होल्ड व्यास | 121 मिमी | 121 मिमी | 121 मिमी | |
| स्पिंडल की अधिकतम उठाने की क्षमता | 250 kN | 320 kN | 320 kN | |
| अधिकतम फीडिंग पावर | 110 kN | 140 kN | 140 kN | |
| हाइड्रोलिक पंप: | निर्माता: डेनमार्क का डैनफॉस | निर्माता: डेनमार्क का डैनफॉस | निर्माता: डेनमार्क का डैनफॉस | |
| प्राथमिक पंप | रोटर, विंच मड पंप और लेवलिंग जैक को चलाने के लिए अक्षीय पिस्टन चर विस्थापन ट्रिप्लेक्स पंप। | 1st पंप: 31.5MPa पर 260LPM | 1st पंप: 35 MPa पर 380LPM | 1st पंप: 35 MPa पर 380LPM |
| लोड सेंसिंग सिस्टम के साथ। | 2nd पंप: 31.5MPa पर 130LPM | 2nd पंप: 31.5MPa पर 260LPM | 2nd पंप: 31.5MPa पर 260LPM | |
| 3rd पंप: 31.5MPa पर 130 LPM | 3rd पंप: 31.5MPa पर 130 LPM | 3rd पंप: 31.5MPa पर 130 LPM | ||
| क्षमता | 420 L (111 US गैलन) | 500 L (111 US गैलन) | 500 L (111 US गैलन) | |
| हाइड्रोलिक टैंक | ||||
| होइस्टिंग स्पीड (सिंगल वायर) | 0-75 मीटर/मिनट (बेयर ड्रम) | 0-80 मीटर/मिनट (बेयर ड्रम) | 0-50 मीटर/मिनट (बेयर ड्रम) | |
| मुख्य होइस्ट की क्षमता | होइस्टिंग बल (सिंगल वायर) | 120 kN | 160 kN | 180 kN |
| स्टील वायर व्यास | 22 मिमी (0.86 इंच) | 26-28 मिमी | 26-30 मिमी | |
| स्टील वायर की लंबाई | 45 मीटर | 55 मीटर | 55 मीटर | |
| होइस्टिंग फोर्स (सिंगल वायर) | 15 kN(3372 lbf) (बेयर ड्रम) | 15 kN(3372 lbf) (बेयर ड्रम) | 15 kN(3372 lbf) (बेयर ड्रम) | |
| वायरलाइन होइस्ट की क्षमता | स्टील वायर व्यास | 6 मिमी (0.24 इंच) | 6 मिमी (0.24 इंच) | 6-8 मिमी |
| स्टील वायर की लंबाई | 2200 मीटर | 3200 मीटर | 3200 मीटर | |
| मस्तूल की ऊंचाई | 9.5 मीटर | 9.5 मीटर | 10.5 मीटर | |
| मस्तूल | मस्तूल समायोजन कोण | 0°—90° | 0°—90° | 0°—90° |
| ड्रिलिंग कोण | 45º क्षैतिज से 90º ऊर्ध्वाधर नीचे | 45º क्षैतिज से 90º ऊर्ध्वाधर नीचे | 45º क्षैतिज से 90º ऊर्ध्वाधर नीचे | |
| फीडिंग स्ट्रोक | 3700 मिमी | 3700 मिमी | 3700 मिमी | |
| स्लिपेज स्ट्रोक | 1000 मिमी | 1000 मिमी | 1000 मिमी | |
| फीड पुल | 25 टन | 32 टन | 32 टन | |
| फीड थ्रस्ट | 9 टन | 14 टन | 14 टन | |
| रॉड पुल | 3 मीटर या 6 मीटर (9.84 फीट या 19.68 फीट) | 3 मीटर या 6 मीटर (9.84 फीट या 19.68 फीट) | 3 मीटर या 6 मीटर (9.84 फीट या 19.68 फीट) | |
| प्रकार | ||||
| मड पंप | पारस्परिक पंप ट्रिप्लेक्स प्लंजर | पारस्परिक पंप ट्रिप्लेक्स प्लंजर | पारस्परिक पंप ट्रिप्लेक्स प्लंजर | |
| मॉडल | BW320 | BW500 | BW 600 | |
| स्ट्रोक | 110 मिमी (4.3 इंच) | 110 मिमी (4.3 इंच) | 110 मिमी (4.3 इंच) | |
| आउटपुट वॉल्यूम | 320 L/min | 500 L/min | 600 L/min | |
| डिस्चार्ज प्रेशर | 8.0 Mpa | 8.0 Mpa | 8.0 Mpa | |
| फुट क्लैंप | क्लैम्पिंग स्कोप | 55.5-118 मिमी | 55.5-118 मिमी | 55.5-118 मिमी |
| थ्रू होल Ф165mm | थ्रू होल Ф165mm | थ्रू होल Ф165mm | ||
| वजन | 10.50 टन | 13.50 टन | 16.50 टन | |
| अन्य | 5980×2240×2480mm | 6250×2240×2480mm | 6950×2260×2550mm | |
| परिवहन आयाम | ||||
| परिवहन का तरीका | स्टील क्रॉलर | स्टील क्रॉलर | स्टील क्रॉलर |
