उत्पाद विवरण:
|
| प्रकार: | पूर्ण हाइड्रोलिक भूतल कोर ड्रिल रिग | नमूना: | Cr15 |
|---|---|---|---|
| यन्त्र: | कमिंस QSB6.7 (ईयू स्टेज IIIA) 178kw | ड्रिलिंग क्षमता: | बीक्यू 2050 एम एनक्यू 1650 एम मुख्यालय 1350 एम पीक्यू 950 एम |
| परिवहन आयाम: | 5980 × 2240 × 2480mm | वजन: | 10500KG |
| हाई लाइट: | 1650m हीरा कोर ड्रिलिंग रिग,1650m अन्वेषण रिग,sinocoredrill हीरा कोर ड्रिलिंग रिग |
||

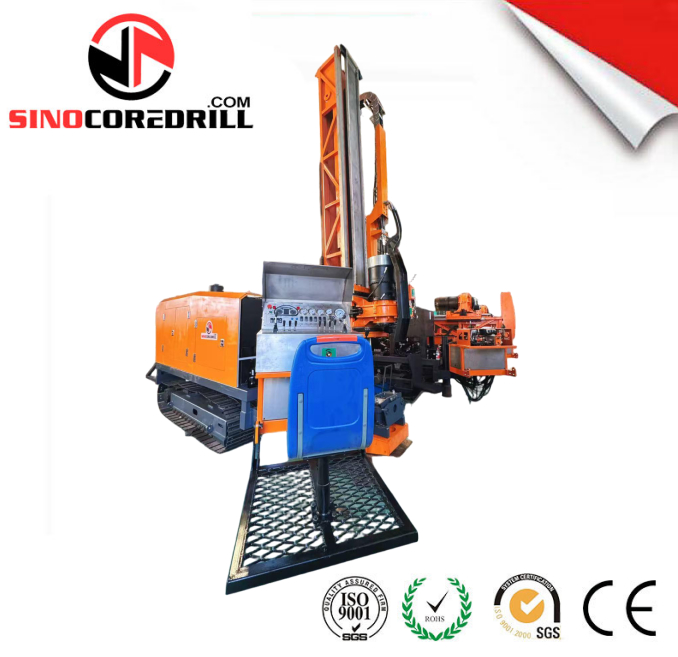

कोल गोल्ड कॉपर आयरन माइनिंग प्रोजेक्ट के लिए 1650 मीटर फुल हाइड्रोलिक डायमंड कोर ड्रिलिंग रिग एक्सप्लोरेशन रिग:
HYDX-6A पूर्ण हाइड्रोलिक ड्रिलिंग रिग का अद्यतन मॉडल
CR15 ऑस्ट्रेलिया, जर्मनी, रूस और चीन के इंजीनियरों के कई वर्षों के संयुक्त अनुसंधान और व्यावहारिक अनुभव के आधार पर डिजाइन और निर्मित उन्नत उपकरण है।ड्रिलिंग रिग कॉम्पैक्ट है, ड्रिलिंग तकनीक की ख़ासियत के लिए अनुकूलित है, जो बहुत सारे उपयोगी और व्यावहारिक कार्यों से सुसज्जित है।रिग के अधिकांश घटक विश्व के नेताओं द्वारा उत्पादित किए जाते हैं: हाइड्रोलिक घटक अमेरिका और यूरोप के जाने-माने निर्माताओं द्वारा हैं, होइस्ट - रेक्स्रोथ (जर्मनी) द्वारा, इंजन - DEUTZ (जर्मनी) द्वारा।सावधानीपूर्वक डिजाइनिंग और सख्त गुणवत्ता नियंत्रण उत्कृष्ट तकनीकी मानकों और कोर ड्रिलिंग रिग की उच्च स्तर की विश्वसनीयता की गारंटी देता है।
CR15 पूर्ण हाइड्रोलिक कोर ड्रिलिंग रिग में एक उत्कृष्ट बाहरी उपस्थिति, एक कॉम्पैक्ट संरचना, विश्वसनीय कार्य और एक लचीला ऑपरेटिंग सिस्टम है।इन सभी तत्वों ने इस हाइड्रोलिक कोर ड्रिलिंग रिग को घरेलू और विदेशी दोनों बाजारों में समान उत्पादों के बीच सबसे अच्छा विकल्प बना दिया है।
इस हाइड्रोलिक ड्रिलिंग मशीन को तिरछी और ऊर्ध्वाधर ड्रिलिंग दोनों पर लागू किया जा सकता है।हीरे और कार्बाइड मिश्र धातु बिट ड्रिलिंग से लैस एक रिग होने के नाते, इस पूर्ण हाइड्रोलिक ड्रिलिंग रिग का उपयोग भूविज्ञान, धातु विज्ञान, कोयला खनन, परमाणु उद्योग और जल विज्ञान मापने के क्षेत्र में किया जा सकता है।

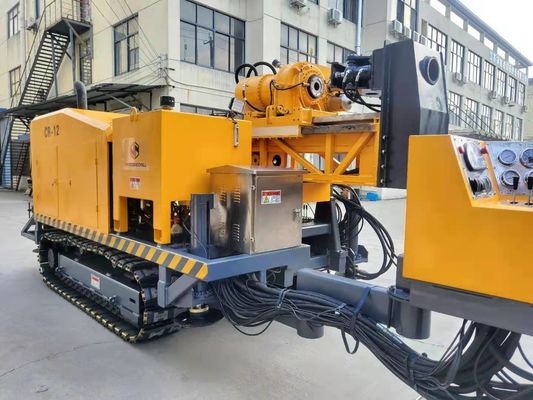

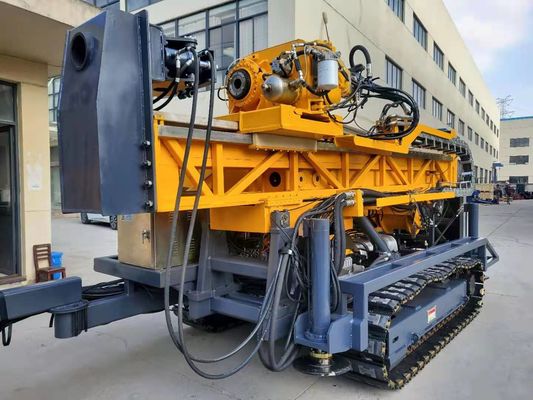

क्रॉलर-माउंटेड कोरिंग ड्रिल रिग ऑपरेशन के दौरान मोबाइल और स्थिर है।इसके परिवहन आयाम मानक के अनुरूप हैं।कोरिंग ड्रिल रिग एक शक्तिशाली फीड सिस्टम से लैस है, मेन लाइन होइस्ट और ड्यूज इंजन ड्रिलिंग को अधिक कुशल बनाते हैं।टेलीस्कोपिक मास्ट और हाइड्रोलिक लेवलिंग जैक रिग को संचालित करने में आसान बनाते हैं।ड्रिलिंग रिग में आधुनिक डिजाइन और सुविचारित सुरक्षा विशेषताएं हैं।
विशिष्टता:
| आदर्श | मद | सीआर15 | सीआर20 | सीआर25 |
| आदर्श | कमिंस QSB6.7 (ईयू स्टेज IIIA) | कमिंस QSLB8.9 (ईयू स्टेज IIIA) | कमिंस QSZ13-C400-II (ईयू स्टेज IIIA) | |
| डीजल इंजन | विस्थापन | 6.7ली | 8.9ली | १३एल |
| शक्ति | 178kW (240HP) | 242kW (325HP) | 298 किलोवाट (400HP) | |
| रेटेड आरपीएम | 2000rpm | 2100rpm | 1900 आरपीएम | |
| बीक्यू | 2050 वर्ग मीटर | २८५० वर्ग मीटर | 3100 वर्ग मीटर | |
| ड्रिलिंग क्षमता | एनक्यू | 1650 वर्ग मीटर | 2250 वर्ग मीटर | २५५० वर्ग मीटर |
| मुख्यालय | १३५० वर्ग मीटर | १८५० वर्ग मीटर | 2050 वर्ग मीटर | |
| पी क्यू | 950 वर्ग मीटर | १३५० वर्ग मीटर | 1650 वर्ग मीटर | |
| टू-स्पीड हाइड्रोलिक मोटर | टू-स्पीड हाइड्रोलिक मोटर | टू-स्पीड हाइड्रोलिक मोटर | ||
| ड्रिल हेड | रोटेशन मोटर | निर्माता: जर्मनी के रेक्सरोथ | निर्माता: जर्मनी के रेक्सरोथ | निर्माता: जर्मनी के रेक्सरोथ |
| आरपीएम | तीन शिफ्ट | तीन शिफ्ट | तीन शिफ्ट | |
| स्टीप्लेस चेंज: 0-1250 आरपीएम | स्टीप्लेस चेंज: 0-1250 आरपीएम | स्टीप्लेस चेंज: 0-1250 आरपीएम | ||
| अनुपात | पहला 8.2:1 | पहला 8.2:1 | पहला 8.2:1 | |
| दूसरा 4.2:1 | दूसरा 4.2:1 | दूसरा 4.2:1 | ||
| तीसरा 1:1 | तीसरा 1:1 | तीसरा 1:1 | ||
| हाइड्रोलिक ड्राइव के साथ साइडवाइज स्लाइडिंग तरीका | हाइड्रोलिक ड्राइव के साथ साइडवाइज स्लाइडिंग तरीका | हाइड्रोलिक ड्राइव के साथ साइडवाइज स्लाइडिंग तरीका | ||
| हाइड्रोलिक चक (पीक्यू) | हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैंपिंग, सामान्य रूप से सी बंद प्रकार | हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैंपिंग, सामान्य रूप से सी बंद प्रकार | हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैंपिंग, सामान्य रूप से सी बंद प्रकार | |
| 243000 N . की अक्षीय धारण क्षमता | 294000 N . की अक्षीय धारण क्षमता | 294000 N . की अक्षीय धारण क्षमता | ||
| मैक्स।टॉर्कः | ६७५० एनएम· | ७५५० एनएम· | ८७५० एनएम· | |
| व्यास पकड़ो | 121 मिमी | 121 मिमी | 121 मिमी | |
| मैक्स।धुरी की भारोत्तोलन क्षमता | २५० kN | 320 kN | 320 kN | |
| मैक्स।खिला शक्ति | 110 kN | १४० केएन | १४० केएन | |
| हाइड्रोलिक पंप: | निर्माता: डेनमार्क के डैनफॉस | निर्माता: डेनमार्क के डैनफॉस | निर्माता: डेनमार्क के डैनफॉस | |
| प्राथमिक पंप | रोटेटर, विंच मड पंप और लेवलिंग जैक की ड्राइविंग के लिए अक्षीय पिस्टन चर विस्थापन ट्रिपलएक्स पंप। | पहला पंप: 260LPM 31.5MPa . पर | पहला पंप: ३५ एमपीए पर ३८० एलपीएम | पहला पंप: ३५ एमपीए पर ३८० एलपीएम |
| लोड सेंसिंग सिस्टम के साथ। | दूसरा पंप: 130LPM 31.5MPa . पर | दूसरा पंप: 260LPM 31.5MPa . पर | दूसरा पंप: 260LPM 31.5MPa . पर | |
| तीसरा पंप: 130 एलपीएम 31.5MPa . पर | तीसरा पंप: 130 एलपीएम 31.5MPa . पर | तीसरा पंप: 130 एलपीएम 31.5MPa . पर | ||
| क्षमता | 420 लीटर (111 यूएस गैलन) | ५०० लीटर (१११ यूएस गैलन) | ५०० लीटर (१११ यूएस गैलन) | |
| हाइड्रोलिक टैंक | ||||
| उत्थापन गति (एकल तार) | 0-75 मीटर/मिनट (नंगे ड्रम) | 0-80 मीटर/मिनट (नंगे ड्रम) | 0-50 मीटर / मिनट (नंगे ड्रम) | |
| मुख्य लहरा की क्षमता | उत्थापन बल (एकल तार) | १२० kN | १६० kN | १८० kN |
| स्टील वायर व्यास | 22 मिमी (0.86 इंच) | 26-28 मिमी | 26-30 मिमी | |
| स्टील वायर लंबाई | 45 वर्ग मीटर | 55 वर्ग मीटर | 55 वर्ग मीटर | |
| उत्थापन बल (एकल तार) | 15 kN (3372 lbf) (नंगे ड्रम) | 15 kN (3372 lbf) (नंगे ड्रम) | 15 kN (3372 lbf) (नंगे ड्रम) | |
| वायरलाइन लहरा की क्षमता | स्टील वायर व्यास | 6 मिमी (0.24 इंच) | 6 मिमी (0.24 इंच) | 6-8 मिमी |
| स्टील वायर लंबाई | 2200 वर्ग मीटर | 3200 वर्ग मीटर | 3200 वर्ग मीटर | |
| मस्त ऊंचाई | 9.5 वर्ग मीटर | 9.5 वर्ग मीटर | 10.5 वर्ग मीटर | |
| मस्तूल | मस्त समायोजन कोण | 0°—90° | 0°—90° | 0°—90° |
| ड्रिलिंग कोण | 45º क्षैतिज से 90ºऊर्ध्वाधर नीचे | 45º क्षैतिज से 90ºऊर्ध्वाधर नीचे | 45º क्षैतिज से 90ºऊर्ध्वाधर नीचे | |
| फीडिंग स्ट्रोक | 3700 मिमी | 3700 मिमी | 3700 मिमी | |
| स्लिपेज स्ट्रोक | 1000 मिमी | 1000 मिमी | 1000 मिमी | |
| फ़ीड पुल | 25 टन | 32 टन | 32 टन | |
| फ़ीड जोर | 9 टन | 14 टन | 14 टन | |
| रॉड पुल | 3 मीटर या 6 मीटर (9.84 फीट या 19.68 फीट) | 3 मीटर या 6 मीटर (9.84 फीट या 19.68 फीट) | 3 मीटर या 6 मीटर (9.84 फीट या 19.68 फीट) | |
| प्रकार | ||||
| कीचड़ पंप | घूमकर पम्प ट्रिपलक्स प्लंजर | घूमकर पम्प ट्रिपलक्स प्लंजर | घूमकर पम्प ट्रिपलक्स प्लंजर | |
| आदर्श | बीडब्ल्यू320 | बीडब्ल्यू500 | बीडब्ल्यू 600 | |
| आघात | 110 मिमी (4.3 इंच) | 110 मिमी (4.3 इंच) | 110 मिमी (4.3 इंच) | |
| आउटपुट वॉल्यूम | 320 लीटर/मिनट | ५०० लीटर/मिनट | ६०० लीटर/मिनट | |
| स्राव दाब | 8.0 एमपीए | 8.0 एमपीए | 8.0 एमपीए | |
| फुट क्लैंप | क्लैंपिंग स्कोप | 55.5-118 मिमी | 55.5-118 मिमी | 55.5-118 मिमी |
| छेद के माध्यम से Ф165mm | छेद के माध्यम से Ф165mm | छेद के माध्यम से Ф165mm | ||
| वज़न | 10.50 टन | 13.50 टन | 16.50 टन | |
| अन्य | 5980×2240×2480mm | 6250×2240×2480mm | 6950×2260×2550mm | |
| परिवहन आयाम | ||||
| परिवहन मार्ग | स्टील क्रॉलर | स्टील क्रॉलर | स्टील क्रॉलर |
