उत्पाद विवरण:
|
प्रकार: | रोटरी एयर ब्लोअर | आकार: | एचसी -25 एस / एचसी -251 एस / एचसी -30 एस / एचसी -301 एस ... आदि |
---|---|---|---|
आवृत्ति: | 50 हर्ट्ज | आवेदन: | जल उपचार वातन, अस्पताल और प्रयोगशालाएँ मलजल मिश्रण और वातन |
रोटरी ब्लोअर एयर प्रेशर रेंज: | 0.1-0.5 किलोग्राम / सेमी 2 | नाम: | कम ऊर्जा खपत एचसी सीरीज एचसी 251 एस रोटरी एयर ब्लोअर कम शोर |
हाई लाइट: | एचसी 251 एस रोटरी एयर ब्लोअर,एचसी 30 एस रोटरी लोब ब्लोअर,50 हर्ट्ज रोटरी एयर ब्लोअर |

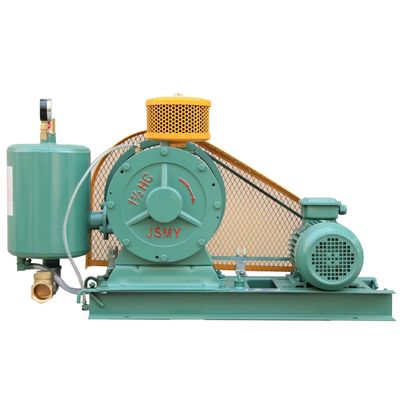

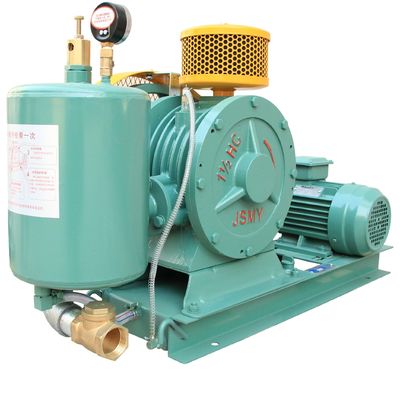

आसान स्थापना कम ऊर्जा खपत एचसी सीरीज कम शोर रोटरी एयर ब्लोअर
एचसी श्रृंखला रोटरी एयर ब्लोअर संरचना और कार्य सिद्धांत:
रोटरी ब्लोअर एयर प्रेशर रेंज: 0.1-0.5 kgf/cm2
रोटरी ब्लोअर की एक उत्कृष्ट संरचना होती है और यह मुख्य रूप से छह भागों से बना होता है: मोटर, एयर फिल्टर, ब्लोअर मुख्य इंजन, एयर चैंबर, बेस (और तेल टैंक), तेल टपकने वाला नोजल
ब्लोअर सिलेंडर में एक्सेंट्रिक रोटर ऑफ़सेट पर काम करता है, यह रोटर स्लॉट में लोब के बीच वॉल्यूम में बदलाव करता है ताकि हवा को सोख, संपीड़ित और डिस्चार्ज किया जा सके।
ऑपरेशन के दौरान, ब्लोअर के दबाव अंतर का उपयोग स्वचालित रूप से स्नेहन तेल को ड्रिप नोजल में भेजने के लिए किया जाता है, घर्षण और शोर को कम करने के लिए सिलेंडर में टपकता है, और साथ ही सिलेंडर में हवा की वापसी को कम करता है।
रोटरी ब्लोअर संरचना और स्ट्रोक
सुविधाएं:
.कम शोर, कम ऊर्जा खपत, स्थिर संचालन, आसान स्थापना
.चिकनी वायु रिलीज के लिए वायु कक्ष के साथ परिवर्तन, स्थिर वायु प्रवाह लोड करने का प्रतिरोध
.उत्कृष्ट सामग्री, उत्तम संरचना और उत्कृष्ट प्रदर्शन
अनुप्रयोग:
विशेष विवरण:
| निकास बंदरगाह दीया | | | स्पीड | वायु प्रवाह | वी बेल्ट चरखी | वी बेल्ट | तेल टैंक | वज़न | |||||||
आरपीएम | 0.1kgf/cm2 | 0.2 किग्रा/सेमी2 | 0.3 किग्रा/सेमी2 | 0.4 किग्रा / | 0.5kgf/cm2 | धौंकनी | मोटर | कुल भार | कुल वजन | |||||||
एचसी-25एस | 3/4” (20) | 0.37 किलोवाट | 50HZ | 430 | 0.278 | 0.265 | 0.250 | 0.237 | 0.225 | 8" | 3" | ए-889 | 1.2 एल (0.9 एल) | 40 किलो | 45KG | |
एचसी-251एस | 3/4” (20) | 0.55 किलोवाट | 50HZ | 450 | 0.32 | 0.31 | 0.3 | 0.29 | 0.29 | 8" | २१/२" | ए-1016 | 1.5 एल (1.1 एल) | 44KG | 51KG | |
एचसी-30एस | 1 ”(25) | 0.55 किलोवाट | 50HZ | 430 | 0.36 | 0.35 | 0.34 | 0.33 | 0.32 | 10" | 3" | ए-1118 | 1.5 एल (1.1 एल) | 50 किलो | 57KG | |
एचसी-301एस | 1 ”(25) | 0.75 किलोवाट | 50HZ | 520 | 0.43 | 0.425 | 0.42 | 0.41 | 0.4 | 10" | 31/2" | ए-1143 | 1.5 एल (1.1 एल) | 50 किलो | 57KG | |
एचसी-40एस | ११/४ ”(२३) | 0.75 किलोवाट | 50HZ | 500 | 0.68 | 0.67 | 0.66 | 0.65 | 0.62 | 12" | 4" | ए-1321 | 2.5L (1.7L) | 80KG | 88KG | |
एचसी-401एस | ११/४ ”(३२) | 1.5 किलोवाट | 50HZ | 580 | 0.84 | 0.82 | 0.8 | 0.74 | 0.7 | 12" | 41/2" | ए-1321 | 2.5L (1.7L) | 85KG | 93KG | |
एचसी -50 एस | ११/२" (४०) | 1.5 किलोवाट | 50HZ | 430 | 1.2 | 1.15 | १.१ | 1.08 | 1.05 | 14" | 4" | ए-1600 | 3.5L (2.3L) | 120 किलो | 130KG | |
एचसी-501एस | ११/२" (४०) | २.२ किलोवाट | 50HZ | 500 | 1.5 | 1.47 | 1.45 | 1.41 | १.४ | 14" | 41/2" | ए-1600 | 3.5L (2.3L) | 125KG | 135KG | |
एचसी -60 एस | 2"(50) | २.२ किलोवाट | 50HZ | 450 | 2 | 1.95 | 1.9 | १.८ | 1.75 | 16" | 5" | बी-1880 | 5.5 लीटर (3.8 लीटर) | 190KG | 223KG | |
एचसी-601एस | 2"(50) | 4KW | 50HZ | 540 | 2.5 | 2.45 | २.४ | २.३ | 2.25 | 16" | 6" | बी-1880 | 5.5 लीटर (3.8 लीटर) | 200 किलो | 233KG | |
एचसी-८०एस | २१/२" (६५) | 4KW | 50HZ | 430 | 2.95 | 2.8 | 2.75 | 2.65 | 2.6 | 18" | 51/2" | बी-2108 | 8 एल (6 एल) | 250 किलो | 268KG | |
एचसी-८०१एस | २१/२" (६५) | 5.5 kw | 50HZ | 500 | 3.65 | 3.6 | 3.5 | ३.४ | 3.3 | 18" | 6" | बी-2134 | 8 एल (6 एल) | 275KG | 293KG | |
एचसी-100एस | 3" (80) | 5.5 kw | 50HZ | 390 | 4.5 | 4.45 | 4.4 | 4.3 | 4.2 | 20" | 51/2" | बी-2362 | 20 एल (16 एल) | 375KG | 395KG | |
एचसी-1001एस | 3" (80) | 7.5 किलोवाट | 50HZ | 420 | 5.6 | 5.5 | 5.4 | 5.3 | 5.2 | 20" | 6" | बी-2362 | 20 एल (16 एल) | 390KG | 410KG |
रोटरी ब्लोअर चित्र और स्थापना
इकाई: मिमी
इकाई: मिमी
आदर्श | ए | बी | सी | डी | इ | एफ | जी | एच | मैं | जे | क | ली | एम | एन | हे | पी आकार |
एचसी-25एस | 615 | 240 | 360 | १३१ | 170 | 440 | 240 | 45 | 380 | 30 | 215 | 88 | 85 | १७२ | / | 3/4" |
एचसी-251एस | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | १२० | 30 | 65 | 115 | 3/4" |
एचसी-30एस | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
एचसी-301एस | 730 | 255 | 450 | १५० | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
एचसी-40एस | 795 | 305 | 500 | 190 | 170 | 600 | २३० | 80 | 400 | 100 | 190 | 80 | 40 | 100 | १५५ | १ १/४" |
एचसी-401एस | 800 | ३१० | 500 | 190 | 170 | 600 | २३० | 80 | 400 | 100 | 190 | 80 | 40 | 100 | १५५ | १ १/४" |
एचसी -50 एस | १०१० | 345 | 600 | २१३ | २१० | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | १ १/२" |
एचसी-501एस | १०१० | 350 | 600 | 218 | २१० | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | १ १/२" |
एचसी -60 एस | ११८० | 385 | 730 | २३० | 330 | 850 | 300 | 100 | 600 | 125 | 260 | १८५ | 60 | 95 | १८५ | 2" |
एचसी-601एस | ११८० | 390 | 730 | २३५ | 330 | 850 | 300 | 100 | 600 | 125 | 260 | १८५ | 60 | 95 | १८५ | 2" |
एचसी-८०एस | १३२५ | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | १५० | ३१० | 180 | 65 | 140 | २३५ | २ १/२" |
एचसी-८०१एस | १३२५ | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | १५० | ३१० | 180 | 65 | 140 | २३५ | २ १/२" |
एचसी-100एस | १५२० | 555 | 955 | 320 | 420 | ११०० | 470 | 140 | 400 | १५० | 410 | 245 | 70 | १५० | 270 | 3" |
एचसी-1001एस | १५२० | 560 | 955 | 320 | 420 | ११०० | 470 | 140 | 400 | १५० | 410 | 245 | 70 | १५० | 270 | 3" |
