उत्पाद विवरण:
|
| टाइप: | पूर्ण हाइड्रोलिक सतह कोर ड्रिल रिग | आदर्श: | cr10 |
|---|---|---|---|
| यन्त्र: | 118 किलोवाट / 2200 आरपीएम | ड्रिलिंग क्षमता: | बीक्यू 1100एम मुख्यालय 650एम एनक्यू 800एम |
| परिवहन आयाम: | 4880 × 2240 × 2480 मिमी | वज़न: | 8200 किग्रा |
| : | आरपीएम: | स्टेपलेस चेंज: 0-1150 आरपीएम | |
| हाई लाइट: | एनक्यू 600 मीटर क्रॉलर घुड़सवार ड्रिलिंग रिग,मुख्यालय 400 मीटर क्रॉलर घुड़सवार ड्रिलिंग रिग,क्रॉलर घुड़सवार हाइड्रोलिक ड्रिलिंग रिग |
||

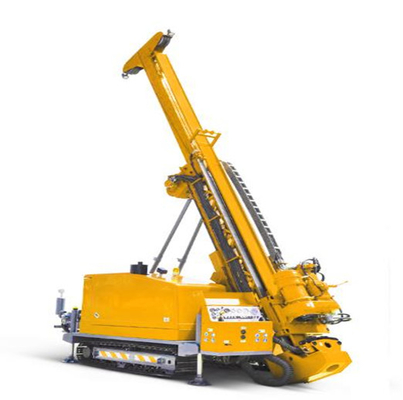

HQ 650 M NQ 800m माइनिंग गोल्ड ड्रिल फुल हाइड्रोलिक क्रॉलर माउंटेड सरफेस कोर ड्रिलिंग रिग
सीआर सीरीज कोर ड्रिल का उपयोग सादे, पहाड़ी इलाकों, उच्च तापमान, ठंडे क्षेत्रों के वातावरण में काम करने के लिए किया जाता है।
मुख्य मशीन स्व-चालित चेसिस क्रॉलर, इंजन शक्ति, मिट्टी पंप, चरखी और अन्य एकीकृत संरचना को गोद लेती है, जिसे प्लेटफ़ॉर्म ट्रक संरचना को भी अनुकूलित किया जा सकता है, यह मुख्य रूप से धातु और गैर-धातु ठोस खनिज सर्वेक्षण और अन्वेषण के लिए उपयोग किया जाता है, इसके अलावा, यह भी कर सकते हैं इंजीनियरिंग भूविज्ञान अन्वेषण, जल विज्ञान सर्वेक्षण, टोही और तेल और गैस क्षेत्र की खोज, पानी की अच्छी तरह से ड्रिलिंग आदि में उपयोग किया जाता है।रिग हैउचित लेआउट, कॉम्पैक्ट संरचना, बेहतर प्रदर्शन, सरल संचालन और सुविधाजनक रखरखाव।
पूर्ण हाइड्रोलिक और रोटेटर की कोर ड्रिल रिग ने वायर-लाइन कोरिंग की तकनीक को अपनाया है जो दुनिया में विकसित देशों में ठोस खनिज जमा के लिए प्रमुख प्रकार का रिग रहा है।यह चीन में ड्रिलिंग तकनीक और ड्रिलिंग उपकरण की विकासशील दिशा भी है
रिग संरचना में सरल है।यह हल्का और स्थानांतरण के लिए आसान है;मस्तूल में फिसलने और जमीन को छूने का कार्य होता है;धुरी उठा और हाइड्रोलिक सिलेंडर के साथ उतारा;इसे परिवहन और स्थानांतरण के लिए मोड़ा जा सकता है।तकला छेद बड़े व्यास में है।
सीआर-10 के मुख्य प्रदर्शन पैरामीटर
|
डीजल इंजन |
विस्थापन | 4.5 एल | |||||||
| पावर/रेटेड आरपीएम | 118 किलोवाट / 2200 आरपीएम | ||||||||
|
ड्रिलिंग क्षमता |
बीक्यू | 1100 मी | मुख्यालय | 650 मी | |||||
| एनक्यू | 800 मी | ||||||||
|
ड्रिल हेड |
रोटेशन मोटर | ||||||||
|
तीन शिफ्ट स्टेपलेस चेंज: 0-1200 RPM |
|||||||||
| प्रमुख सलामी बल्लेबाज |
सिलेंडर विस्थापन प्रपत्र |
||||||||
|
हाइड्रोलिक चक (पीक्यू) |
हाइड्रॉलिक रूप से खोला गया 140000 N की अक्षीय धारण क्षमता |
||||||||
| मैक्स।टॉर्कः | 3550 एनएम | ||||||||
| छेद व्यास | 95 मिमी | ||||||||
| मैक्स।तकला उठाने की क्षमता | 120 केएन | ||||||||
|
मैक्स।खिला शक्ति
|
50 केएन | ||||||||
|
मेन होइस्ट की क्षमता |
उत्थापन गति (एकल तार) | 0-50 मीटर / मिनट (नंगे ड्रम) | |||||||
| उत्थापन बल (एकल तार) | 55 केएन | ||||||||
| स्टील वायर व्यास | 14-16 मिमी | ||||||||
| स्टील वायर की लंबाई | 45 मी | ||||||||
|
वायरलाइन होइस्ट की क्षमता |
उत्थापन बल (एकल तार) | 10 केएन (3372 एलबीएफ) (नंगे ड्रम) | |||||||
| स्टील वायर व्यास | 6 मिमी (0.24 इंच) | ||||||||
| स्टील वायर की लंबाई | 800 मी | ||||||||
|
मस्तूल
कीचड़ पंप |
मस्त ऊंचाई | 8.8 मी | |||||||
| ड्रिलिंग कोण |
45º क्षैतिज से 90º लंबवत नीचे
|
||||||||
| फीडिंग स्ट्रोक | 3600 मिमी | ||||||||
| स्लिपेज स्ट्रोक | 1000 मिमी | ||||||||
| फ़ीड खींचो | 10 टन | ||||||||
| फ़ीड जोर | 5 टन | ||||||||
| रॉड खींचो | 3m या 6m (9.84 फीट या 19.68 फीट) | ||||||||
| आउटपुट वॉल्यूम | 150 एल / मिनट | ||||||||
| स्राव दाब | 8.0 एमपीए | ||||||||
| फुट क्लैंप | क्लैम्पिंग स्कोप |
55.5-95 मिमी छेद के माध्यम से |
|||||||
|
अन्य |
वज़न | 8.2 टन | |||||||
|
(एल × डब्ल्यू × एच) परिवहन आयाम |
4880 × 2240 × 2480 मिमी | ||||||||
| परिवहन मार्ग | स्टील क्रॉलर | ||||||||
हम भूतल अन्वेषण अनुप्रयोगों के लिए आवश्यक सभी चीजों की आपूर्ति करने में सक्षम हैं।इसमें ड्रिलिंग रिग्स और ड्रिल रॉड्स, कोर बैरल, कोर ड्रिलिंग बिट्स और केसिंग जैसे उच्च तकनीक और उच्च गुणवत्ता वाले उत्पादों की एक पूरी श्रृंखला शामिल है।हमारे व्यापक समर्थन नेटवर्क के साथ, पुर्जे और सेवाएँ हमेशा हाथ में हैं।
