| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SINOCOREDRILL |
| प्रमाणन: | CE /ISO9001 |
| मॉडल संख्या: | एचआईडीएक्स -4 |
| न्यूनतम आदेश मात्रा: | N/A |
|---|---|
| पैकेजिंग विवरण: | 1 * 40 मुख्यालय कंटेनर के साथ पैक |
| प्रसव के समय: | विस्तृत आदेश पर आधारित |
| भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | विस्तृत आदेश पर आधारित |
| विवरण: | हाइड्रोलिक कोर ड्रिलिंग मशीन | मॉडल: | एचआईडीएक्स -4 |
|---|---|---|---|
| प्रकार: | क्रॉलर प्रकार प्लैफोर्म प्रकार ट्रेलर प्रकार | पावर: | 145KW |
| Dimession: | 6250 * 2220 * 2500 मिमी | वजन: | 12500kg |
| मिट्टी पंप: | BW250 | स्पीड: | 1900rpm |
| प्रमुखता देना: | कोर ड्रिल रिग,हीरा कोर ड्रिलिंग |
||

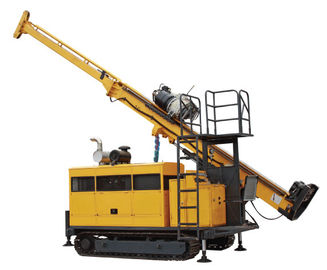

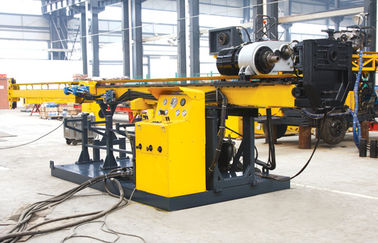

HYDX-4 हाइड्रोलिक कोर ड्रिलिंग मशीन क्रॉलर प्रकार प्लैफोर्म प्रकार ट्रेलर प्रकार
एचआईडीएक्स -4 हाइड्रोलिक कोर ड्रिलिंग रिग पूर्ण हाइड्रोलिक और रोटेटर ने वायर-लाइन कोरिंग की तकनीक को अपनाया, दुनिया में विकसित देशों में पूर्वेक्षण करने के लिए ठोस खनिज जमा के लिए प्रमुख प्रकार रिग दिया गया है। यह ड्रिलिंग तकनीक और चीन में ड्रिलिंग उपकरण के विकासशील दिशा भी है।
हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग के इस प्रकार के आयातित उत्पादों को स्थानापन्न कर सकते हैं। यह भूविज्ञान, धातु विज्ञान, कोयला, पेट्रोलियम, प्राकृतिक गैस, भूजल और अन्य उद्योगों की अन्वेषण और पूर्वेक्षण के लिए लागू किया जा सकता है।
HYDX-4 हाइड्रोलिक कोर ड्रिलिंग रिग एक श्रृंखला मोटर ड्राइविंग पंप से लैस है। एक 3.5 मीटर (11.5 फीट) स्ट्रोक के साथ, सिलेंडर की संरचना में चक्कर लगाने और उठाने के लिए प्रेरित किया जाता है।
धुरी के रोटेशन को एक इंजन द्वारा संचालित किया जाता है। इसकी गति की चार यांत्रिक बदलाव हैं, और स्टेली परिवर्तन के साथ गति को हाइड्रोलिक रूप से समायोजित किया जा सकता है। हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग संरचना में सरल है।
यह स्थानांतरण और स्थानांतरण के लिए आसान है; मस्तूल में जमीन फिसलने और छूने का कार्य है; धुरी को हाइड्रोलिक सिलेंडर से उठाया और कम किया गया; यह परिवहन और स्थानांतरण के लिए मुड़ा जा सकता है। धुरी छेद बड़े व्यास में है
Ⅱ। मुख्य पैरामीटर
प्राथमिक पम्प हाइड्रोलिक टैंक वायरलाइन की मुख्य क्षमता के ऊपर पैर दबाना दूसरों की क्षमता
| एचआईडीएक्स -4 हाइड्रोलिक कोर ड्रिलिंग रिग के डीजल इंजन | आदर्श | कमिंस 6 बीटीए 5.9-सी -180 (टर्बोचार्ज्ड और चार्ज पानी ठंडा) |
| विस्थापन | 5.9 एल (1.56 यूएस गैलन) | |
| शक्ति | 132 किलो (180 एचपी) | |
| रेटेड RPM (फ़ैक्टरी सेटिंग) | 2200rpm | |
| हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग की ड्रिलिंग क्षमता | बीक्यू हाइड्रोलिक कोर ड्रिलिंग रिग | 1000 मी (3280feet) |
| एनक्यू हाइड्रोलिक कोर ड्रिलिंग रिग | 700 मी (22 9 6 फुट) | |
| मुख्यालय भूवैज्ञानिक ड्रिल रिग | 500 एम (1640 फीट) | |
| पीक्यू हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग | 300 मी (984 फीट) | |
| रोटेशन मोटर | हाइड्रोलिक मोटर-चर निर्माता: SAUER-DANFOSS | |
| आरपीएम | चार शिफ्ट / स्टेलीज बदलें 0-1100 आरपीएम | |
| अनुपात | प्रथम 14.422: 1 दूसरा 8.171: 1 तृतीय 4.519: 1 चौथे 2.652: 1 | |
| ड्रिल हेड हेडडएक्स -4 हाइड्रोलिक कोर ड्रिलिंग रिग | हेड ओपनर | पिवोटिंग शैली, मैनुअल एक्ट्यूएटेड |
| हाइड्रोलिक चक (पीक्यू) | हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लम्पिंग, सामान्यतः सी बंद प्रकार अक्षीय होल्डिंग क्षमता 222 400 एन | |
| मैक्स। टोक़ हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग | 3700 एनएम (2727 एलबीएफ फीट) | |
| व्यास को पकड़ो | 121 मिमी (4.76 इंच) | |
| मैक्स। स्पिंडल की भारोत्तोलन क्षमता | 150 केएन (33720 एलबीएफ) | |
| मैक्स। फीडिंग पावर HYDX-4 हाइड्रोलिक कोर ड्रिलिंग रिग | 60 के.एन. (13480 एलबीएफ) | |
| हाइड्रोलिक पंप अक्षीय पिस्टन वैरिएबल विस्थापन चक्रीय, चरखी मिट्टी पंप और समतल जैक के ड्राइविंग के लिए ट्रिपलक्स पंप। भार संवेदन प्रणाली के साथ | निर्माता: DANFOSS 1 पंप: 31.5 एमपीए में दूसरी पीप पर 148 एलपीएम: 28 एमपी 3 पंप में 120 एलपीएम: 16 एमपीए में 50 एलपीएम | |
| क्षमता एचवायडीएक्स -4 हाइड्रोलिक कोर ड्रिलिंग रिग | 310 एल (82 यूएस गैलन) | |
| उत्थापन बल (एकल तार) | 57kN (12814 एलबीएफ) (नंगे ड्रम) | |
| होस्टिंग स्पीड (एकल तार) | 38-70 मि / मिनट (नंगे ड्रम) | |
| हाइड्रोलिक भूवैज्ञानिक ड्रिल रिग | स्टील वायर व्यास | 18 मिमी (0.71 इंच) |
| स्टील वायर की लंबाई | 50 मीटर (164 फीट) | |
| उत्थान फोर्स (एकल तार) | 1200 किग्रा (2646 पाउंड) (नंगे ड्रम) | |
| होस्टिंग स्पीड (एकल तार) | 60-90 मी / मिनट (नंगे ड्रम) | |
| स्टील वायर व्यास | 5.3 मिमी (0.2 इंच) | |
| स्टील वायर की लंबाई | 1000 मीटर (3280 फीट) | |
| मस्त ऊँचाई | 9.6 मीटर (31.4 9 फीट) | |
| मस्त समायोजन कोण | 0 ° -90 ° | |
| ड्रिलिंग एंगल | क्षैतिज से 45 डिग्री से 90 डिग्री नीचे | |
| फ़ीड खींचो | 15000 किलो (33075 lb) | |
| मस्तूल | फ़ीड थ्रस्ट | 6000 किलो (13230 पाउंड) |
| रॉड खींचो | 3 एम या 6 एम (9.84 फीट या 19.68 फीट) | |
| भोजन स्ट्रोक | 3500 मिमी (137.80 इंच) | |
| स्लीपेज स्ट्रोक | 600 मिमी (23.62 इंच) | |
| प्रकार | पुनर्जन्म पंप ट्रिपलक्स सवार | |
| कीचड़ पंप | आदर्श | BW160 / 10 |
| आघात | 70 मिमी (2.76 इंच) | |
| स्राव दाब | 2.5, 4.0, 6.5, 10.0 एमपीए (363, 580, 943, 1450 साई) | |
| दबाना | छेद के माध्यम से 55.5-110 मिमी (2.1 9-4.33 इंच) छेद Ф154 मिमी (6.06 इंच) | |
| वजन (प्लेटफ़ॉर्म प्रकार) | 9300 किलोग्राम (20506 पाउंड) | |
| अन्य लोग | आयाम (एल × डब्ल्यू × एच) | 5100 × 2200 × 2650 मिमी (200 × 86.6 × 104.3 इंच) |
| परिवहन मार्ग | क्रॉलर |
