उत्पाद विवरण:
|
| नमूना: | कमिंस 6CTA (टर्बोचार्ज्ड और चार्ज वाटर कूल्ड) | विस्थापन: | 8.3L (2.19 यूएस गैलन) |
|---|---|---|---|
| शक्ति: | 178kW (240HP) | रेटेड आरपीएम (फ़ैक्टरी सेटिंग): | 2200आरपीएम |
| रोटेशन मोटर: | डबल हाइड्रोलिक मोटर-परिवर्तनीय और प्रतिवर्ती निर्माता: SAUER-DANFOSS | वज़न: | 14500 किग्रा(31973 पाउंड) |
| परिवहन आयाम (एल × डब्ल्यू × एच): | 5900×2240×2500 मिमी (232.3×88.1×98.4 इंच) | ||
| हाई लाइट: | पूर्ण हाइड्रोलिक डायमंड कोर ड्रिलिंग रिग,178kW डायमंड कोर ड्रिलिंग रिग,2200rpm कोर ड्रिलिंग रिग |
||

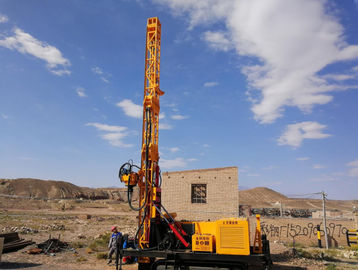

पूर्ण हाइड्रोलिक डायमंड कोर रिग भू-तकनीकी ड्रिलिंग उपकरण
हाइड्रोलिक भूमिगत कोर ड्रिलिंग रिग खदान की खोज के उद्देश्य से ड्रिलिंग छेद के लिए उपयुक्त है, उनका उपयोग सतह कोरिंग, रेलवे इंजीनियरिंग, टनलिंग, निर्माण और जल संरक्षण परियोजना में भी किया जा सकता है।आप निश्चित रूप से इसके उत्कृष्ट और विश्वसनीय प्रदर्शन से बहुत लाभान्वित होंगे।
I. रिग की मुख्य विशेषताएं:
1. तेल पंप मोटर को घुमाने के लिए ड्राइव करता है, हाइड्रोलिक सिलेंडर बुर्ज के बिना काम करता है।
2. रोटेशन, फीड, पंपिंग और क्लैम्पिंग की कोर ड्रिलिंग मशीन सिस्टम फ्लुइड ड्राइव पर निर्भर करती है;किसी भी प्रतियोगी की तुलना में अपने ड्रिलिंग कार्य को सुचारू बनाना;
3. तेज ड्रिलिंग गति कॉलम द्वारा कार्य सुरंग में किसी भी कोण से छेद ड्रिल कर सकती है, प्रयोज्यता को हरा सकती है;
4. वी-गाइड के साथ, रिग एक प्रमुख अक्ष के बारे में उच्चतम सांद्रता प्रदान करता है;
5. रखरखाव, मरम्मत, जुदा करना, स्थापना और आंदोलन के लिए आसान।
सभी हाइड्रोलिक भूमिगत कोर ड्रिलिंग रिग पावर यूनिट, मशीन बॉडी, कंट्रोल पैनल, रोटेशन यूनिट, रॉड होल्डर और मड पंप से बना है।
द्वितीय.HYDX-6 . के मुख्य प्रदर्शन पैरामीटर्स
इन सारणियों के आँकड़ों की गणना क्षेत्र के अनुभवों के आधार पर की गई है, और इनकी यथोचित अपेक्षा की जा सकती है।वास्तविक ड्रिलिंग क्षमता इन-होल्ड टूल्स और शर्तों, ड्रिलिंग तकनीकों और उपयोग किए गए उपकरणों पर निर्भर करेगी।
| डीजल इंजन | नमूना | कमिंस 6CTA (टर्बोचार्ज्ड और चार्ज वाटर कूल्ड) |
| विस्थापन | 8.3L (2.19 यूएस गैलन) | |
| शक्ति | 178kW (240HP) | |
| रेटेड आरपीएम (फ़ैक्टरी सेटिंग) | 2200rpm | |
| ड्रिलिंग क्षमता | बीक्यू हाइड्रोलिक डायमंड कोर रिग | 2000 मीटर (6560 फीट) |
| एनक्यू | 1600 मीटर (5248 फीट) | |
| मुख्यालय | 1300 मीटर (4264 फीट) | |
| पीक्यू हाइड्रोलिक डायमंड कोर रिग | 1000 मीटर (3280 फीट) | |
| रोटेशन मोटर | डबल हाइड्रोलिक मोटर-परिवर्तनीय और प्रतिवर्ती निर्माता: SAUER-DANFOSS | |
| आरपीएम | दो शिफ्ट / स्टेपलेस चेंज 0-1100 RPM | |
| हाइड्रोलिक डायमंड कोर रिग के अनुपात | पहला 8.776:1 दूसरा 2.716:1 | |
| हेड ओपनर | हाइड्रोलिक ड्राइव के साथ साइडवाइज स्लाइडिंग तरीका | |
| ड्रिल हेड | हाइड्रोलिक चक (पीक्यू) | हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैंपिंग, सामान्य रूप से सी बंद प्रकार अक्षीय होल्डिंग क्षमता 222 400 एन |
| मैक्स।टॉर्कः | 6400 एनएम (4717 एलबीएफ · फीट) | |
| व्यास पकड़ो | 121 मिमी (4.76 इंच) | |
| मैक्स।धुरी की भारोत्तोलन क्षमता | 220 केएन(49456 एलबीएफ) | |
| मैक्स।खिला शक्ति | 110 केएन(24728 एलबीएफ) | |
| प्राथमिक पंप | हाइड्रोलिक पंप: रोटेटर, विंच मड पंप और लेवलिंग जैक की ड्राइविंग के लिए अक्षीय पिस्टन चर विस्थापन ट्रिपलक्स पंप।लोड सेंसिंग सिस्टम के साथ। | निर्माता: DANFOSS पहला पंप: 200LPM 31.5MPa पर दूसरा पंप: 120LPM 28MPa पर तीसरा पंप: 102 LPM 16MPa पर |
| हाइड्रोलिक टैंक | क्षमता | 420 लीटर (111 यूएस गैलन) |
| उत्थापन गति (एकल तार) | 38-70 मीटर / मिनट (नंगे ड्रम) | |
| मुख्य की क्षमता | उत्थापन बल (एकल तार) | 120kN (26976 lbf) |
| उभाड़ना | स्टील वायर व्यास | 22 मिमी (0.86 इंच) |
| स्टील वायर लंबाई | 50 मीटर (164 फीट) | |
| वायरलाइन लहरा की क्षमता | उत्थापन बल (एकल तार) | 15 kN (3372 lbf) (नंगे ड्रम) |
| स्टील वायर व्यास | 6 मिमी (0.24 इंच) | |
| स्टील वायर लंबाई | 2000 मीटर (6560 फीट) | |
| मस्त ऊंचाई | 11 मीटर (36 फीट) | |
| मस्त समायोजन कोण | 0°—90° | |
| हाइड्रोलिक डायमंड कोर रिग का ड्रिलिंग कोण | 45º क्षैतिज से 90ºऊर्ध्वाधर नीचे | |
| मस्तूल | फीडिंग स्ट्रोक | 3800 मिमी (150 इंच) |
| स्लिपेज स्ट्रोक | 1500 मिमी (59 इंच) | |
| फ़ीड खींचो | 22000 किग्रा (48510 पौंड) | |
| फ़ीड जोर | 11000 किग्रा (24255 पौंड) | |
| रॉड पुल | 3 मीटर या 6 मीटर (9.84 फीट या 19.68 फीट) | |
| टाइप | घूमकर पम्प ट्रिपलक्स प्लंजर | |
| नमूना | बीडब्ल्यू320 | |
| कीचड़ पंप | झटका | 110 मिमी (4.3 इंच) |
| आउटपुट वॉल्यूम | 320,230,165,118 लीटर/मिनट (84.5, 61, 44, 31 यूएस गैलन/मिनट) | |
| स्राव दाब | 4.0, 5.0, 6.0, 8.0 एमपीए (580, 725, 870, 1160 पीएसआई) | |
| फुट क्लैंप | क्लैंपिंग स्कोप | 55.5-117.5 मिमी (2.19-4.63 इंच) छेद के माध्यम से Ф154 मिमी (6.06 इंच) |
| वज़न | 14500 किलोग्राम(31973 पाउंड) | |
| अन्य | परिवहन आयाम (एल × डब्ल्यू × एच) | 5900×2240×2500 मिमी (232.3×88.1×98.4 इंच) |
| परिवहन मार्ग | स्टील क्रॉलर |
