| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | SINOCOREDRILL |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | THD-280 |
| दस्तावेज: | THD-280 HDD machine introdu...1).pdf |
| न्यूनतम आदेश मात्रा: | एन/ए |
|---|---|
| मूल्य: | Faye |
| प्रकार: | एचडीडी रिग | ब्रांड: | सिनोकोरेड्रिल |
|---|---|---|---|
| मॉडल: | THD-280 | आवेदन: | शहरी बुनियादी ढांचा निर्माण; सड़क/नदी/रेलवे क्रॉसिंग; औद्योगिक पार्कों और उद्यमों में पाइपलाइन प्रणा |
| मूल देश: | चीन | ||
| प्रमुखता देना: | ट्रेंचलेस एचडीडी रिग,2800kN HDD रिग,पाइपलाइन स्थापना HDD रिग |
||
वास्तविक समय निगरानी क्षैतिज दिशा ड्रिलिंग रिग के साथ 280T स्मार्ट ऑपरेटिंग केबिन
उत्पाद का अवलोकनः
राष्ट्रीय चरण III-अनुरूप 390kW वेईचाई टर्बोचार्ज्ड कॉमन रेल डीजल इंजन, 530 हॉर्स पावर प्रदान करता है। यह -40 डिग्री सेल्सियस से 50 डिग्री सेल्सियस तक चरम परिस्थितियों में स्थिर प्रदर्शन बनाए रखता है।हाइड्रोलिक प्रणाली एक बंद + खुला दोहरी सर्किट बुद्धिमान भार वितरण प्रणाली का उपयोग करता हैजटिल परिस्थितियों में प्रणोदन, घुमाव और घूर्णन के लिए इष्टतम प्रदर्शन सुनिश्चित करना।थ्रस्ट एंड पुलबैक सिस्टम में 280 टन की 6 स्टेज गियर-रैक ड्राइव और 3 स्टेप कम समायोज्य ट्रांसमिशन है।जटिल इलाकों में सहजता से नेविगेट करता है। इसकी ट्रैक वाली चेसिस 30 डिग्री की ढलान को आसानी से जीत लेती है। रोटेशन सिस्टम 60,000 एनएम अल्ट्रा-हाई टॉर्क और 25,000 एनएम रैपिड रिट्रैक्शन मोड प्रदान करता है।"एकल-पास ड्रिलिंग" दक्षता को सक्षम करना , जो निर्माण की अवधि को 30% से अधिक कम करता है। 70,000 एनएम मेकअप टॉर्क और 140,000 एनएम ब्रेकआउट टॉर्क के साथ ऑटो-सेंटरिंग क्लैंपिंग रोटरी ग्रिपर, 40 सेकंड तक रॉड परिवर्तन को तेज करता है।बोर्ड क्रेन, स्मार्ट ऑपरेटिंग केबिन वास्तविक समय में दस से अधिक डेटा बिंदुओं की निगरानी के साथ। जबकि दोहरी नियंत्रण (वायरलाइन + मैनुअल) आपातकालीन पैदल प्रणाली,एक विस्तारित परिचालन दृश्य क्षेत्र के साथ संयुक्त, , सुरक्षा और परिचालन दक्षता को प्राथमिकता दी जाती है।
विशिष्ट अनुप्रयोग:
शहरी और ग्रामीण दूरसंचार केबलों की स्थापना
सड़कों या नदियों के नीचे गैस और जल पाइपलाइन पारियां
भीड़भाड़ वाले क्षेत्रों में विद्युत नलिकाओं का बिछाना
मध्यम अवधि के नगरपालिका अवसंरचना परियोजनाएं
वैकल्पिक विन्यासः
विभिन्न लंबाई और व्यास के ड्रिल रॉड
अनुकूलन योग्य ऑपरेटर केबिन
जीपीएस आधारित ट्रैकिंग प्रणाली
बोर्ड मिश्रण और मिट्टी पुनर्चक्रण प्रणाली

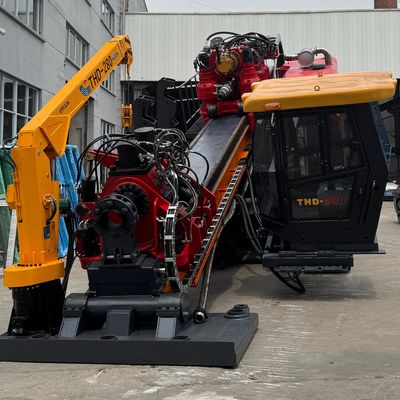

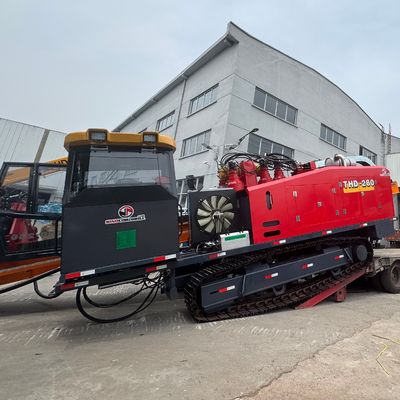

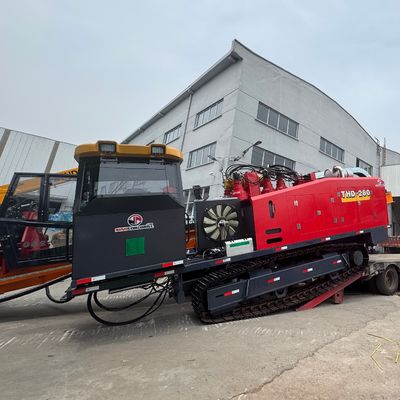

टीएचडी-280 क्षैतिज दिशा ड्रिलिंग मशीन
मुख्य तकनीकी मापदंड
पुश/प्लग ड्राइव
अधिकतम पुश/ट्रैक क्षमताः 6 गियर, 280 टन
धक्का/ खींच प्रणालीः रैक और पिनियन,
4 गियर ड्राइविंग; 3 चरण-कम समायोज्य
गियर I: 8 मीटर/मिनट
II गियरः 18 मीटर/मिनट
तीसरा गियरः 30 मी/मिनट
रोटेशन
घुमावदार प्रणाली: गियर ड्राइव, 2 चरण-कम गति विनियमन।
अधिकतम घूर्णन टोक़
I गियरः 60000Nm @ 40r/min
II गियरः 25000Nm @ 100r/min
इंजन शक्ति
निर्माता: वेईचाई पावर कंपनी लिमिटेड
नाममात्र मूल्य:390kw/2100r/min
ऑपरेशन की स्थितिः धक्का/ खींचना और घूर्णन ऊपर सूचीबद्ध नामित अधिकतम प्रदर्शन सूचकांक को पूरा कर सकते हैं।
हाइड्रोलिक प्रणाली
रोटरी पुश-पुल बंद प्रणाली, सहायक सर्किट खुली भार संवेदन प्रणाली को अपनाता है।
ऑपरेशन कक्ष
मुख्य मशीन के साथ कार्यक्षेत्र में निर्मित डबल-ऑपरेशन रूम
क्रॉलर
कैटरपिलर चेन रेल फॉर्म
क्रॉलर चढ़ाई कोणः 25 डिग्री
क्रॉलर यात्रा गतिः 2.5 किमी / घंटा
मास्ट
मस्तूल वेल्डिंग प्रकार संरचना, मस्तूल मशीन की सुविधा के लिए सामने उठाया जा सकता है
मास्ट के प्रवेश का कोणः 8°~16°
क्रेन
3T सीधा हाथ क्रेन, कार्य त्रिज्या 6 मीटर।
ड्रिलिंग रॉड
ड्रिल पाइप की लंबाई 6 मीटर तक, व्यास 127mm पेंच NC50, OD के एडाप्टर :165 से 168mm
पैर की क्लैंप:
पैर क्लैंप: समायोज्य दूरी, सटीक, स्थिर और विश्वसनीय बंधन।
चेन स्वचालित रूप से केंद्रीकृत करता है और चेन रखता है
मैक्स. बनाने का टोक़ः 70000Nm
अधिकतम ब्रेकिंग टॉर्कः 140000Nm
सहायक उपकरणः दबाव, प्रवाह, गति और अन्य 10 से अधिक डेटा आइटम सीधे ऑपरेटिंग रूम में इंगित किए जाते हैं, विश्लेषण करने और आवेदन की स्थिति का न्याय करने में आसान होते हैं।
मुख्य मशीन का भारः 34 टन
आयाम:12.5 mX3.15 mX3.3 m
