THD-280 क्षैतिज दिशात्मक ड्रिलिंग रिग बड़े व्यास की ट्रेंचलेस परियोजनाओं के लिए

बड़े-व्यास की ट्रेंचलेस परियोजनाओं के लिए THD-280 क्षैतिज दिशात्मक ड्रिलिंग रिग

शक्तिशाली। सटीक। चुनौतीपूर्ण ट्रेंचलेस परियोजनाओं के लिए निर्मित।

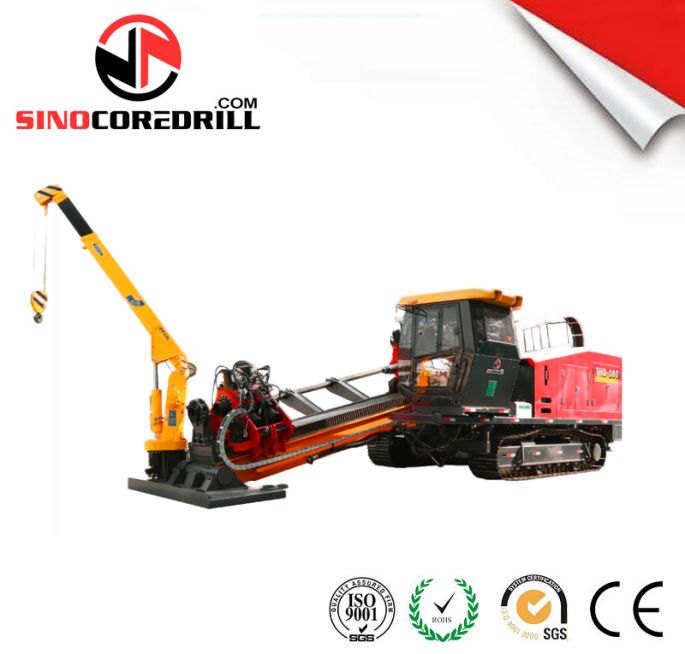

SINOCOREDRILL का THD-280T क्षैतिज दिशात्मक ड्रिलिंग रिग एक अत्याधुनिक HDD प्रणाली है जिसे शहरी, औद्योगिक और क्रॉस-कंट्री बुनियादी ढांचे में बड़े-व्यास की भूमिगत पाइपलाइन स्थापना की मांगों को पूरा करने के लिए इंजीनियर किया गया है। उच्च थ्रस्ट, टॉर्क और बुद्धिमान नियंत्रण सुविधाओं के साथ डिज़ाइन किया गया, THD-280T चुनौतीपूर्ण भूवैज्ञानिक संरचनाओं और लंबी दूरी की ट्रेंचलेस परियोजनाओं के लिए बनाया गया है।

मुख्य तकनीकी विनिर्देश

• रेटेड टॉर्क: 65,000 Nm

• अधिकतम पुलबैक बल: 2800 kN

• अधिकतम थ्रस्ट बल: 2800 kN

• घूर्णी गति: 0–100 rpm (निरंतर, 2-स्पीड समायोज्य)

• डीजल इंजन पावर: 390 kW @ 2200 rpm

• ड्रिल रॉड की लंबाई: 6 मीटर

• मुख्य स्पिंडल थ्रू-होल व्यास: 76 मिमी

• ड्राइव सिस्टम: रैक और पिनियन

• हाइड्रोलिक सिस्टम: पूरी तरह से स्वचालित, लोड-संवेदनशील

• नियंत्रण मोड: वास्तविक समय निगरानी के साथ एकीकृत ऑपरेशन कंसोल

मांग की स्थिति में उच्च प्रदर्शन

65,000 Nm के रेटेड टॉर्क के साथ, THD-280T घूर्णी शक्ति प्रदान करता है जो घने चट्टान परतों, कठोर-पैक मिट्टी, बजरी और मिश्रित जमीन से ड्रिल करने के लिए आवश्यक है। इसका 2800 kN का थ्रस्ट और पुलबैक बल यह सुनिश्चित करता है कि लंबी क्रॉसिंग—चाहे वह नदियों, राजमार्गों या घनी आबादी वाले शहरी क्षेत्रों के नीचे हो—कुशलता और सटीकता के साथ निष्पादित की जाती हैं।

दो-चरणीय चर रोटेशन नियंत्रण प्रणाली सुचारू शक्ति वितरण और सटीक दिशा नियंत्रण प्रदान करती है, जिससे ऑपरेटर वास्तविक समय ड्रिलिंग स्थितियों के लिए आसानी से अनुकूल हो सकते हैं। यह THD-280T को तेल और गैस पाइपलाइन, पावर केबल कंडिट, पानी की आपूर्ति लाइनों और फाइबर ऑप्टिक इंस्टॉलेशन में दिशात्मक बोरिंग कार्यों के लिए आदर्श बनाता है।

ऑपरेटर दक्षता के लिए स्मार्ट इंजीनियरिंग

ऑपरेटर सुरक्षा और नियंत्रण THD-280T डिज़ाइन के मूल में हैं। पूरी तरह से संलग्न ऑपरेटर केबिन एक सहज ज्ञान युक्त नियंत्रण कक्ष, डिजिटल निगरानी उपकरणों और लंबे समय तक काम करने के लिए एक एर्गोनोमिक लेआउट से सुसज्जित है। सभी परिचालन डेटा—जैसे टॉर्क, दबाव, पुलबैक बल और रोटेशन गति—वास्तविक समय में प्रदर्शित होते हैं।

एक हाइड्रोलिक स्वचालित रॉड लोडर एक विकल्प के रूप में उपलब्ध है, जो श्रम की तीव्रता को कम करता है और पाइप हैंडलिंग को गति देता है। 6-मीटर ड्रिल रॉड डिज़ाइन रॉड परिवर्तन आवृत्ति को कम करके और डाउनटाइम को कम करके दक्षता को और बढ़ाता है।

मजबूत संरचना और विश्वसनीय घटक

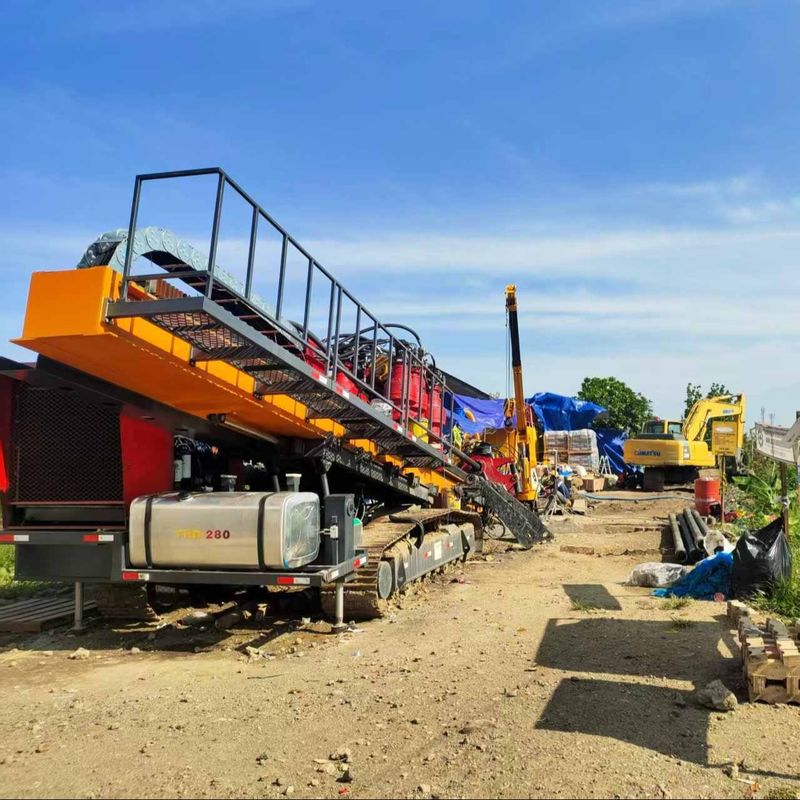

THD-280T में एक टिकाऊ रैक-एंड-पिनियन ड्राइव सिस्टम है, जो पहनने के लिए बेहतर प्रतिरोध प्रदान करता है और उच्च स्थिति सटीकता बनाए रखता है। मशीन बेस एक प्रबलित स्टील ट्रैक प्लेटफॉर्म पर लगा होता है, जिससे यह मिट्टी, पथरीली और ढलान वाली निर्माण साइटों सहित विभिन्न इलाके की स्थितियों में आसानी से पैंतरेबाज़ी कर सकता है।

76 मिमी थ्रू-होल वाला मुख्य स्पिंडल कीचड़ के प्रवाह और टूलिंग विकल्पों के लिए पर्याप्त निकासी प्रदान करता है। यह डाउनहोल टूल्स और फ्लुइड मैनेजमेंट सिस्टम की एक विस्तृत श्रृंखला के साथ निर्बाध एकीकरण की अनुमति देता है। रिग उद्योग-मानक ड्रिल पाइप थ्रेड्स और HDD एक्सेसरीज़ के साथ भी संगत है।

एकीकृत कीचड़ और परिसंचरण प्रणाली

लंबी दूरी की ट्रेंचलेस ड्रिलिंग का समर्थन करने के लिए, THD-280T को एक पूर्ण कीचड़ मिश्रण और रीसाइक्लिंग सिस्टम के साथ जोड़ा जा सकता है। इन इकाइयों को लगातार तरल दबाव बनाए रखने और कटिंग को कुशलता से हटाने के लिए इंजीनियर किया गया है, जो बोरहोल की दीवारों की रक्षा करता है और ड्रिलिंग प्रतिरोध को कम करता है।

उन्नत निस्पंदन सिस्टम पंपों और वाल्वों के सेवा जीवन को बढ़ाने में मदद करते हैं, जबकि बुद्धिमान प्रवाह नियंत्रण कचरे और पर्यावरणीय प्रभाव को कम करता है। नरम या ढहने योग्य संरचनाओं के लिए, अतिरिक्त स्थिरता के लिए वैकल्पिक ड्रिलिंग एडिटिव्स और पॉलिमर को एकीकृत किया जा सकता है।

कई क्षेत्रों में अनुप्रयोग

THD-280T HDD रिग ट्रेंचलेस अनुप्रयोगों की एक विस्तृत विविधता के लिए उपयुक्त है, जिसमें शामिल हैं:

• नगरपालिका पाइपलाइन क्रॉसिंग
  (पानी, गैस, सीवेज)

• विद्युत और दूरसंचार कंडिट

• तेल और गैस पाइपलाइन स्थापना

• नदी और राजमार्ग क्रॉसिंग

• शहरी बुनियादी ढांचा विस्तार

• औद्योगिक साइट कनेक्टिविटी

यह विशेष रूप से उन परियोजनाओं में उपयोगी है जिनमें लंबी दूरी की क्षैतिज बोरिंग, उच्च भार क्षमता, या संवेदनशील या भीड़भाड़ वाले वातावरण में स्थापना की आवश्यकता होती है जहां ओपन-कट खुदाई संभव नहीं है।

वैश्विक मानकों और दीर्घायु के लिए निर्मित

SINOCOREDRILL अपने HDD रिग को सख्त गुणवत्ता नियंत्रण और अंतर्राष्ट्रीय प्रमाणन के तहत डिजाइन और निर्माण करता है। THD-280T कठोर सुरक्षा, स्थायित्व और प्रदर्शन मानकों को पूरा करता है, जो लंबे समय तक सेवा जीवन और न्यूनतम रखरखाव लागत सुनिश्चित करता है। इसका मॉड्यूलर डिज़ाइन फील्ड सर्विसिंग को भी अधिक सुलभ और कुशल बनाता है।

स्पेयर पार्ट्स, तकनीकी सहायता और प्रशिक्षण सेवाएं हमारे वैश्विक सेवा नेटवर्क से आसानी से उपलब्ध हैं, जिसमें दक्षिण पूर्व एशिया, मध्य पूर्व और लैटिन अमेरिका में विशेष कवरेज है।

THD-280T क्यों चुनें?

• मांग वाले ट्रेंचलेस वातावरण में सिद्ध प्रदर्शन

• उच्च शक्ति, उच्च परिशुद्धता संरचनात्मक डिजाइन

• बुद्धिमान हाइड्रोलिक और नियंत्रण प्रणाली

• रॉड लोडर, कीचड़ इकाइयों और स्वचालन किट के साथ अनुकूलन योग्य

• SINOCOREDRILL की पेशेवर सहायता टीम द्वारा समर्थित
