| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SINOCOREDRILL |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | UN1000 |
| न्यूनतम आदेश मात्रा: | एन/ए |
|---|---|
| भुगतान शर्तें: | एल/सी, टी/टी |
| ब्रांड: | सिनोकोरेड्रिल | प्रकार: | UN1000 |
|---|---|---|---|
| ड्रिलिंग क्षमता: | बीक्यू1300एम; NQ1000M; HQ500M | आवेदन: | खनिज अन्वेषण ；भूमिगत ；सुरंग |
| इलेक्ट्रिक मोटर/आरपीएम पावर: | 75 किलोवाट (1450r/मिनट) | अधिकतम टॉर्क: | 1650nm |
| धुरी गति: | 0-1400r/मिनट | ड्रिलिंग कोण: | अंतरिक्ष में 0-180° सर्व-दिशात्मक |

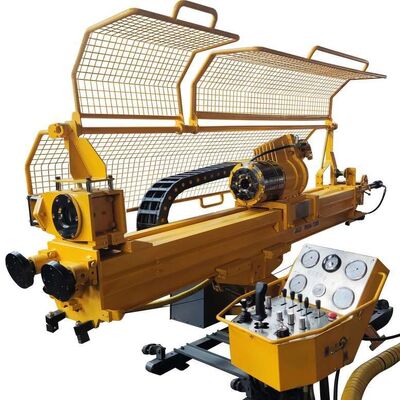

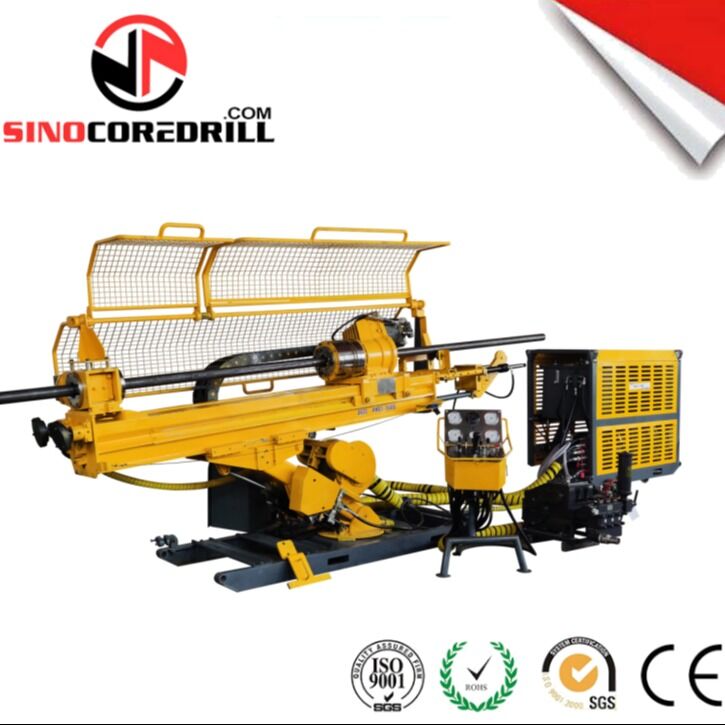

NQ 1000M UN1000 अंडरग्राउंड कोर ड्रिलिंग रिग, अधिकतम टॉर्क 1650Nm के साथ
SINOCOREDRILL द्वारा UN1000 टनल कोर ड्रिल रिग एक उन्नत, अत्यधिक विश्वसनीय हाइड्रोलिक ड्रिलिंग सिस्टम है जिसे आयातित सुरंग ड्रिलिंग उपकरण के बेहतर विकल्प के रूप में डिज़ाइन किया गया है। भूमिगत सुरंगों और सतह अन्वेषण दोनों के लिए इंजीनियर, UN1000 ड्रिलिंग अनुप्रयोगों की एक विस्तृत श्रृंखला को संभालने में सक्षम है, जिसमें कोर अन्वेषण, वेंटिलेशन ड्रिलिंग, डीवाटरिंग बोरहोल, ग्राउटिंग ऑपरेशन और बहु-कोण भूवैज्ञानिक जांच शामिल हैं।
अत्याधुनिक हाइड्रोलिक नियंत्रण तकनीक और एक ऑपरेटर-अनुकूल डिज़ाइन के साथ, UN1000 ड्रिलिंग दक्षता में काफी सुधार करता है, परिचालन जोखिमों को कम करता है, और उपकरण जीवनकाल को बढ़ाता है। यह ठेकेदारों के लिए शक्तिशाली, टिकाऊ और लागत प्रभावी सुरंग उपकरण की तलाश में आदर्श विकल्प है।
UN1000 एक सिंक्रनाइज़्ड पावर हेड चक और रॉड होल्डर को एकीकृत करता है, जो पूरी तरह से समन्वित संचालन सुनिश्चित करता है और मानवीय त्रुटि के कारण ड्रिल पाइप गिरने की दुर्घटनाओं को समाप्त करता है।
एकल ऑपरेटिंग हैंडल ऑपरेटर को आसानी से पूरा करने की अनुमति देता है:
थ्रेड मेक-अप
थ्रेड ब्रेक-आउट
तेजी से फीडिंग
तेजी से रिट्रैक्शन
सिस्टम मेक-अप और ब्रेक-आउट के दौरान ड्रिल रॉड थ्रेड्स की सुरक्षा के लिए एक स्वचालित फ्लोटिंग तंत्र से लैस है, जो रॉड खपत लागत को काफी कम करता है।
विभिन्न भूमिगत ड्रिलिंग आवश्यकताओं को पूरा करने के लिए, UN1000 में तीन समन्वित संचालन मोड हैं:
ड्रिलिंग मोड
रॉड फीडिंग मोड
रॉड रिट्रीविंग मोड
तीनों मोड पावर हेड चक और रॉड होल्डर के बीच स्वचालित सहयोग प्राप्त करते हैं, प्रभावी रूप से काम करने की दक्षता को दोगुना करते हैं और सीमित सुरंग वातावरण में सुरक्षा में सुधार करते हैं।
UN1000 का मुख्य हाइड्रोलिक सिलेंडर दोनों धकेलने और खींचने की दिशा में दबाव लागू करता है, जिससे यह उपयुक्त हो जाता है:
अत्यधिक फ्रैक्चर वाली जमीन
चट्टान के स्तर को निचोड़ना
ऊपर और नीचे की ओर कोण ड्रिलिंग
लंबा बोरहोल स्थिरता
पारंपरिक ड्रिलिंग रिग के विपरीत जो एकल-दिशा दबाव समायोजन पर निर्भर करते हैं, UN1000 जटिल भार प्रक्रियाओं को समाप्त करता है, ऑपरेटर के वर्कलोड को कम करता है और निर्माण दक्षता में सुधार करता है।
इसका छोटा पदचिह्न और कम-प्रोफाइल संरचना रिग को संकीर्ण सुरंगों में सुरक्षित रूप से संचालित करने की अनुमति देती है, जबकि उच्च ड्रिलिंग टॉर्क और स्थिरता बनाए रखती है।
ड्रिल पाइप दुर्घटनाओं को रोकता है और परिचालन सुरक्षा को बढ़ाता है।
ऑपरेटर प्रशिक्षण आवश्यकताओं को बहुत कम करता है और लगातार प्रदर्शन सुनिश्चित करता है।
एक डबल-आउट रॉड हाइड्रोलिक सिलेंडर प्रदान करता है:
समान खींचने/धक्का देने की शक्ति
घटा हुआ कंपन
लंबा मस्तूल जीवनकाल
कम रखरखाव लागत
नाइट्रोजन स्प्रिंग होल्डर में 1,000,000 चक्र तक का सेवा जीवन है, जो सेवा लागत को कम करता है और विश्वसनीय दीर्घकालिक प्रदर्शन सुनिश्चित करता है।
विस्तारित असर डिजाइन
पूरी तरह से संलग्न गियरबॉक्स
बहु-कोण ड्रिलिंग को संभालता है
त्वरित-परिवर्तन स्लिप के साथ बी, एन, एच श्रृंखला ड्रिल रॉड स्वीकार करता है
यांत्रिक सुरक्षा जाल, कई इलेक्ट्रॉनिक सुरक्षा और एर्गोनोमिक नियंत्रण लेआउट से लैस, भूमिगत निर्माण के दौरान ऑपरेटर की सुरक्षा सुनिश्चित करता है।
विशिष्टता पैरामीटर :
| बी ड्रिलिंग क्षमता | 1300 मीटर नीचे की ओर / 1300 मीटर क्षैतिज / 800 मीटर ऊपर की ओर |
| एन ड्रिलिंग क्षमता | 1000 मीटर नीचे की ओर / 1000 मीटर क्षैतिज / 500 मीटर ऊपर की ओर |
| एच ड्रिलिंग क्षमता | 500 मीटर नीचे की ओर / 500 मीटर क्षैतिज / 300 मीटर ऊपर की ओर |
| ड्रिलिंग कोण | 0-180° अंतरिक्ष में सर्व-दिशात्मक |
| इलेक्ट्रिक मोटर पावर/ RPM | 75kW (1450r/min) |
| मुख्य पंप अधिकतम प्रवाह | 145L/min |
| मुख्य पंप अधिकतम दबाव | 30MPa |
| सेवा पंप अधिकतम प्रवाह | 65L/min |
| सेवा पंप अधिकतम दबाव | 24MPa |
| फीड लंबाई | 1.8m |
| फीड स्पीड | 0.8m/s |
| फीड फोर्स | 108kN |
| पुल फोर्स | 108kN |
| ड्राइविंग मोड | इलेक्ट्रिक मोटर |
| स्पिंडल होल व्यास | 93mm |
| स्पिंडल स्पीड | 0-1400r/min |
| अधिकतम टॉर्क | 1650Nm |
| विंच लिफ्टिंग फोर्स | 12kN (बिना लोड के) / 4kN (पूर्ण-लोड) |
| रस्सी क्षमता | 1300m |
| रस्सी की गति | 250m/min (पूर्ण-लोड) / 90m/min (बिना लोड के) |
| रस्सी का व्यास | 5mm |
| विंच वर्किंग प्रेशर डिफरेंस | 20MPa |
| रॉड होल्डर प्रकार | नाइट्रोजन सिलेंडर |
| रॉड होल्डर अधिकतम छेद व्यास | 170 (बिना टोपी के) |
| अक्षीय होल्डिंग फोर्स | 118kN |
| मड पंप अधिकतम दबाव | 10MPa |
| मड पंप अधिकतम प्रवाह | 160L/min |
| ड्रिल रिग आयाम (L×W×H) | 3800×980×1890mm |
| पावर यूनिट आयाम (L×W×H) | 2080×1100×1660mm |
| नियंत्रण इकाई आयाम (L×W×H) | 420×700×1100mm |
| ड्रिल रिग मुख्य बॉडी वजन | 1900kg |
| पावर यूनिट वजन | 1100kg |
| नियंत्रण इकाई वजन | 80kg |
समान या बेहतर प्रदर्शन के साथ आयातित सुरंग ड्रिल रिग को बदलता है
उच्च विश्वसनीयता और कम रखरखाव लागत
विशेष रूप से संकीर्ण सुरंगों और कठोर भूवैज्ञानिक स्थितियों के लिए डिज़ाइन किया गया
यांत्रिक और हाइड्रोलिक सुरक्षा प्रणालियों के माध्यम से बढ़ी हुई सुरक्षा
बिक्री के बाद पूर्ण समर्थन, मूल स्पेयर पार्ट्स और वैश्विक सेवा
