| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SINOCOREDRILL |
| प्रमाणन: | CE |
| मॉडल संख्या: | UX1000 |
| न्यूनतम आदेश मात्रा: | N/एम |
|---|---|
| मूल्य: | FOB |
| पैकेजिंग विवरण: | दिखते पैकेज |
| प्रसव के समय: | 15 ~ 30 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | विस्तृत आदेश पर आधारित |
| पावर रेटिंग: | 75KW / 1450RPM | मुख्य पंप अधिकतम प्रवाह: | 160 एल / एम |
|---|---|---|---|
| मुख्य पंप अधिकतम दबाव: | 300 बार | बीक्यू ड्रिलिंग: | 1000 मी |
| रिग कुल वजन: | 2100 किलो | फ्लश पम्प: | एफएमसी / एडब्ल्यू 1122 बीसीडी |
| रंग: | पीला | ||
| प्रमुखता देना: | भूमिगत ड्रिल रिसाव,हाइड्रोलिक ड्रिलिंग रिग |
||

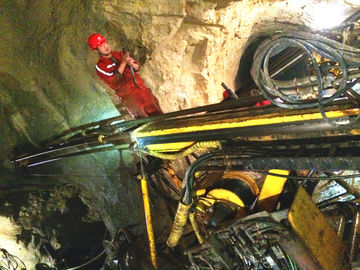

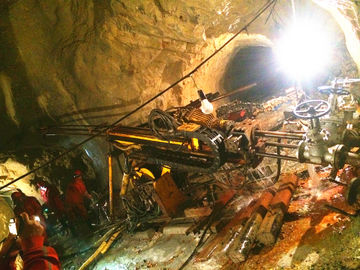

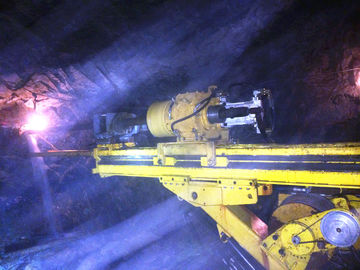

ड्रिलिंग गहराई के साथ पेशेवर डिजाइन भूमिगत कोर ड्रिल रिग एटलस कॉपो की 1000m प्रतिलिपि
यूएक्स 1000 ड्रिलिंग माध्यम के लिए गहरी छेद में ड्रिंग ड्रग रिग का एक भूमिगत प्रकार है, दोनों सतह और भूमिगत अनुप्रयोगों के लिए ड्रिलिंग में सक्षम है।
एक मजबूत सिलेंडर-संचालित फीड फ्रेम और 75KW (वैकल्पिक 90KW) पावर पैक के साथ सुसज्जित, यह ड्रिल उच्च पुलबैक बल, फास्ट ड्रिलिंग पैंट और त्वरित रॉड-हैंडलिंग रेट प्रदान करता है। ड्रिल मशीन पर हाइड्रॉलिक्स को बिजली के लिए एक इलेक्ट्रिक मोटर (डीजल के लिए वैकल्पिक) का उपयोग करता है।
पावर यूनिट
मानक पावर यूनिट बिजली है, जो विशिष्ट भूमिगत अनुप्रयोगों के लिए उपयुक्त है। डीजल संस्करण पावर पैक विशिष्ट आवेदन की आवश्यकता के अनुसार भी उपलब्ध है।
पावर रेटिंग .................................. 75 केडब्ल्यू / 1450 आरपीएम
मुख्य पंप अधिकतम प्रवाह .......................... 160 एल / मी
मुख्य पंप अधिकतम दबाव .................. 300 बार
सेवा पंप अधिकतम प्रवाह ..................... 40.5 एल / मी
सेवा पंप अधिकतम दबाव .............. 300 बार
वजन ........................................... 980 किलो
LxWxH ............................................... 1845x790x1380 मिमी
फ़ीड फ़्रेम
फ़ीड की लंबाई ........................ 1800 मिमी, हाइड्रोलिक सिलेंडर
फ़ीड की लंबाई .......................... 1800 (मिमी)
फ़ीड फ़्रेम लंबाई ............... 2900 (मिमी)
एक्सटेंशन मास्ट लंबाई ... ...... 2000 (मिमी)
फ़ीड बल ........................... 89 (केएन)
बल खींचो ............................. 89 (केएन)
फ़ीड की गति .......................... 0.9 (मी / एस)
रॉड धारक
रॉड धारक हाइड्रोलिक रूप से खोला गया है और गैस का दबाव बंद है। हाइड्रोलिक दबाव के नुकसान के मामले में रॉड होल्डर तुरंत बंद हो जाता है। गैस के दबाव को आसानी से मॉनिटर किया जा सकता है।
अधिकतम रॉड आकार ........................ 89 मिमी
बोर (जबड़े के बिना) .......... 102 मिमी
बोर (बिना आवरण) ... ... 170 मिमी
अक्षीय धारण बल ............... 45kN
अक्षीय धारण बल (टीसी) ...... 90 किमी
रोटेशन यूनिट
मोटर .................... 107 सीसी, परिवर्तनीय नियंत्रण
अधिकतम रोटेशन (आरपीएम) ........... 1400
अधिकतम टोक़ (एनएम) ........... 1275
स्पिन्ंडल इनर व्यास (मिमी) ........... 101
चक (अक्षीय धारण बल (ज्ञात) ........... 150
वायरलाइन लहरा ( डब्ल्यूएल लेवलिंग डिवाइस के साथ )
क्षमता ...................................... 1000 मीटर, 4.75 मिमी
खींचो न्यूनतम ....................................... 3600 एन (पूर्ण ड्रम)
अधिकतम खींचें ...................................... 9700 एन (खाली ड्रम)
लाइन की गति मिनट ............................ 1.8 मी / एस (खाली ड्रम)
रेखा की गति अधिकतम ........................... 4.8 मी / एस (पूर्ण ड्रम)
फ्लश पम्प (वैकल्पिक)
प्रकार ............................................ एफएमसी / एडब्ल्यू 1122 बीसीडी
अधिकतम प्रवाह ............................. 140 एल / मी
अधिकतम दबाव ...................... 70 बार
गहराई क्षमता ड्रिल करें
बीक्यू ................................................. 960 मी
एनक्यू ................................................. 760 मीटर
मुख्यालय ................................................. 520 मीटर
रिग कुल वजन ........................... 2100 किलो
मापन और वजन
कार्य (मिमी) परिवहन (मिमी)
एक 3600 3800
बी 2100 2100
सी 2700 2700
डी 1000 1000
फायदा
